自动排料

分层下料单和 BOM 工具大致怎么用？

发布于 2026-06-210 次浏览

答案

先配置对象或图层，再导出 BOM。下料单不是点一下就有，前提是模型和配置表里的图层、材质、规格信息能对应上。

先整理零件图层或对象属性。
在配置表里维护材质、图层范围和规格。
设置 X/Y/Z 偏置、单位和数量。
通过 BOM 工具读取对象属性。
导出后核对长宽高和数量。

BOM 对象属性入口 — BOM 工具可以从对象属性和配置表读取数据。

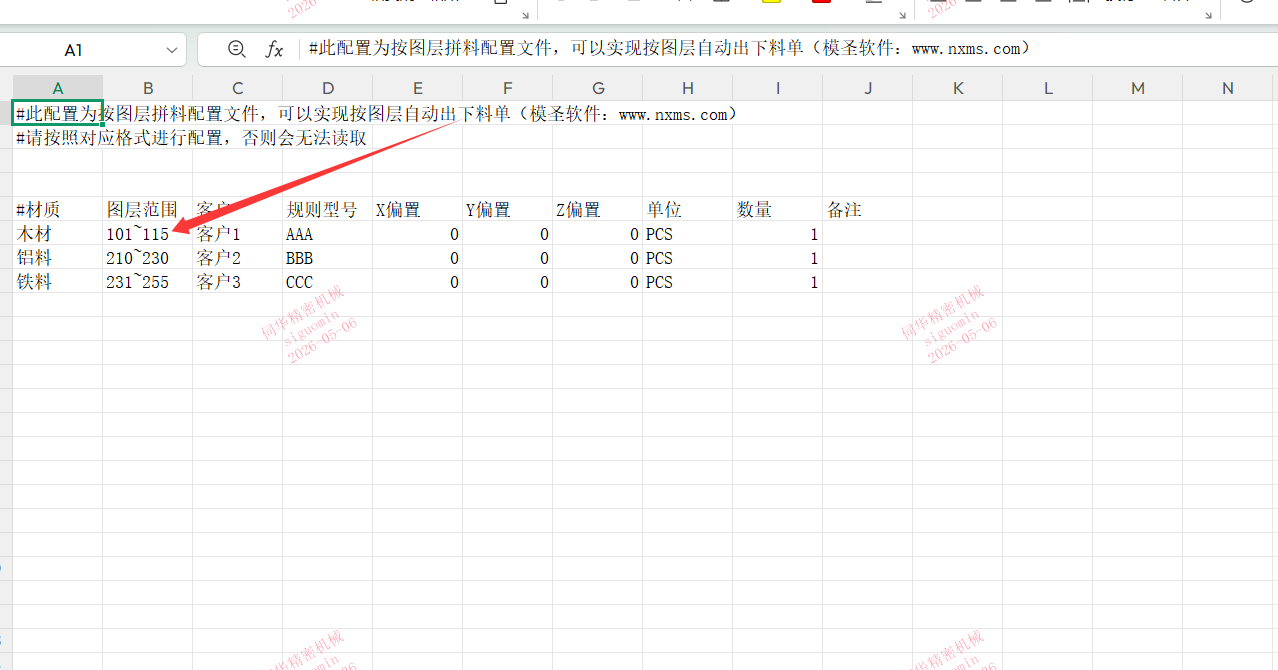

分层下料配置表示例 — 按图层下料前，需要维护图层范围和材质规格。
