NX 编程2026-09-21

斜坡角功能更适合平面轮廓铣等场景；用于型腔铣黄线进刀时，可能因边界、封闭区域、切深和刀路规则不同而表现不稳定，需要结合策略验证。

已有 UG 刀库时，可以直接导入，中文刀具名也可以使用，但要注意程序单和模板匹配兼容。

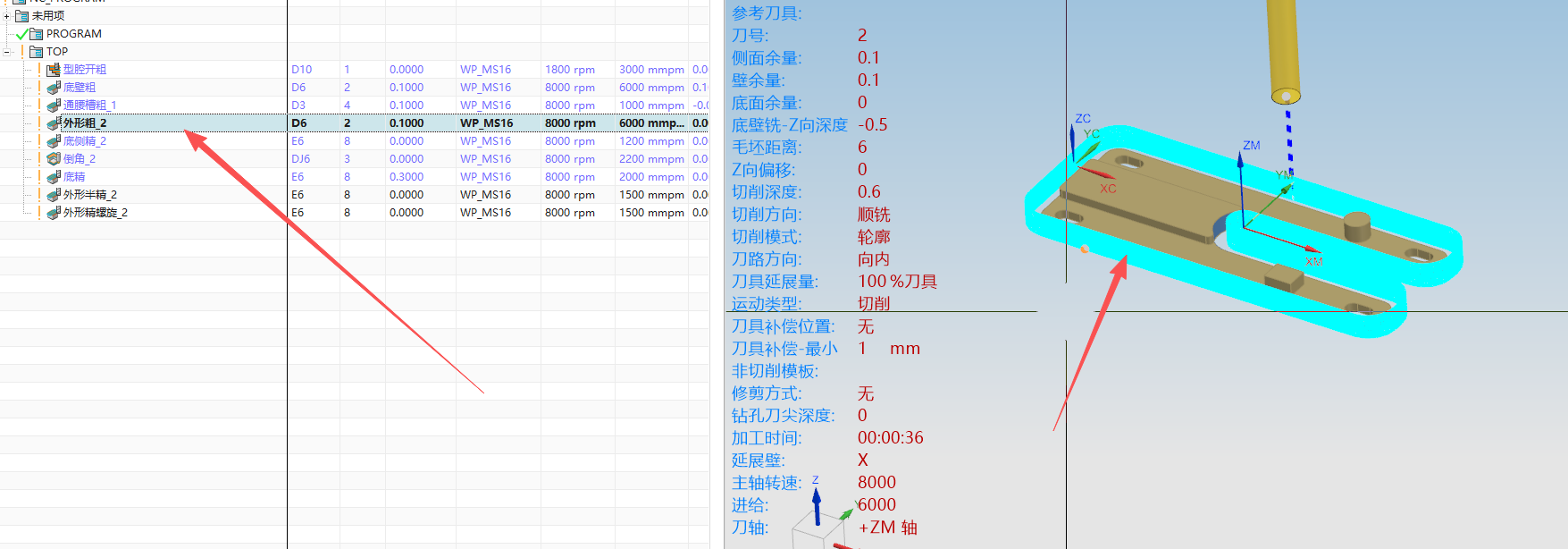

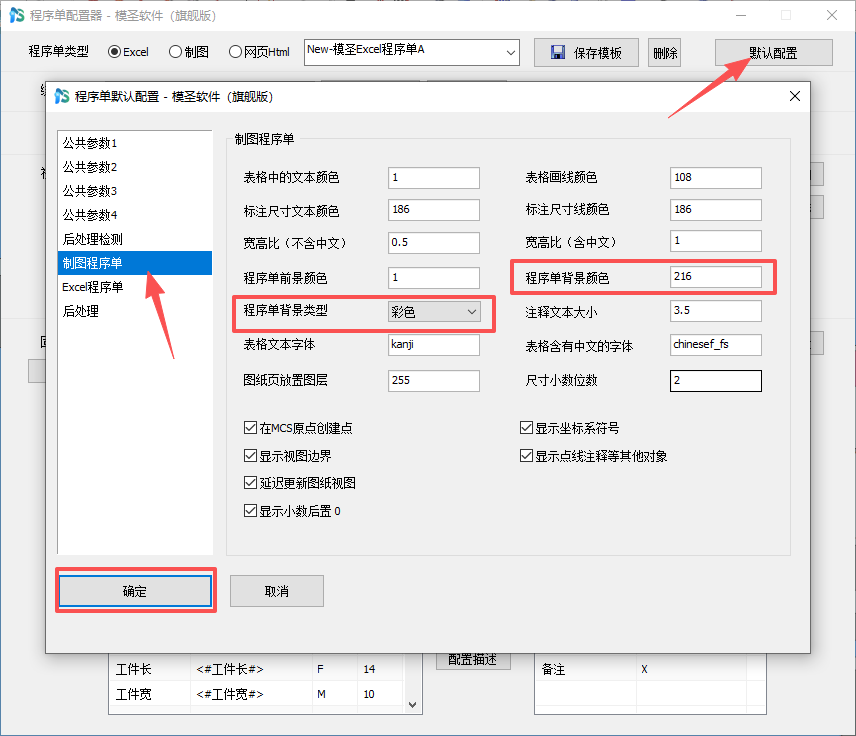

当前记录中未看到模圣有专门的批量打印图纸入口。若只是批量输出程序单，应使用程序单或后处理流程；若是 NX 制图图纸批量打印，需要另行确认现有工具或脚本。

孔编程配置表中出现铣牙相关列，不代表当前攻牙工序一定要修改它。若当前工艺是普通攻牙，铣牙参数通常不影响该攻牙流程，但仍要确认调用操作类型和模板是否正确。

导出 DXF、DWG 或 PDF 时，合并文件选项为灰色，通常说明当前导出对象、图纸数量或版本功能条件不满足。应先确认是否有多张图纸、是否在正确入口，以及当前版本是否支持合并。

NX 编程2026-09-21

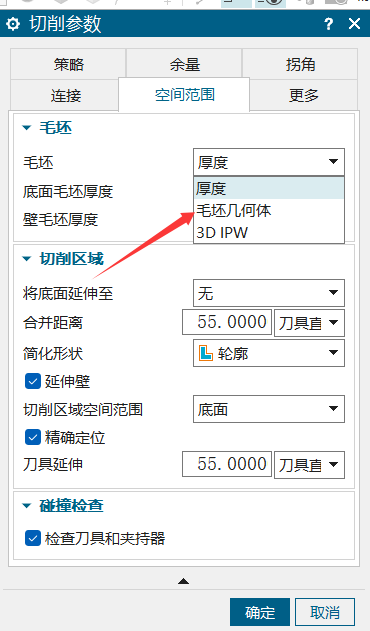

连接筋工具通常更适合外框或特定边界场景。内框如果只是需要保留底面余量或局部连接，不一定要用连接筋，可考虑直接在内框底面留量。

有些定制 DLL 或外部工具可以通过工具入口或自定义入口调用，适合不想安装很多外挂但又想保留少量定制功能的场景。接入前要确认来源和兼容性。

UG12 制图打印方向改成纵向后重启又恢复横向时，可尝试修改制图模板、打印机默认参数或改用高版本/外部打印流程。单纯在一次打印窗口里改，可能不会永久保存。

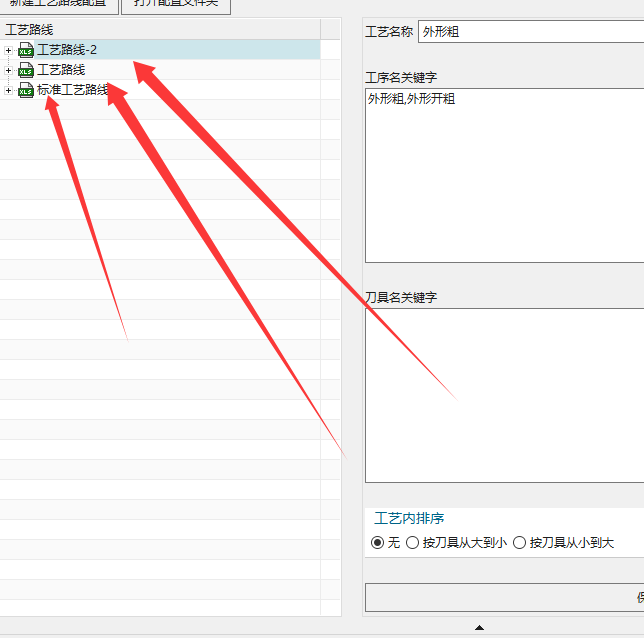

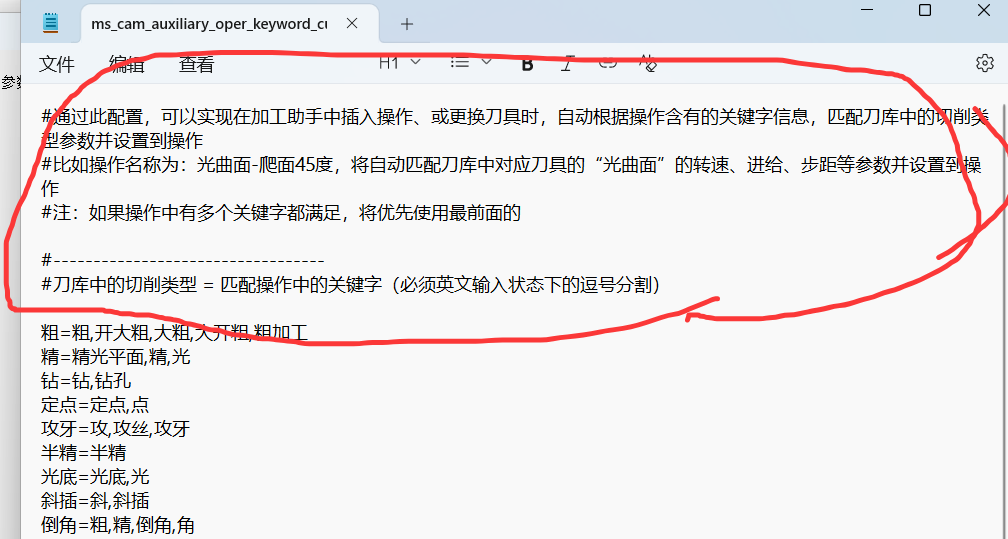

孔自动配置中的模板名称通常需要在孔配置文件或对应模板文件名里统一修改，不能只改界面显示。修改后要确认文件名、配置引用和刀库规则一致。

NX 编程2026-09-21

五轴或多面装夹时，看起来可行的装夹方向也可能因为刀不够长、夹具太近或避让空间不足而不可用。判断方向时要同时看加工面、刀长、夹具和安全距离。

刀具或刀柄在刀路显示中不透明，优先检查 NX 首选项和显示相关设置。若透明显示被关闭或显示方式异常，刀具可能变成实体遮挡状态。

模型比较时第二个实体选不上，可先检查选择过滤器、对象是否隐藏、是否处于不同位置比较方式。若仍无法选择，再检查实体类型和当前选择范围。

模圣刀库和 NX 原生刀具库不是完全同一套入口。想在 NX 中调用刀具时，要先确认当前流程是通过模圣刀库选择，还是要把刀具数据导入到 NX 原生刀具库。

电极自动火花图出现二维码、公差或排版不理想时，先检查自动出图相关设置。二维码通常来自自动出图选项，公差和排版需要在对应图纸模板或出图配置里处理。

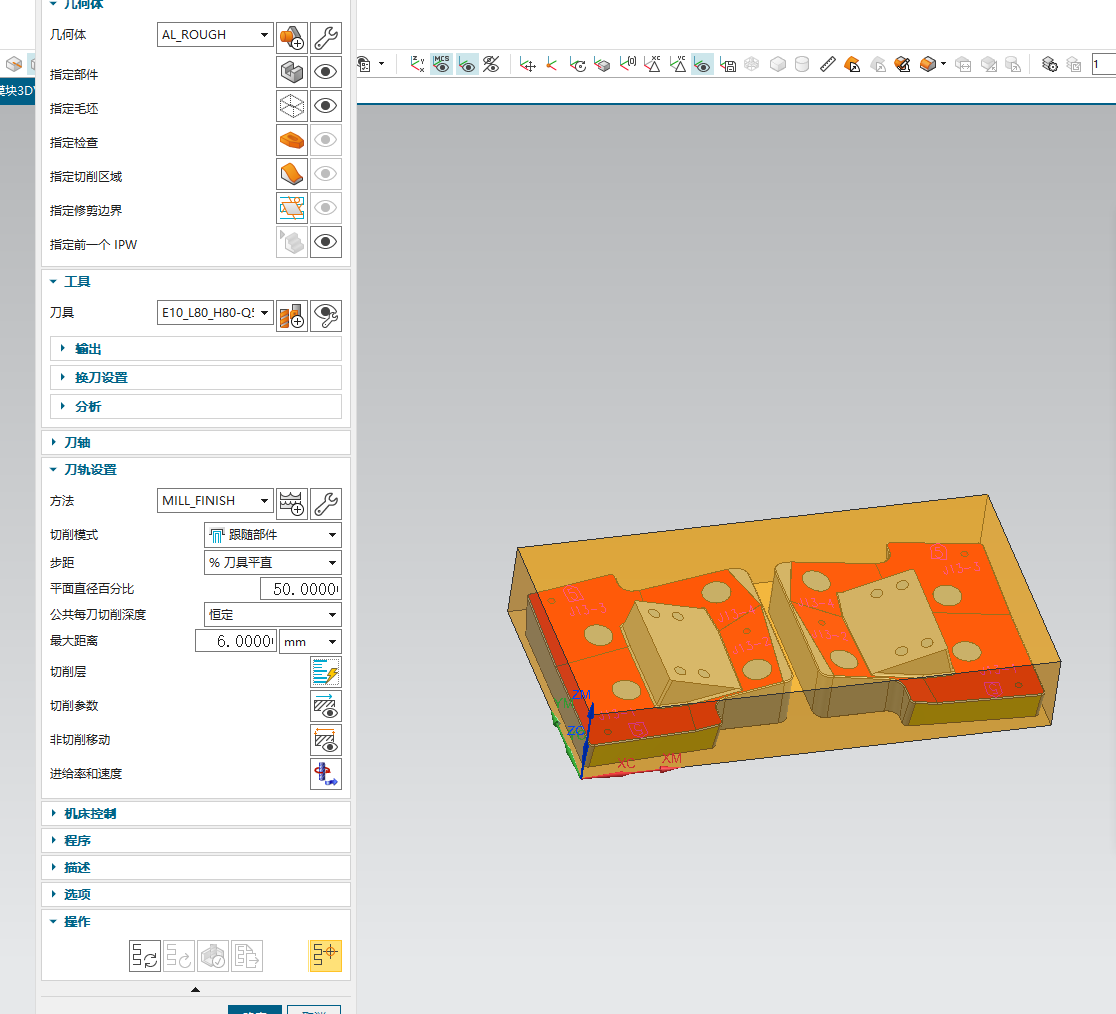

NX2506 开粗生成刀路卡在计算阶段时，可能与模型复杂度、内存、CPU、策略参数、版本稳定性或软件环境有关。应先判断是真卡死还是计算时间过长。
