指定底面

2D 部件边界没有高亮时，先取消预览选项

发布于 2026-06-210 次浏览

答案

边界不高亮，先检查是否被显示选项过滤。

打开 2D 部件边界编辑界面。
选中要编辑的边界或孔区域。
检查列表上方或右侧是否有影响显示的勾选项。
取消该选项后再选择边界。
确认模型区域是否能明显高亮，再执行删除或修改。

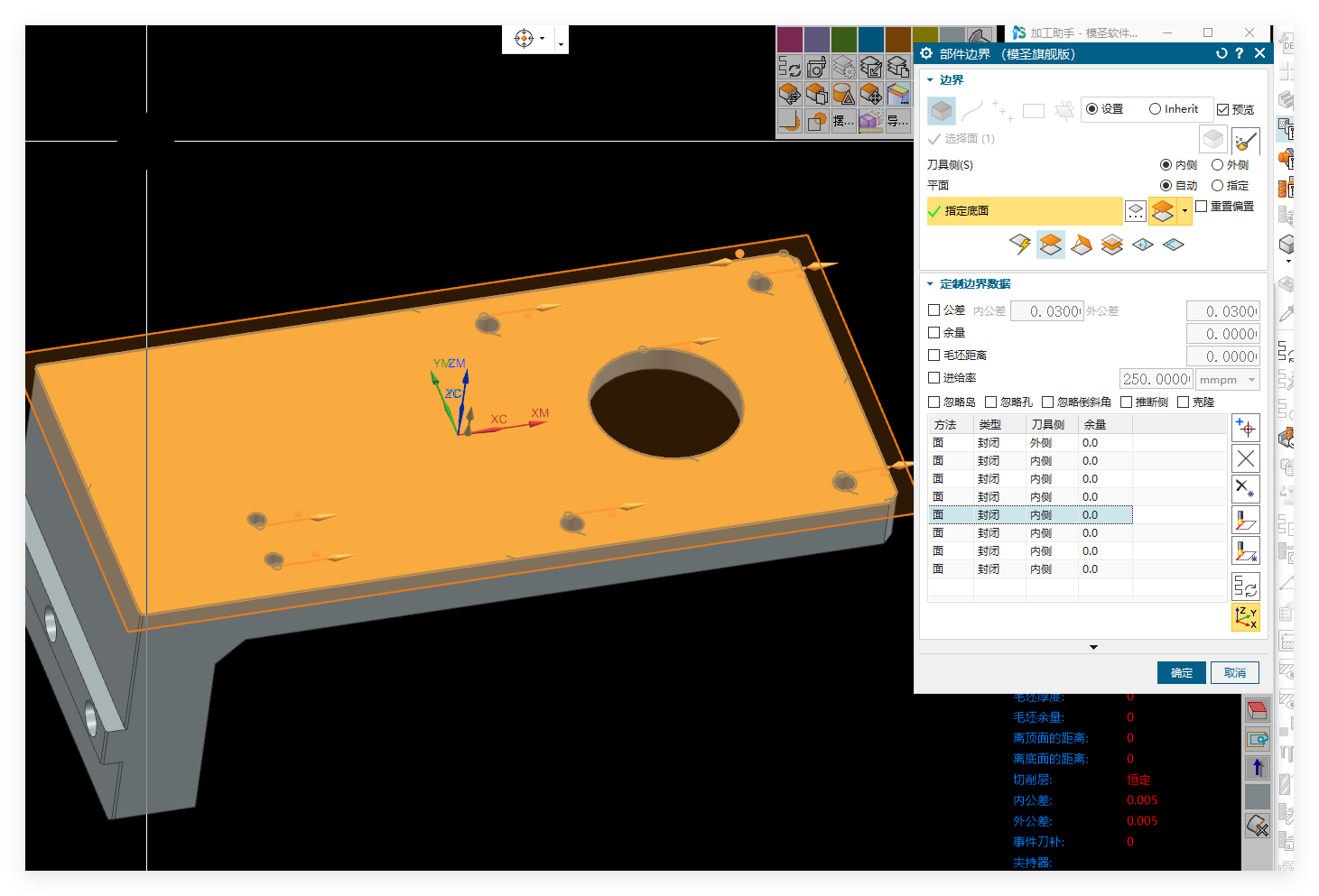

2D 部件边界没有高亮 — 边界不高亮时，很难判断当前选中对象。

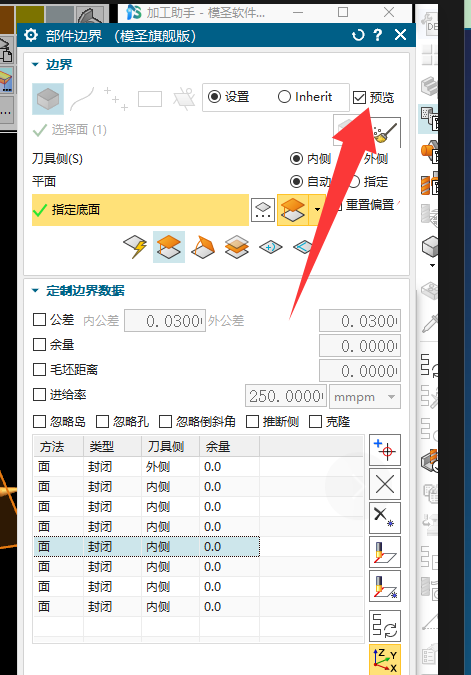

取消边界显示选项 — 可先取消影响显示的预览。

边界恢复高亮 — 取消后边界高亮更清楚，方便删除或修改。
