非标刀具与自定义刀具的模板调用方法

正文

非标、燕尾、内 R 等异形刀具无法按普通刀具类型正确建立时，可使用刀具实体或模板复用。

1. 在 NX 中按实际尺寸建立刀具实体。
2. 把实体保存到专用加工模板或刀具模板中。
3. 后续插入模板或使用模圣的实体识别功能调用。
4. 核对刀具参考点、长度、直径和碰撞边界。

刀库能够建立的标准类型仍优先使用刀库；实体模板主要用于当前版本未直接支持的异形刀具。

补充：没有现成非标刀具模型时的处理思路

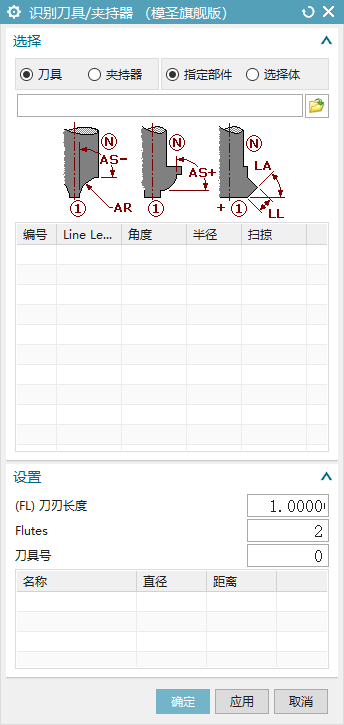

遇到没有现成模型的非标刀具，可以按实际尺寸在 NX 中先画出刀具外形，再使用刀具识别或自定义刀具相关功能生成刀具数据，最后保存成刀具模板，后续直接调用。

补充：自定义刀具或成型刀不识别底面时，可先用普通刀生成策略，再替换实体刀具验证

自定义成型刀、异形刀或特殊钻头在某些 2D 策略里可能无法像普通刀一样选择底面或识别几何。可以先用普通刀具把刀路算通，再换回实际刀具验证轨迹；同时要确认刀具类型、参数和策略支持范围。

1. 先判断该策略是否支持当前刀具类型。
2. 普通刀可以生成刀路时，说明几何和策略大方向可行。
3. 再换回自定义刀具或成型刀检查。
4. 刀具参数要来自真实尺寸，不要凭感觉填写。
5. 复杂刀具上机前必须做实体仿真和过切检查。
