程序单避空长度为什么不显示数字？

答案

最短刀长不显示，既可能是刀具数据问题，也可能是程序单字段没有配置好。

1. 先确认想显示的是最短刀长、避空长度、刃长还是用户刀长。
2. 打开实际使用的后处理程序单模板或字段配置。
3. 在变量列表里找到最短刀长或对应刀长变量，并绑定到程序单列。
4. 确认当前刀具已经配置模圣刀柄、延长杆或夹持器数据。
5. 如果只使用 NX 原生装夹数据，程序单不一定能读取到最短刀长。
6. 修改模板后重新计算或重新出单验证。

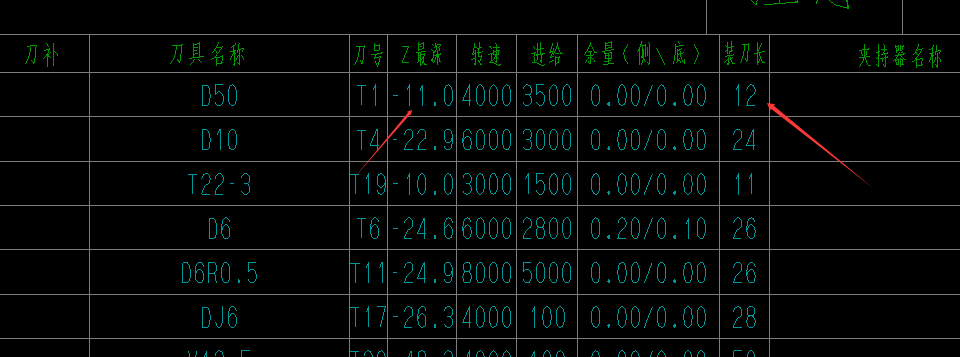

补充：制图程序单装刀长想加余量，要改对应程序单参数并先备份

制图程序单里装刀长默认只加 1mm，想改成加 2mm 这类逻辑，需要修改对应程序单配置或模板参数。修改前务必复制一份备份，改完重启 NX/UG 再测试。

1. 找到当前制图程序单对应的配置或模板文件。
2. 先复制一份备份。
3. 查找装刀长、刀具长、避空或加长量相关参数。
4. 把需要的加量改成目标值。
5. 保存后重启 NX/UG 并输出程序单验证。

补充：程序单壁空或最短刀长要生效，刀柄、夹持器和计算选项都要设置

程序单里的壁空、最短刀长或避空长度想要可靠输出，不能只填刀具直径。刀柄、夹持器要建好，并在后处理与程序单配置中勾选计算最短刀长等相关选项；否则计算结果可能为空或不准确。

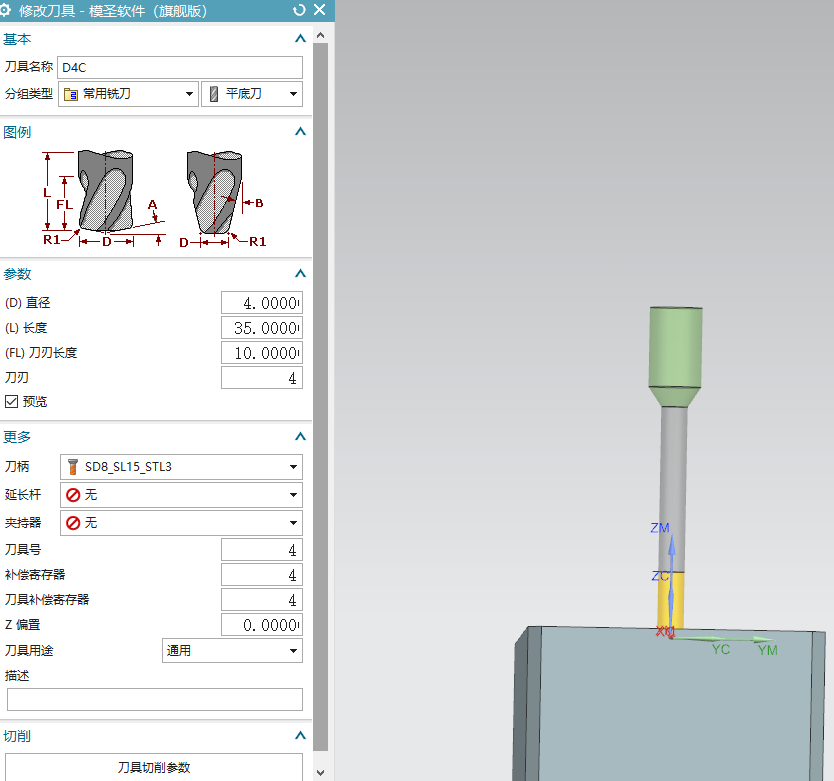

1. 在刀库里建好刀具、刀柄和夹持器。
2. 确认刀柄不包含刃长，按实际夹持部分建模。

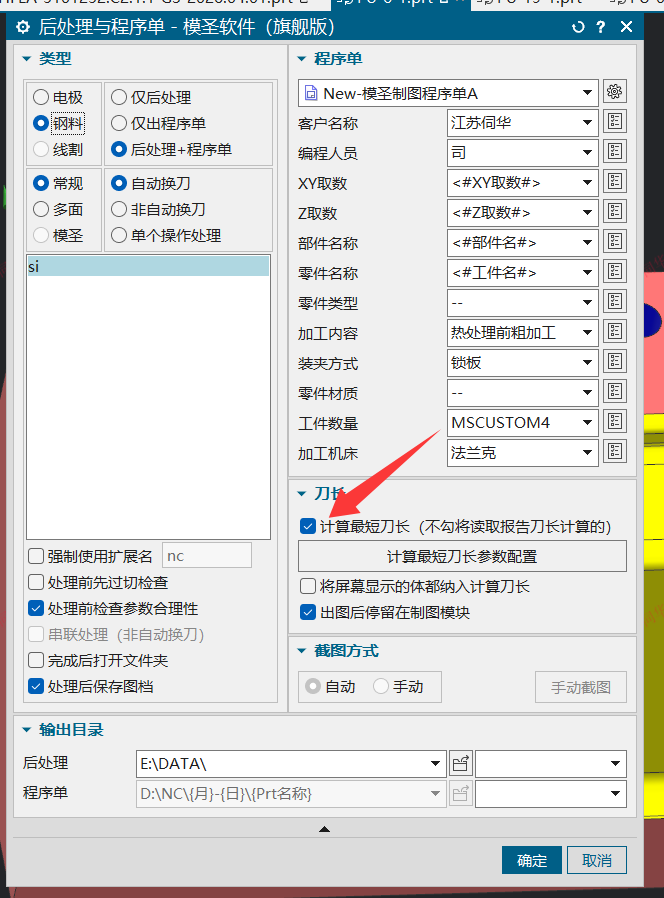

3. 进入后处理与程序单配置。
4. 勾选计算最短刀长或相关刀长计算选项。
5. 输出程序单后检查壁空、装刀长和最短刀长字段。
