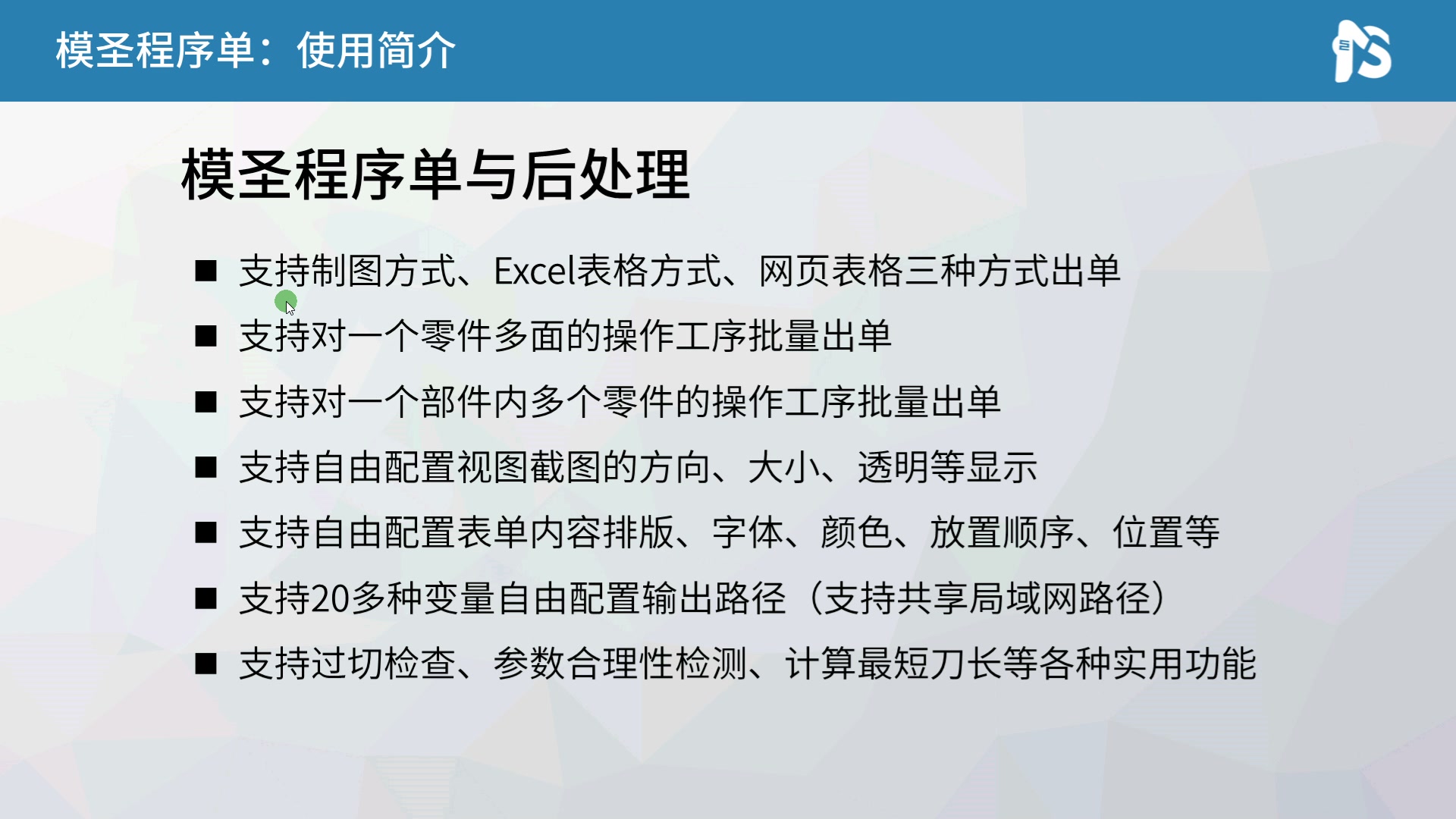

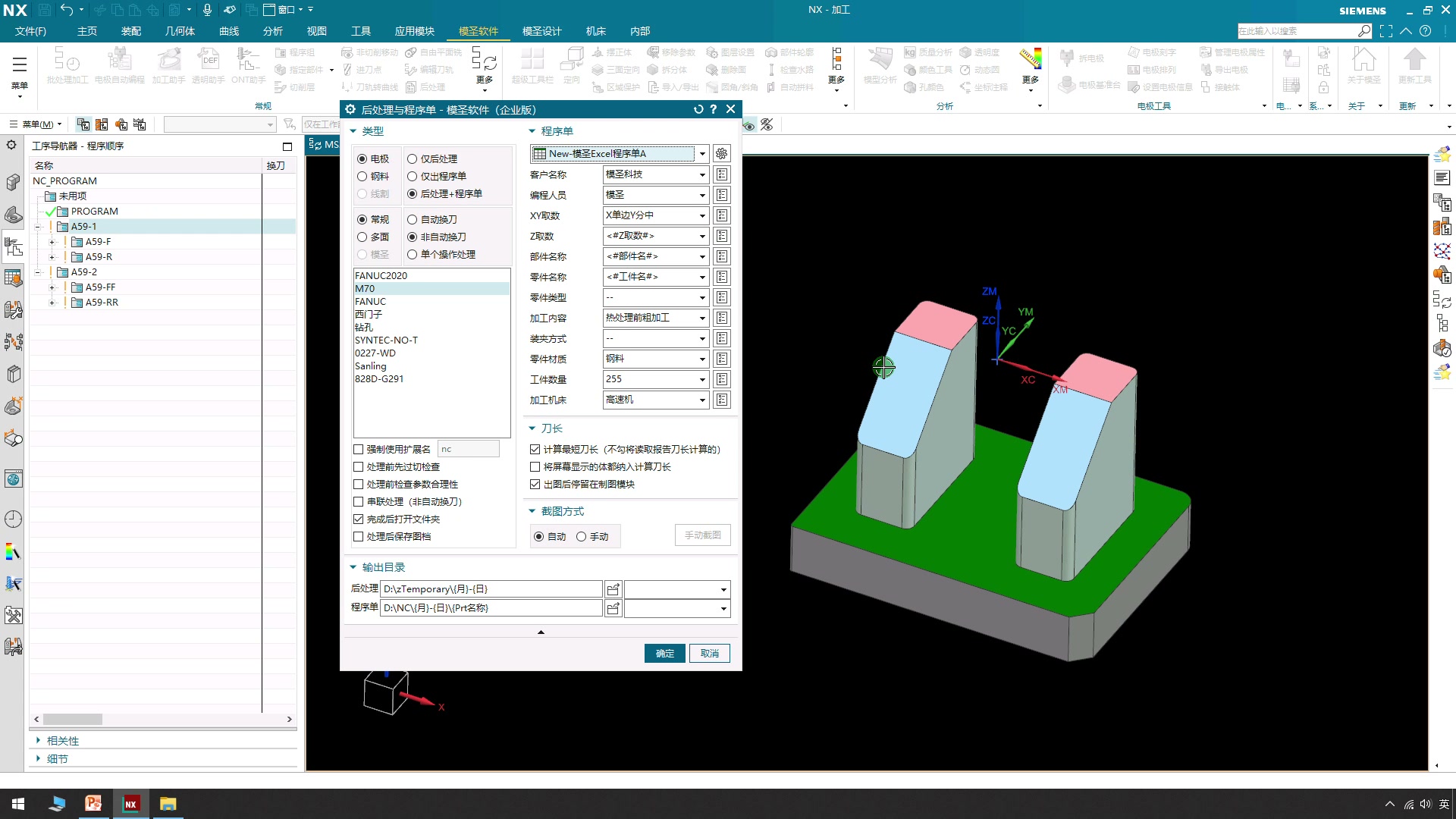

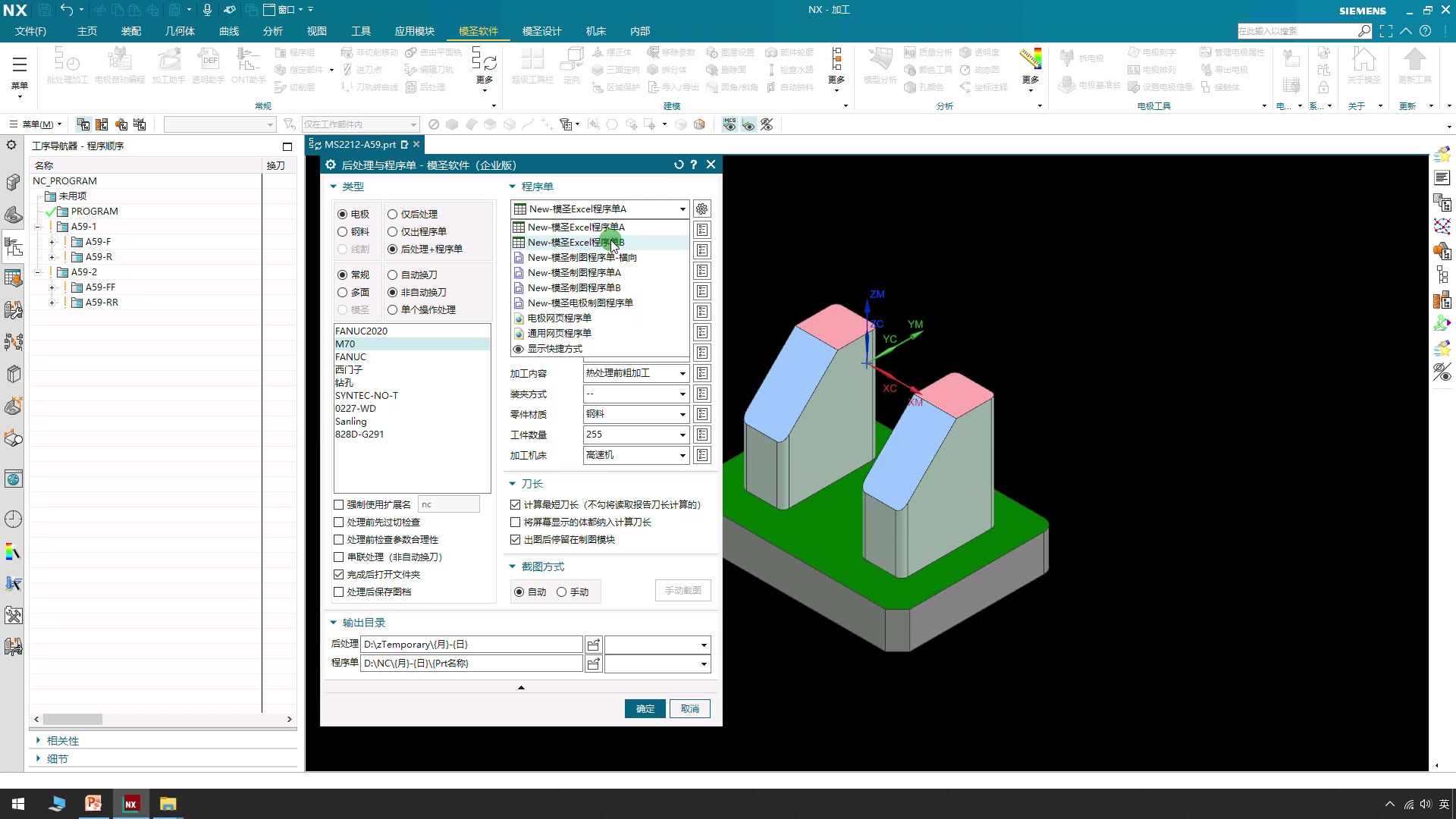

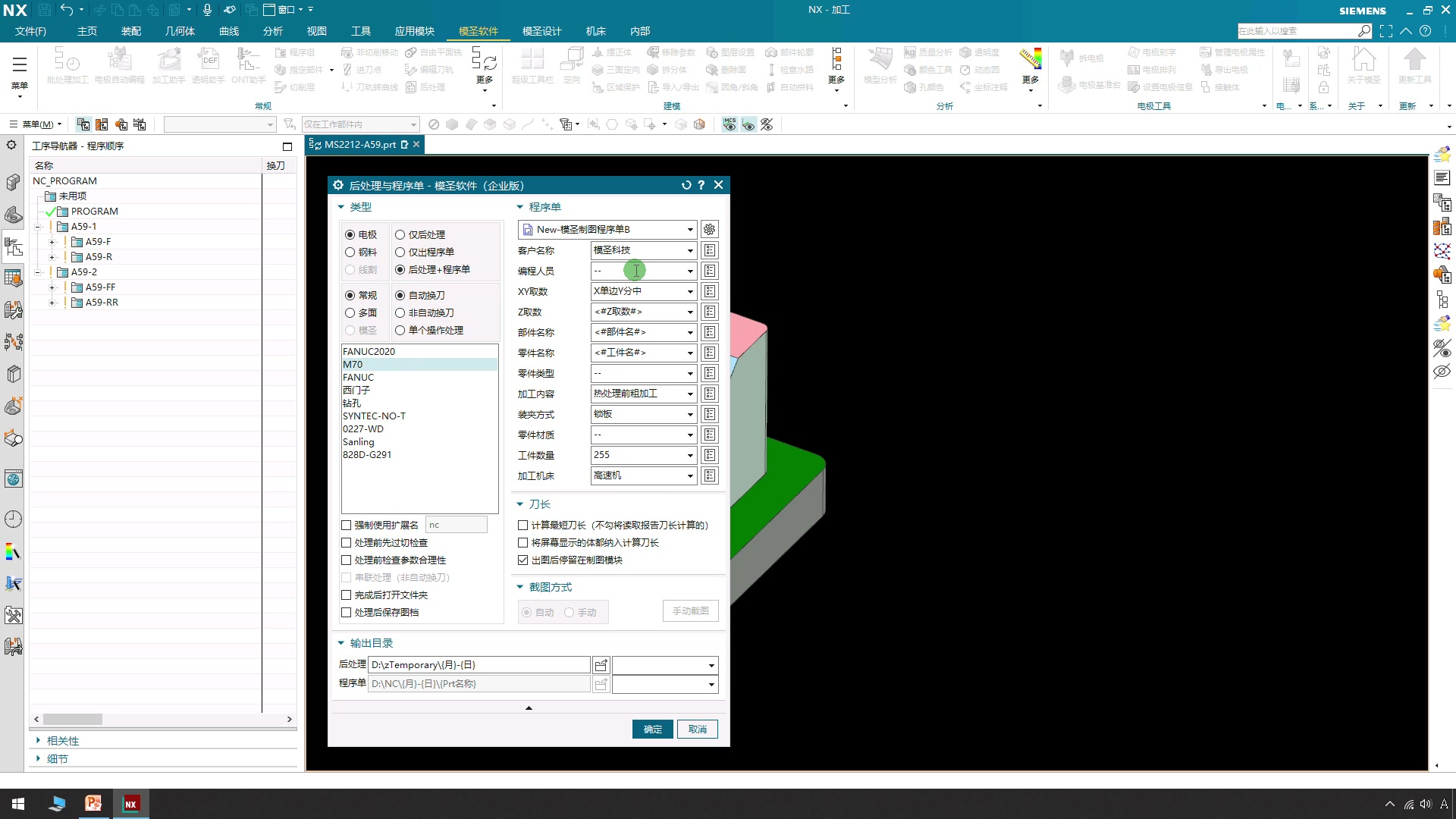

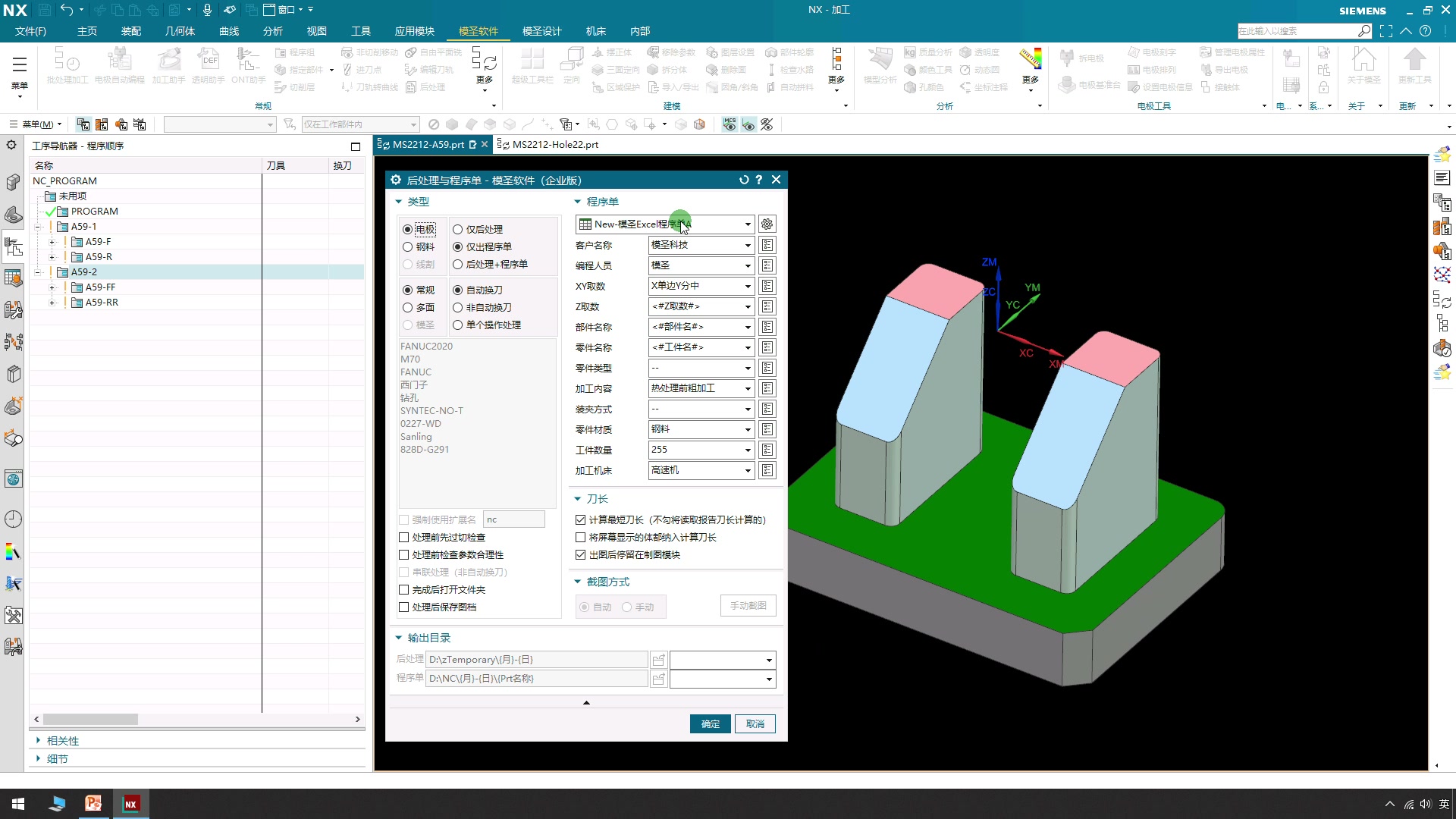

当前记录中未看到模圣有专门的批量打印图纸入口。若只是批量输出程序单，应使用程序单或后处理流程；若是 NX 制图图纸批量打印，需要另行确认现有工具或脚本。

导出 DXF、DWG 或 PDF 时，合并文件选项为灰色，通常说明当前导出对象、图纸数量或版本功能条件不满足。应先确认是否有多张图纸、是否在正确入口，以及当前版本是否支持合并。

电极自动火花图出现二维码、公差或排版不理想时，先检查自动出图相关设置。二维码通常来自自动出图选项，公差和排版需要在对应图纸模板或出图配置里处理。

想在后处理或图纸中加入技术要求，实际应区分 NC 后处理和图纸出图。火花图、滑块图等图纸内容应从出图模板、技术要求区域和自动出图配置处理。

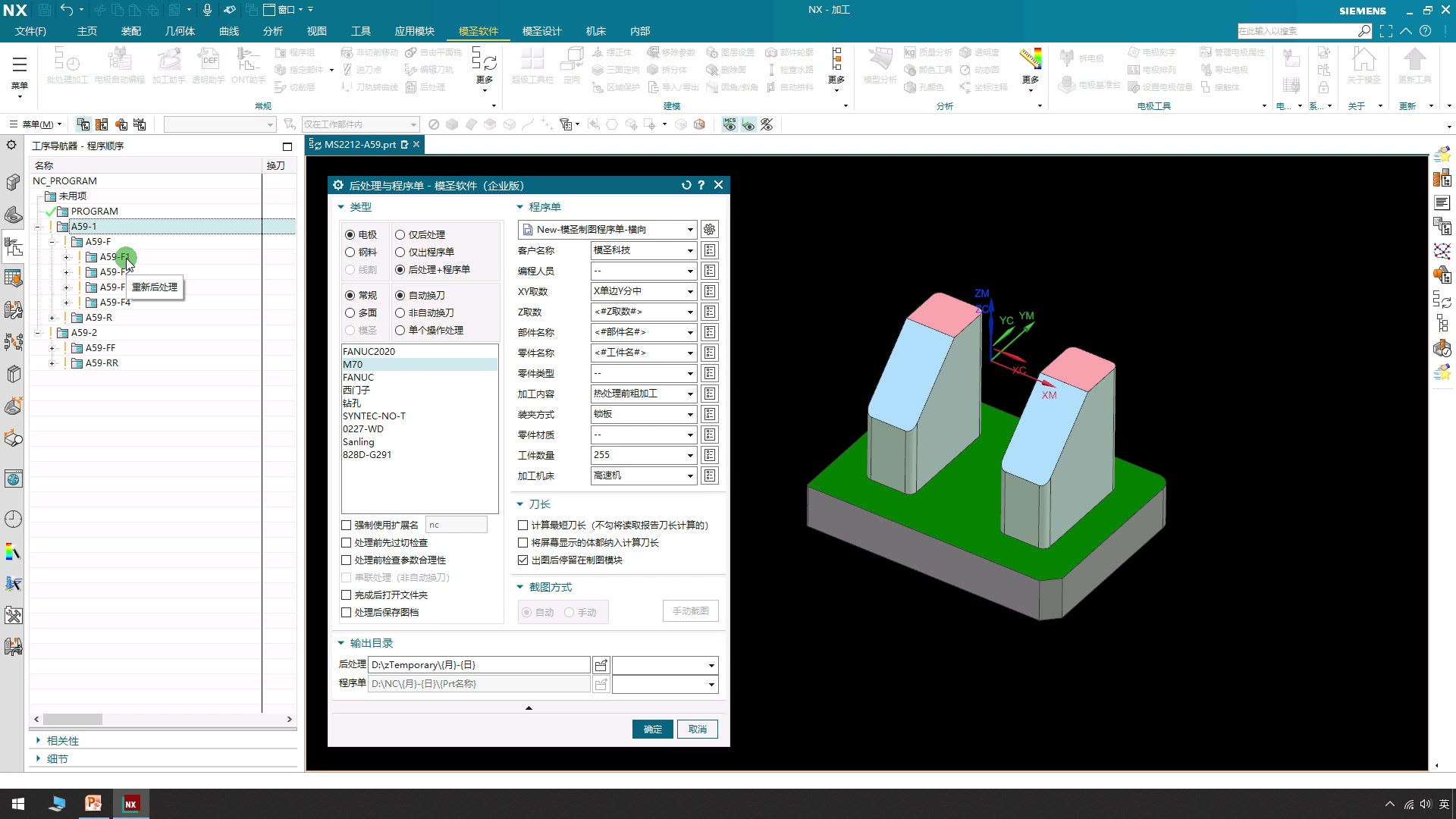

某些 UG 版本后处理后程序变红，而旧版本或其他环境不复现时，可以先尝试升级到最新版完整包。当天链路中升级后问题已解决。

自动出图里的零件名称想自动带出文件名，应检查图纸属性或零件属性设置。若模板要求每个零件编号，也需要按模板规则逐项填写。

程序单 Z 深显示为正或负，与坐标零点和深度表达习惯有关。想显示为负值时，先确认当前以顶为 0 还是底为 0，再调整对应设置。

过切或坐标偏移检测本应弹窗但没有弹出时，先区分是检测没有发现问题，还是检测发现问题但弹窗没有显示。若刚更新后正常、使用一段时间后异常，应记录版本和配置状态后进一步排查。

自动出图中的长宽高标注和电极默认摆放位置可以通过相关配置调整。当天能确认设置入口与程序单/自动出图配置有关，但具体字段位置仍需结合模板进一步核对。

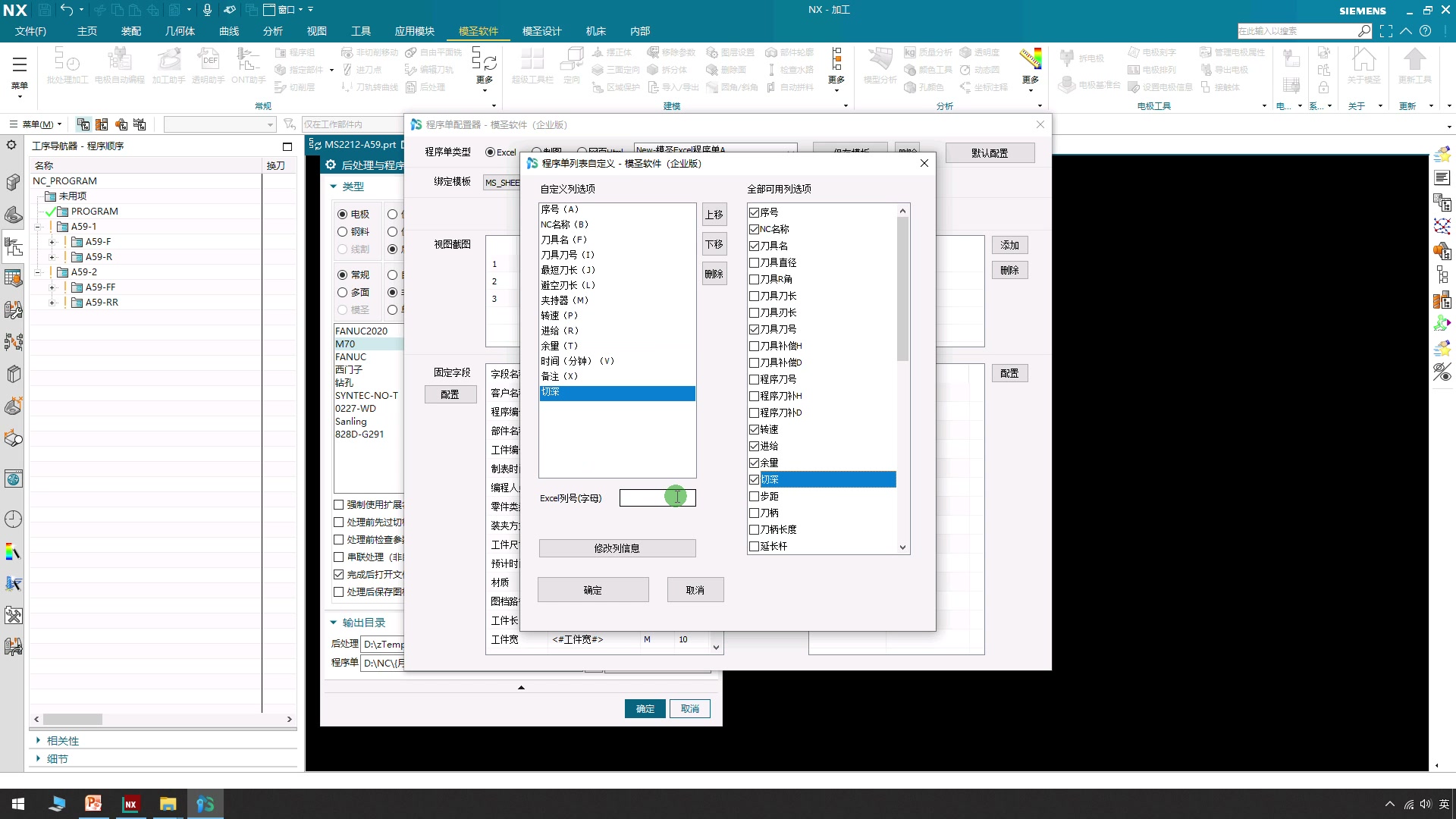

程序单里避空长度、最短刀长、装刀长显示异常时，先看刀具是否设置刀柄或夹持器，再检查列信息中使用的变量。加刀柄通常对应最短刀长，有夹持器时通常对应装刀长。

自动出图勾选尺寸后仍没有完整尺寸时，要先区分“最大外形尺寸”和“完整制图尺寸”。当前自动出图可输出的自动尺寸范围有限，复杂尺寸仍需要在制图中手动标注或用专用模板处理。

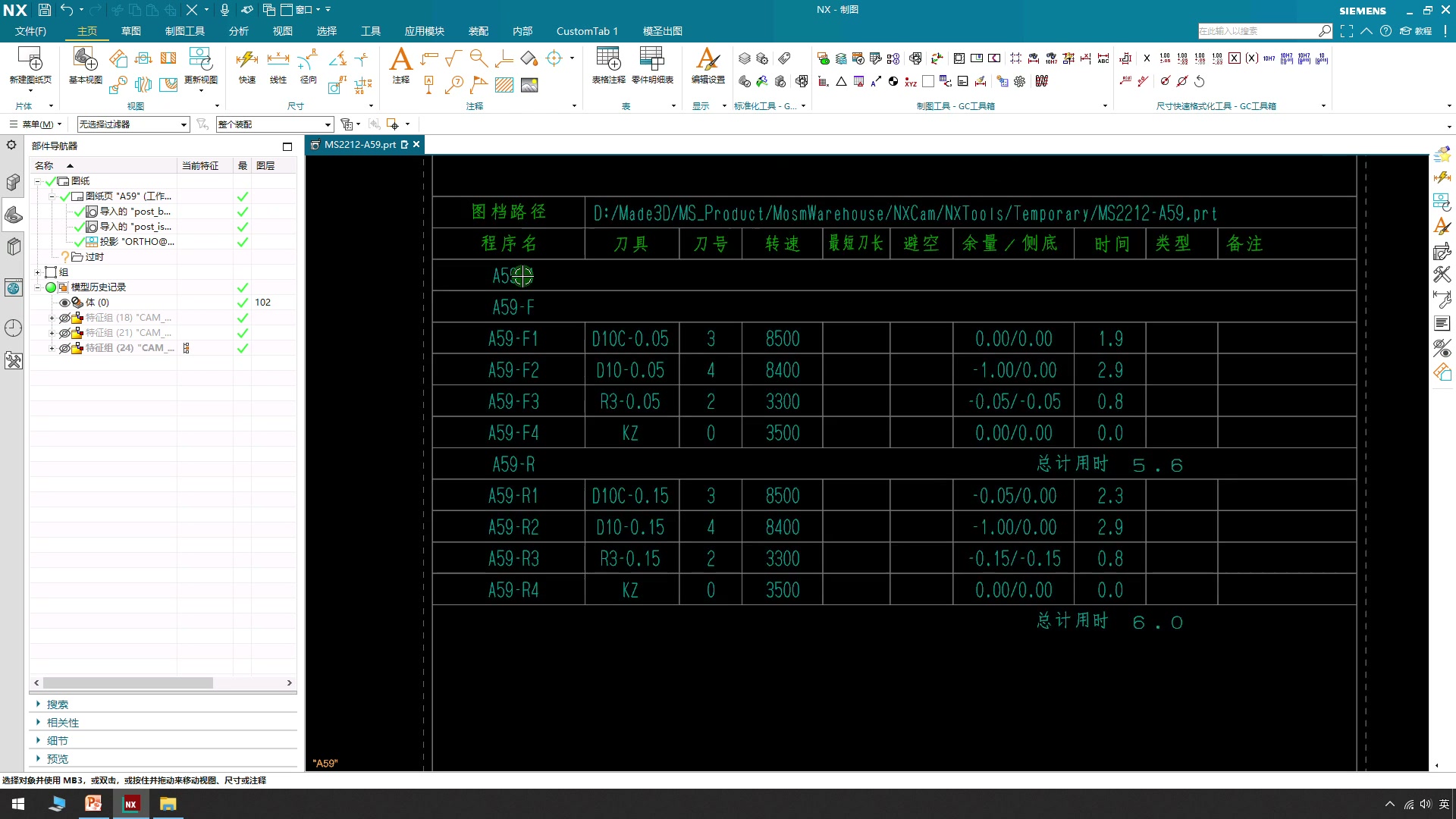

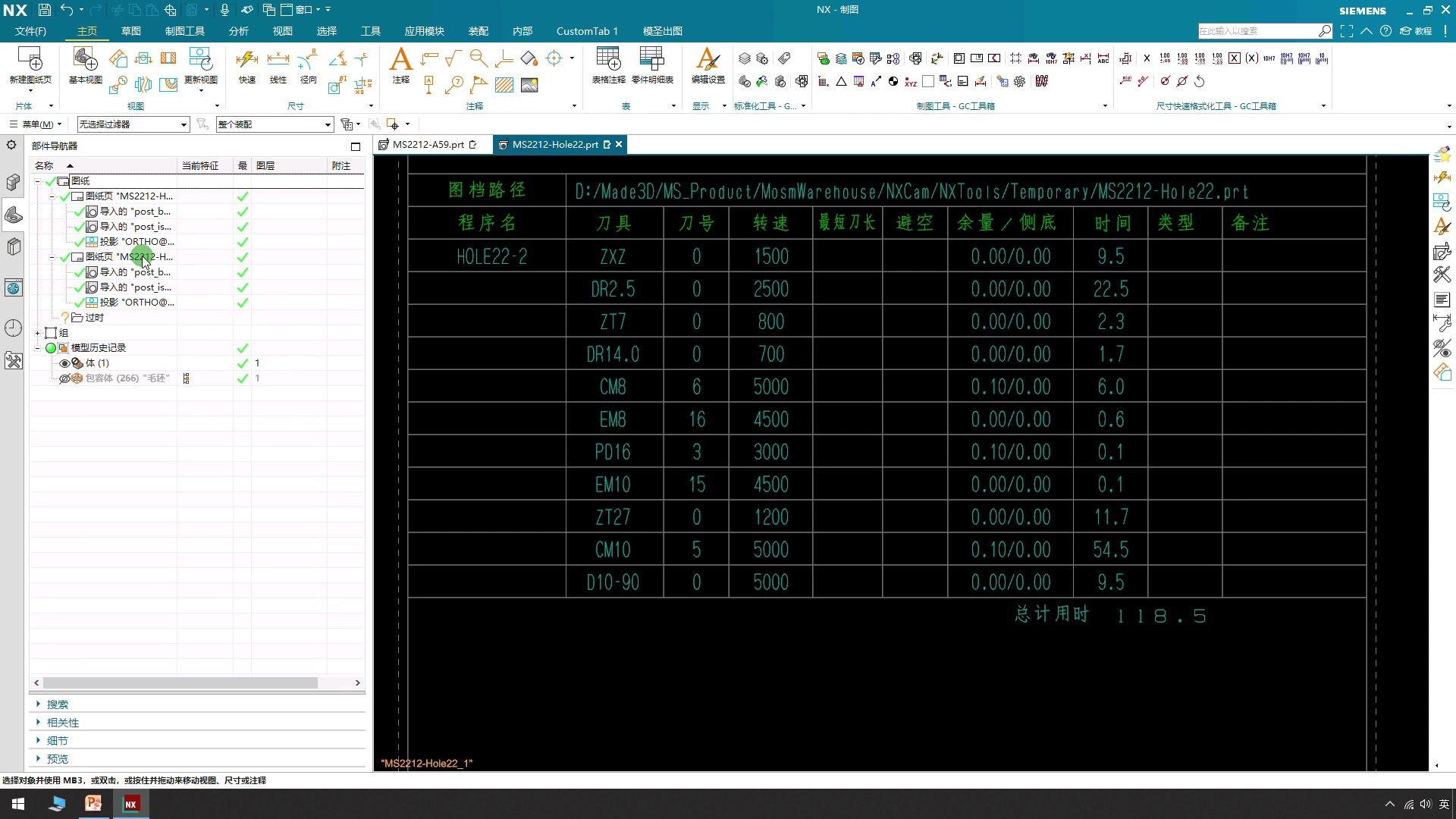

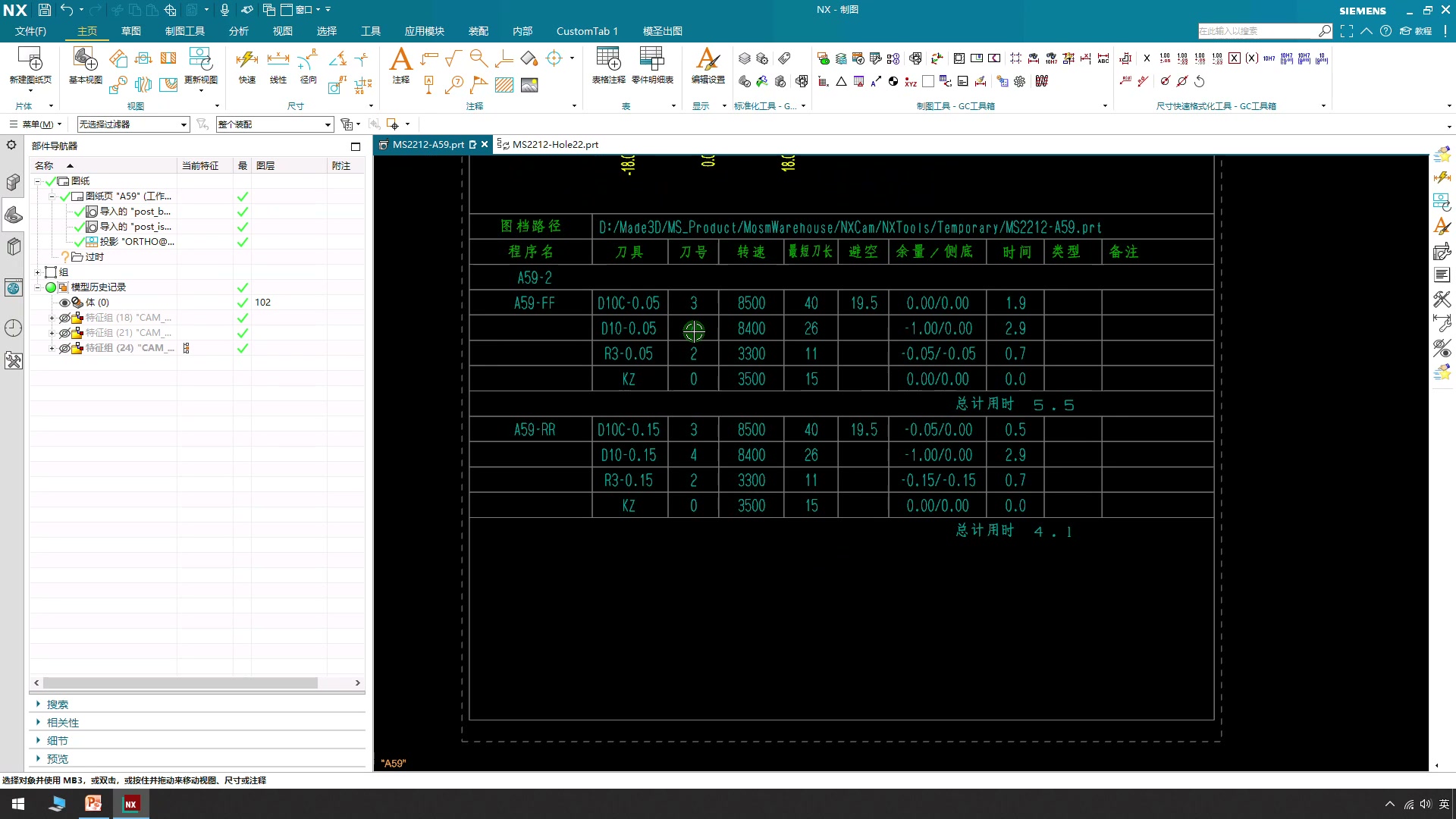

表格程序单或制图截图出现灰色线框时，可先在程序单设置里取消显示边框；若仍存在，继续检查程序单制图模板或外部出图读取的模板首选项。

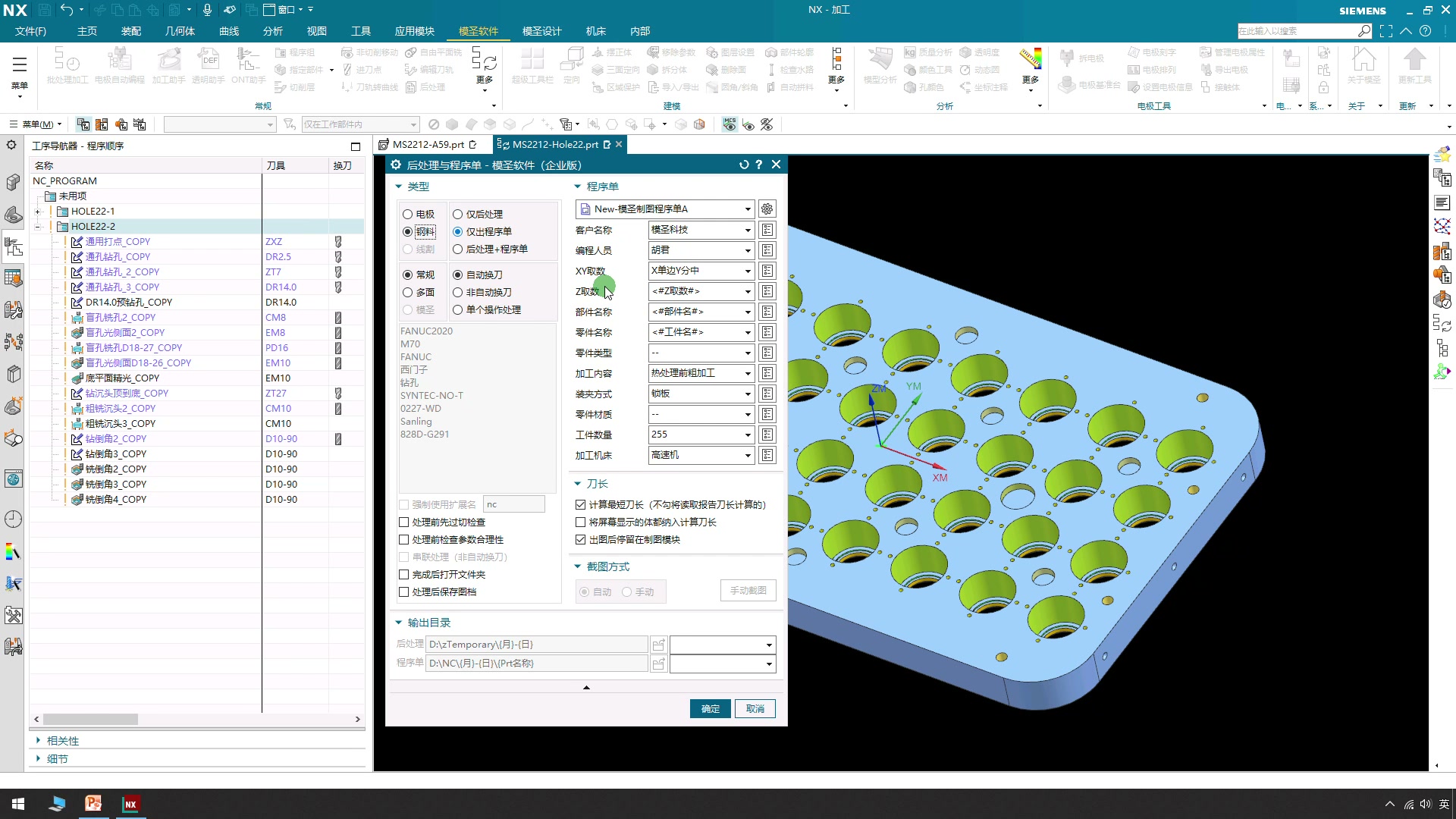

后处理输出 G53 而希望改成 G54 时，应在后处理构造器或后处理配置中查找坐标相关设置，不要只改普通文本。具体位置要以所用后处理结构为准。

程序单输出后表格线或局部线条不显示时，先检查是否被隐藏、图层关闭或模板显示状态异常。若重新输出后恢复，说明可优先从模板显示和图层方向排查。

程序单中加入 M00 后，如果装刀长不显示，先移除 M00 做对照测试。若移除后恢复显示，说明问题与该停顿指令或对应输出规则有关。
