孔自动编程怎么区分 M6 底孔和 5mm 销孔？

正文

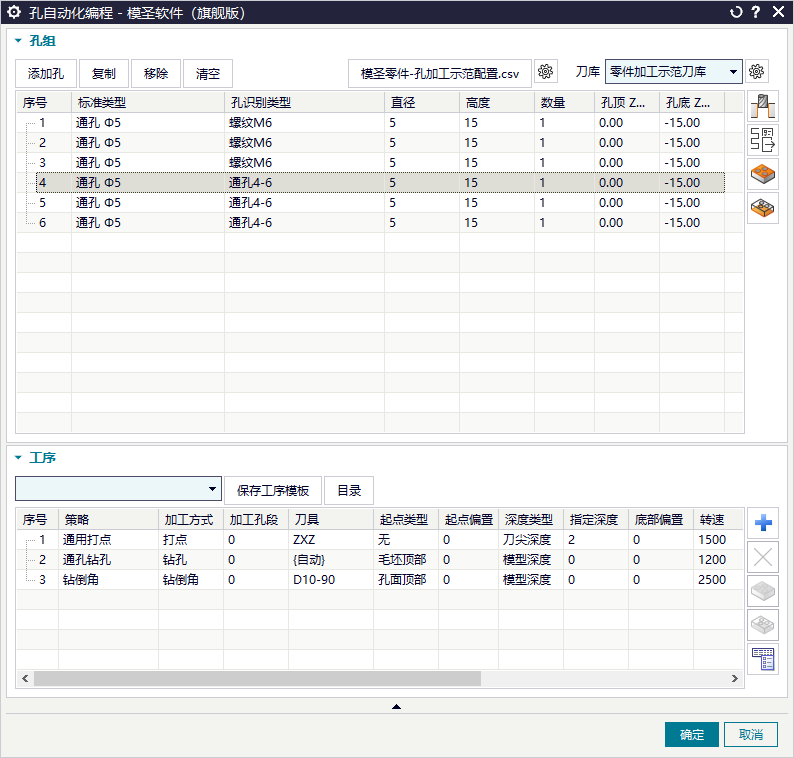

M6 底孔和 5mm 销孔尺寸接近，自动孔识别时容易按同一类孔处理。可以通过识别条件把它们区分开。

常用办法：

1. 把其中一类孔的尺寸做微小区分，例如把 5mm 销孔按 5.01 识别。

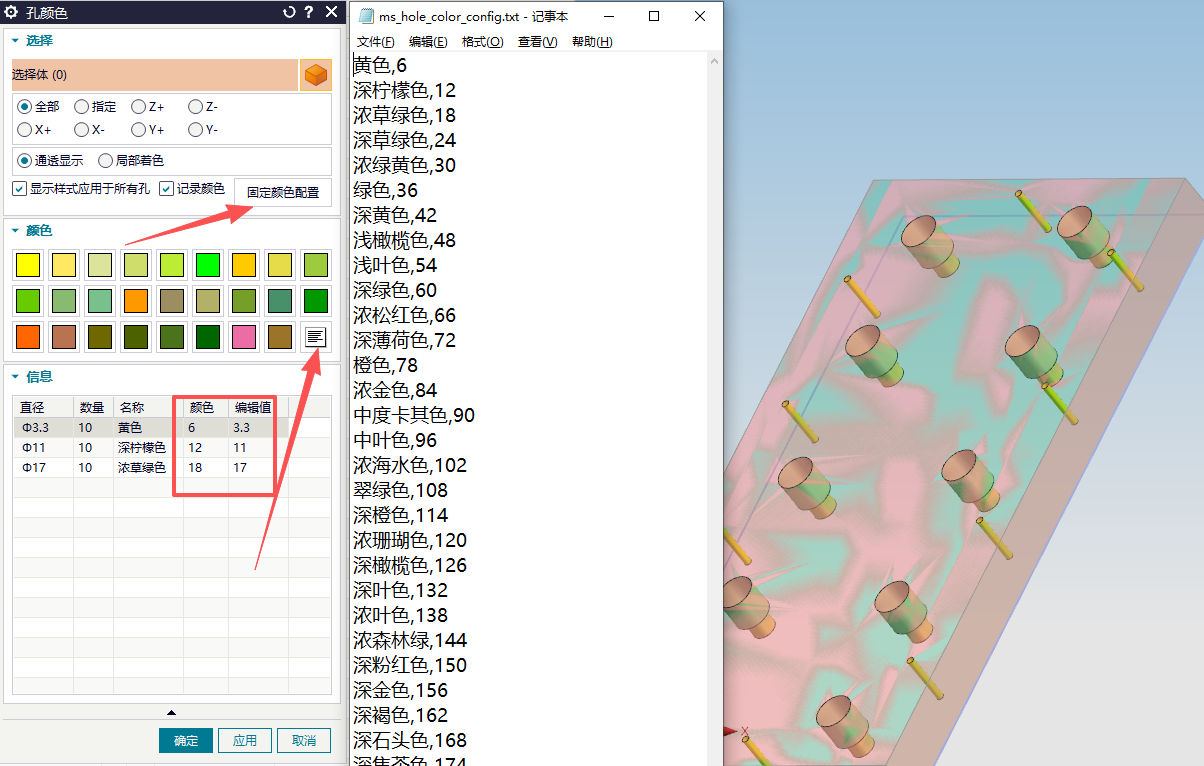

2. 给不同孔类型设置不同颜色。
3. 用属性标记不同孔类型，再让模板按属性识别。

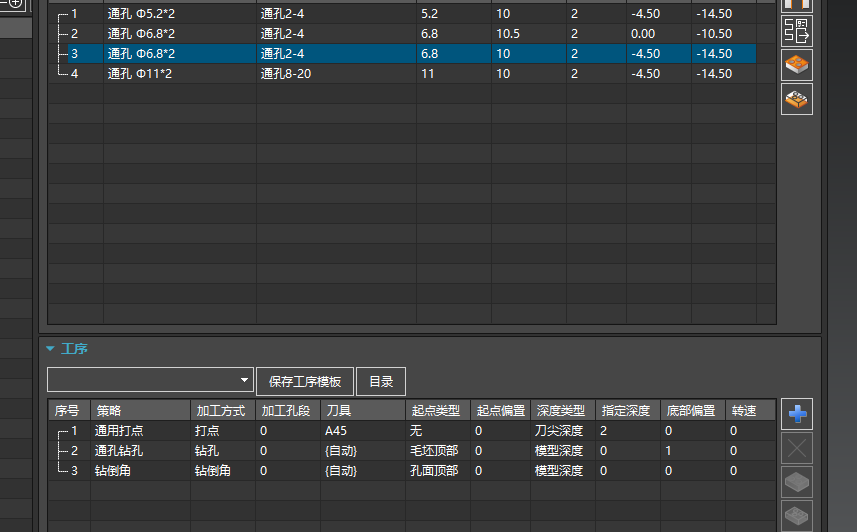

4. 在孔自动识别之后作拆分，手动匹配不同的加工方法。
5. 确认钻孔模板里 M6 底孔和销孔的刀具、深度、加工方式不要混用。

核心思路是让自动孔有明确的区分条件，不要只靠肉眼判断。

牙孔识别补充

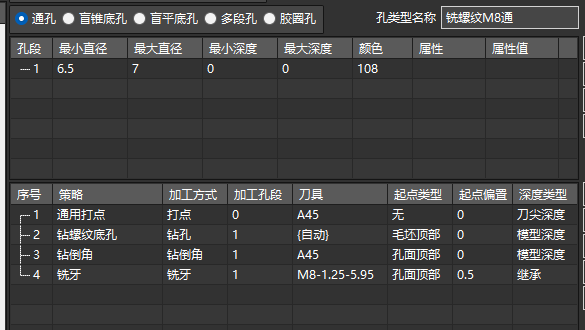

孔自动编程识别牙孔时，可以通过颜色或直径来区分。实际配置中，牙孔用颜色标注通常更直观；如果识别不到，先检查模型是否已经上色、颜色号是否和孔类型配置一致，以及是否存在重复孔段。
