刀轨预览时想显示刀柄或夹持器，应该怎样配置？

正文

关键：刀具要定义刀柄，夹持器要进库。

1. 打开对应刀具参数。

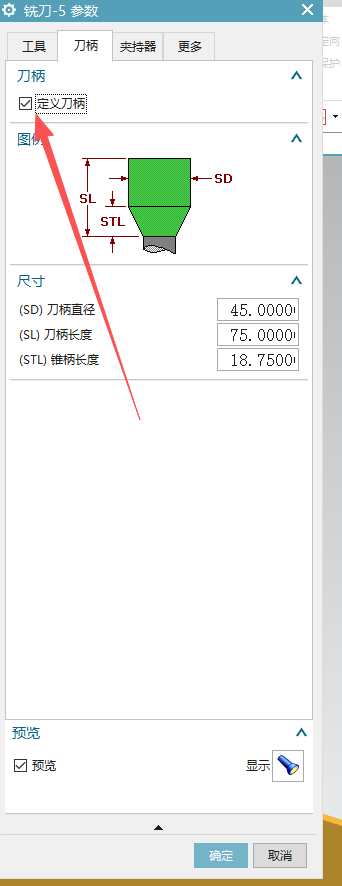

2. 在刀柄页勾选“定义刀柄”。
3. 填写刀柄直径、长度、锥柄长度等尺寸。

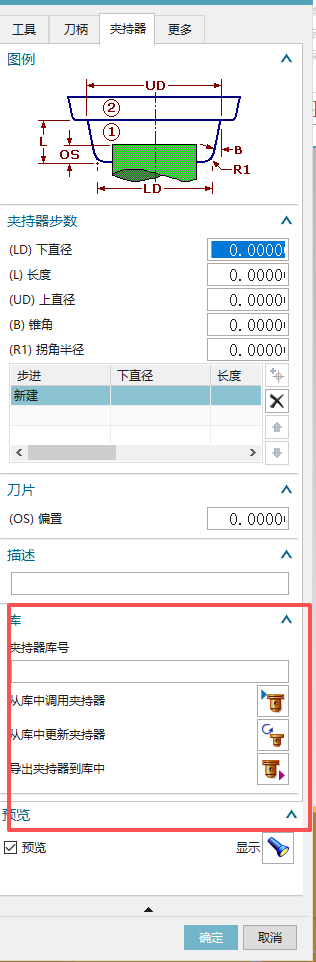

4. 切到夹持器页，从库中调用夹持器或从库中更新夹持器。
5. 如果没有需要的型号，先在 NX 中建立对应夹持器。
6. 再到刀库中导入当前 NX 夹持器。
7. 最后开启预览，检查刀轨显示是否带出刀柄和夹持器。

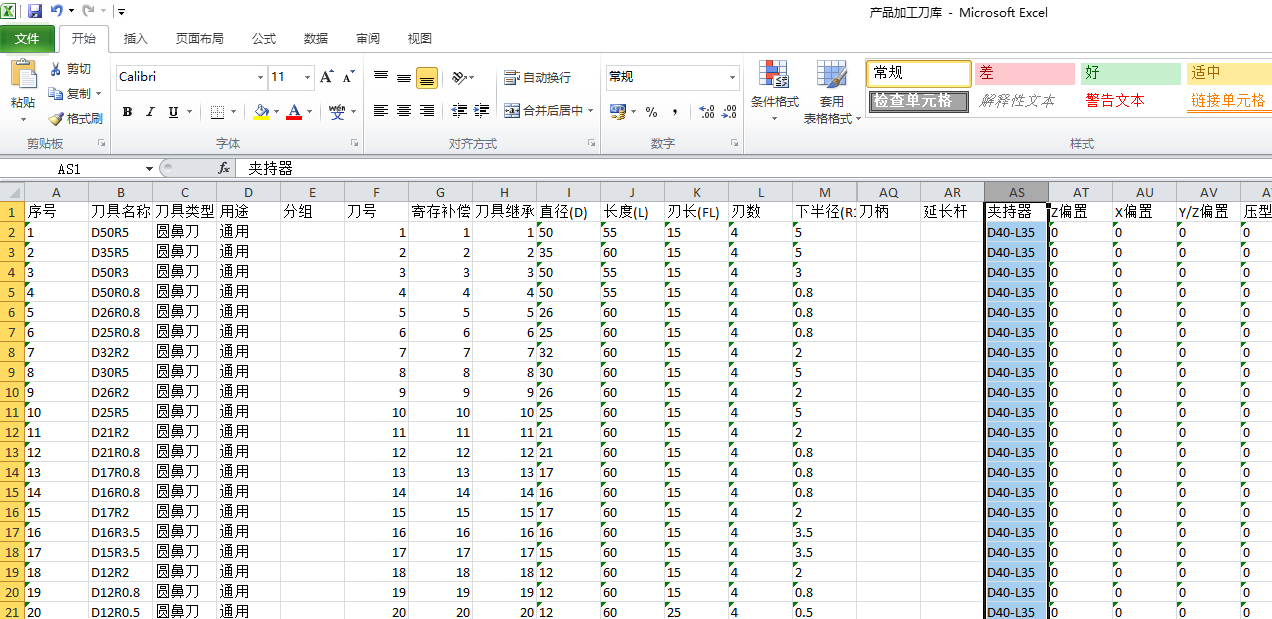

或者模圣刀库刀具、刀柄、夹持器全部配置好。
