制图程序单尺寸标注颜色可以单独设置吗？

答案

先区分来源：程序单模板颜色、NX 图档制图标注颜色、黑白打印效果，不一定是同一个设置。

1. 尺寸标注文本颜色控制标注数字和文字。
2. 尺寸线颜色控制尺寸线、箭头或相关标注线条。
3. 这两个参数和表格文字颜色不是同一个设置。

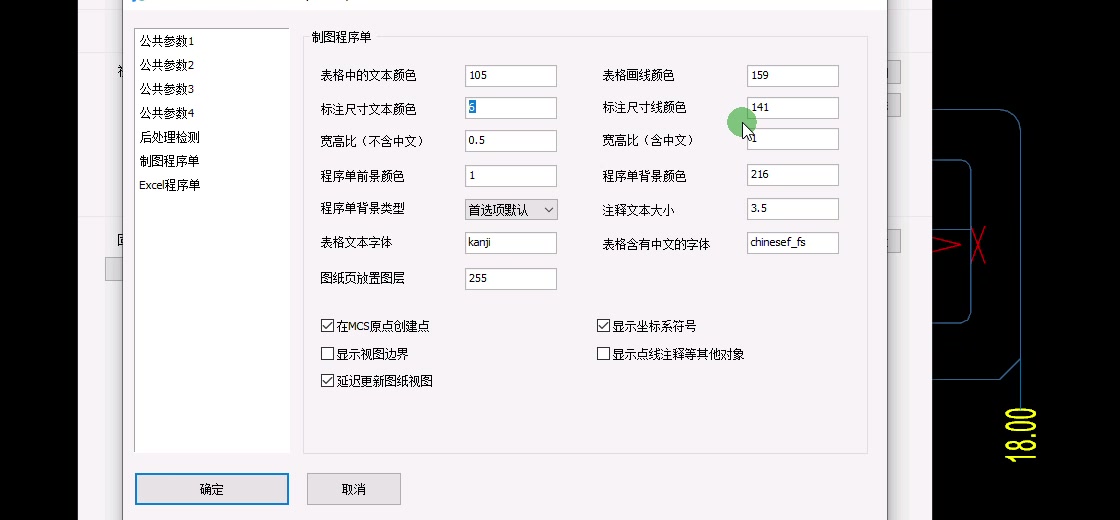

4. 如果是制图程序单模板自动生成的尺寸，可先检查程序单模板里的尺寸文本颜色和尺寸线颜色。
5. 如果截图里不同 UG 文件出现不同标注颜色，可能来自当前图档里的 NX 制图对象颜色。
6. 黑白打印看不清时，可优先把尺寸文字和尺寸线调成深色或红色，再重新输出截图验证。
7. 若当前功能界面没有提供该类截图标注颜色入口，则不要只在程序单表格颜色里找，应回到 NX 制图对象或模板源头排查。
8. 修改后重新输出制图程序单验证。
