没有刀柄数据时程序单刀长或加工深度怎么显示？
答案

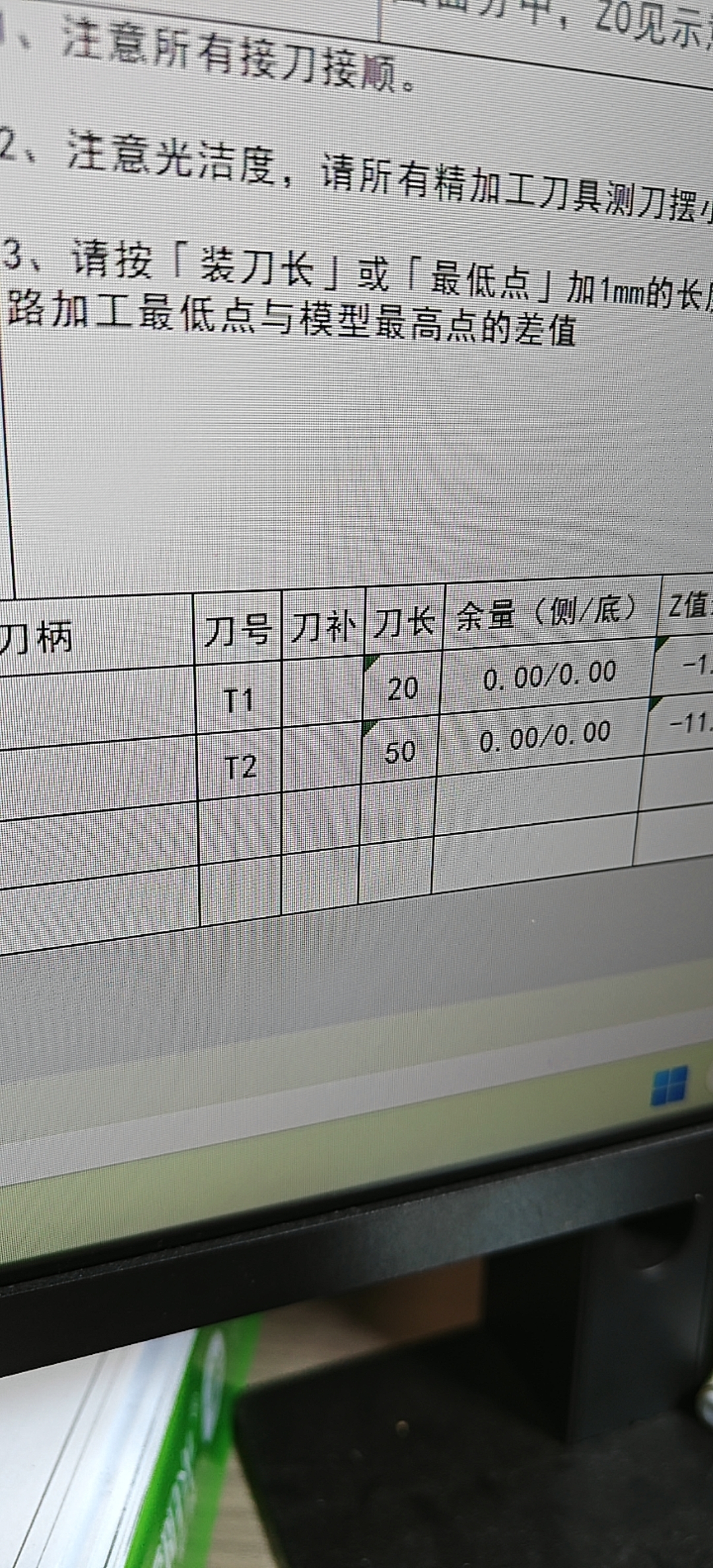

程序单里的“刀长”“装刀长”“最低点”“Z 深度”含义不同，不能混成一个字段使用。
- 如果没有设置刀柄，程序单通常无法准确得到装夹长度或夹持器相关长度。

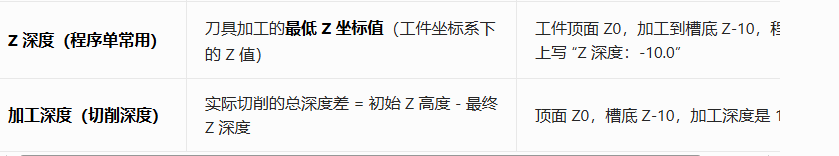

- 需要表达加工到多深时，可在程序单列自定义中选择“最低深度Z”。
- “最低深度Z”一般表示工件坐标系下刀具加工到的最低 Z 坐标值，更适合用于程序单提示加工深度范围。
- 如果模板中有“Z 深度”“加工深度”“最低点”等字段，要先看模板说明，确认它们是绝对坐标值还是深度差值。
- 不要直接用刀具刀长替代加工深度；刀长用于刀具装夹和避让判断，加工深度用于表达刀路到达位置。
- 程序单正式发放前，应抽查几条工序，确认显示值与 NX 刀路最低点、工件坐标方向一致。
- 涉及深腔或长刀加工时，仍需单独复核装夹长度、避空长度和碰撞风险。
补充：程序单 Z 深度正负不对，先确认变量、坐标位置和 A/B 模板
程序单里 Z 深度想显示负值时，要用正确的深度变量，例如最低深度；同时加工坐标通常要在顶面。如果坐标在底面，深度可能显示为正值。还要确认程序单配置用的是 A 模板还是 B 模板，后处理时选择的模板要一致。
- 确认字段变量是否为最低深度或目标 Z 深度变量。
- 检查加工坐标是否在顶面。
- 检查当前程序单模板是 A 还是 B。
- 后处理输出时选择同一个模板。
- 输出后抽查几个孔深或加工深度。
