程序单与后处理

程序单颜色、线宽或视图显示和模型不一样，先改哪里？

发布于 2026-06-210 次浏览

答案

程序单显示效果由模板、视图和打印设置共同决定。模型颜色正常不代表输出一定正常。

确认程序单是屏幕显示体、线框还是着色模式。
需要黑白效果时，可在制图页面右键切换单色。
打印线太粗或太细时，检查 NX 首选项里的打印宽度。
程序单模板如果绑定了颜色方案，也要同步调整。
输出 PDF 后再确认最终效果，不只看建模窗口。

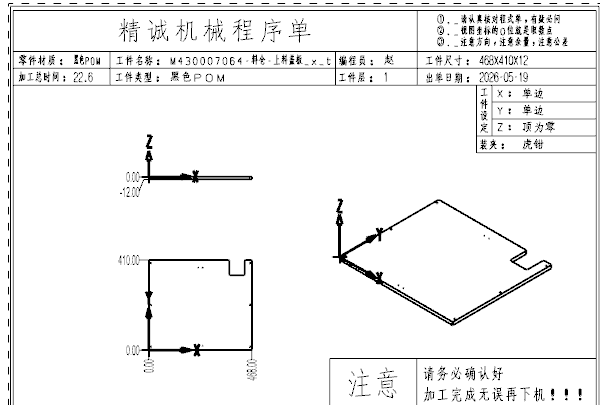

程序单黑白输出示例 — 黑白程序单更适合打印核对。

程序单彩色输出示例 — 彩色输出会受模板和显示设置影响。

制图单色显示入口 — 制图页可切换单色显示。
