NX 编程

圆弧底面或弧形区域想做绿色辅助线，可以怎样抽取曲线？

发布于 2026-06-210 次浏览

答案

弧形区域的辅助线一般要先抽取再整理。直接移动原边线可能会带动实体。

先判断需要的是边界线、中心线还是等参数线。
用单边曲线、抽取中心线或等参数曲线生成独立曲线。
不要直接移动实体原始边线。
需要多条并行线时，可用偏置曲线整理。
用于流线或曲线驱动前，检查曲线方向和连续性。

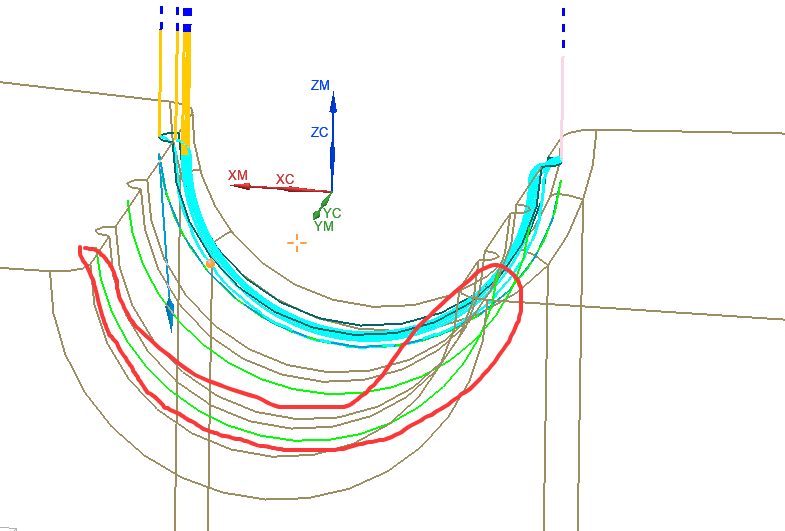

圆弧底面辅助曲线示例 — 圆弧区域可先抽取出辅助曲线。

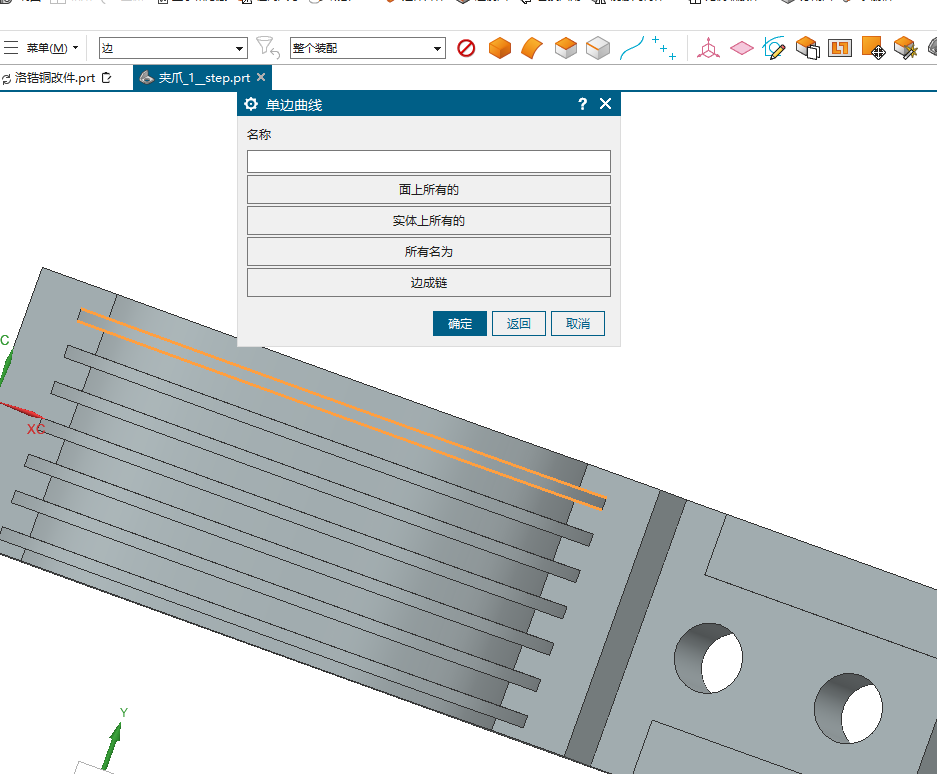

单边曲线命令 — 单边曲线可用于从模型边界抽取线。

抽取出的等参数曲线 — 等参数曲线适合整理连续加工辅助线。
