程序单与后处理

制图程序单时间位置想单独移动，先用制图量宽度再改坐标点

发布于 2026-06-210 次浏览

答案

局部字段位置要按坐标和宽度算，不要凭感觉拖。

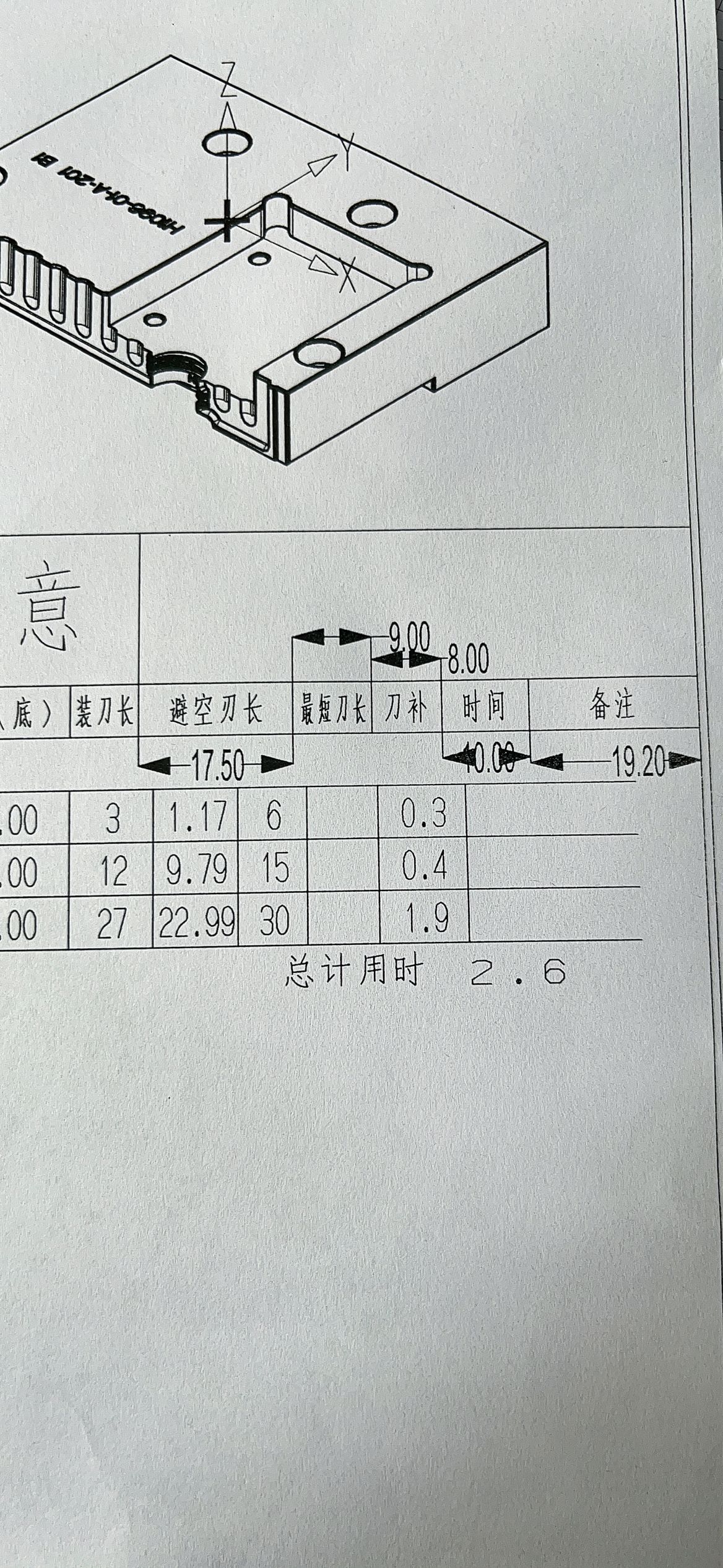

先在制图里量出需要移动的宽度。
记录当前字段坐标点。
在模板设置中修改对应 X/Y 坐标或宽度值。
保存模板。
重启 NX 或重新加载模板后输出测试单。

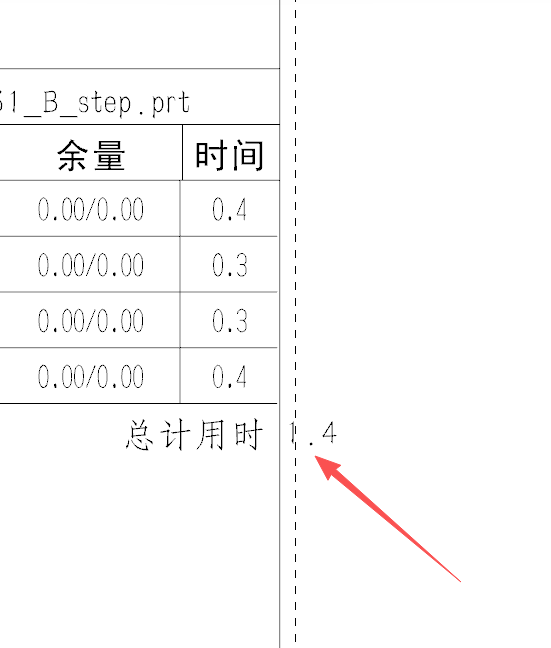

程序单时间位置问题 — 局部字段偏位时先确认偏移量。

制图量宽度 — 可用制图量出实际宽度。

程序单坐标点和宽度测试 — 坐标点和宽度调整后要重新输出测试。
