页签使用的教程汇总，工序模板的设置说明

正文

结论：页签工具条可以调用自定义加工模板。找模板位置时，可先到加工助手里右键打开目录，再把模板按页签配置要求放到对应位置。D:\MS_NXTOOLS\MosmData\MsAutoCamMassed\SysSource\CamOptTemplate\UserTemplate

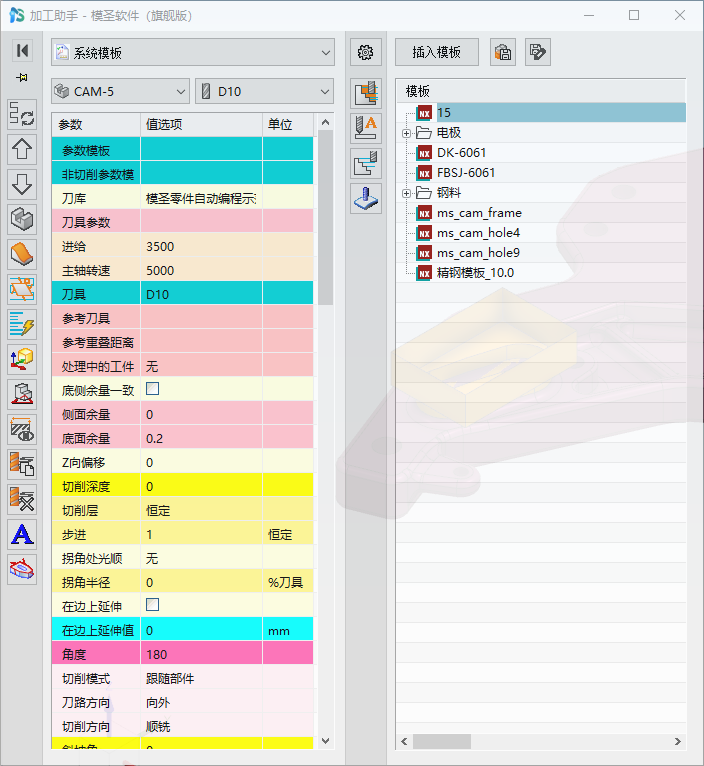

1. 先在加工助手中确认自定义模板可以正常插入。

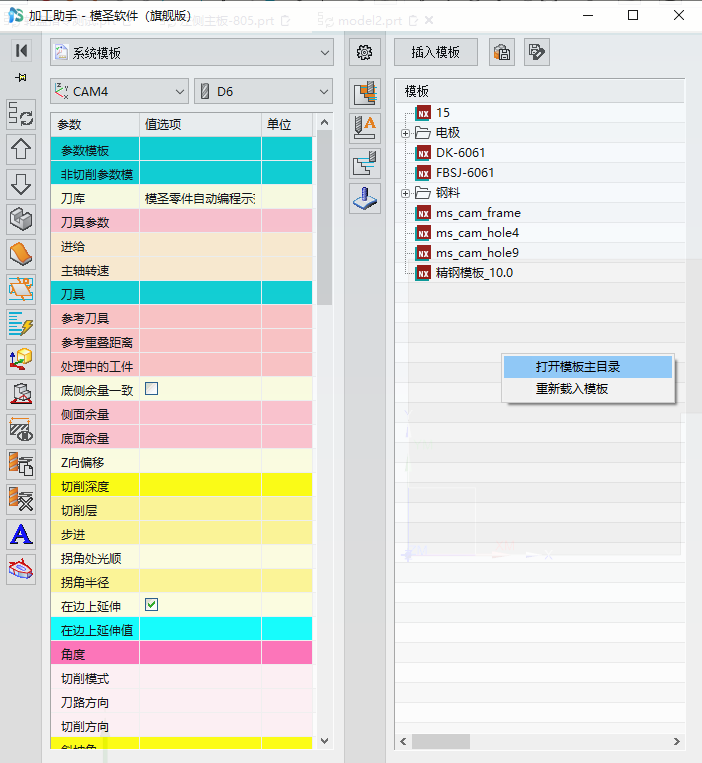

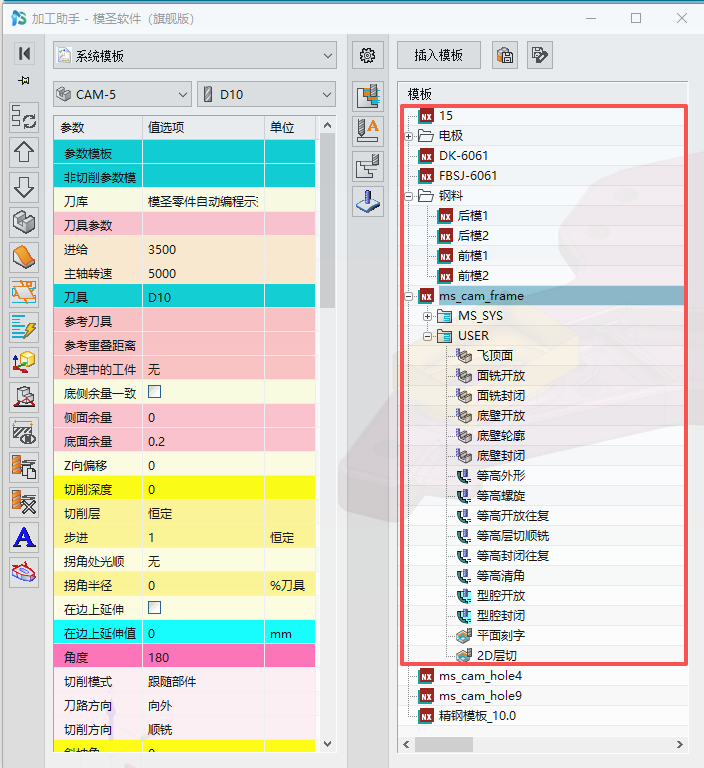

2. 在加工助手模板区域右键，使用打开目录或类似入口定位模板文件夹。
3. 把需要调用的模板放到页签能读取的模板目录中。

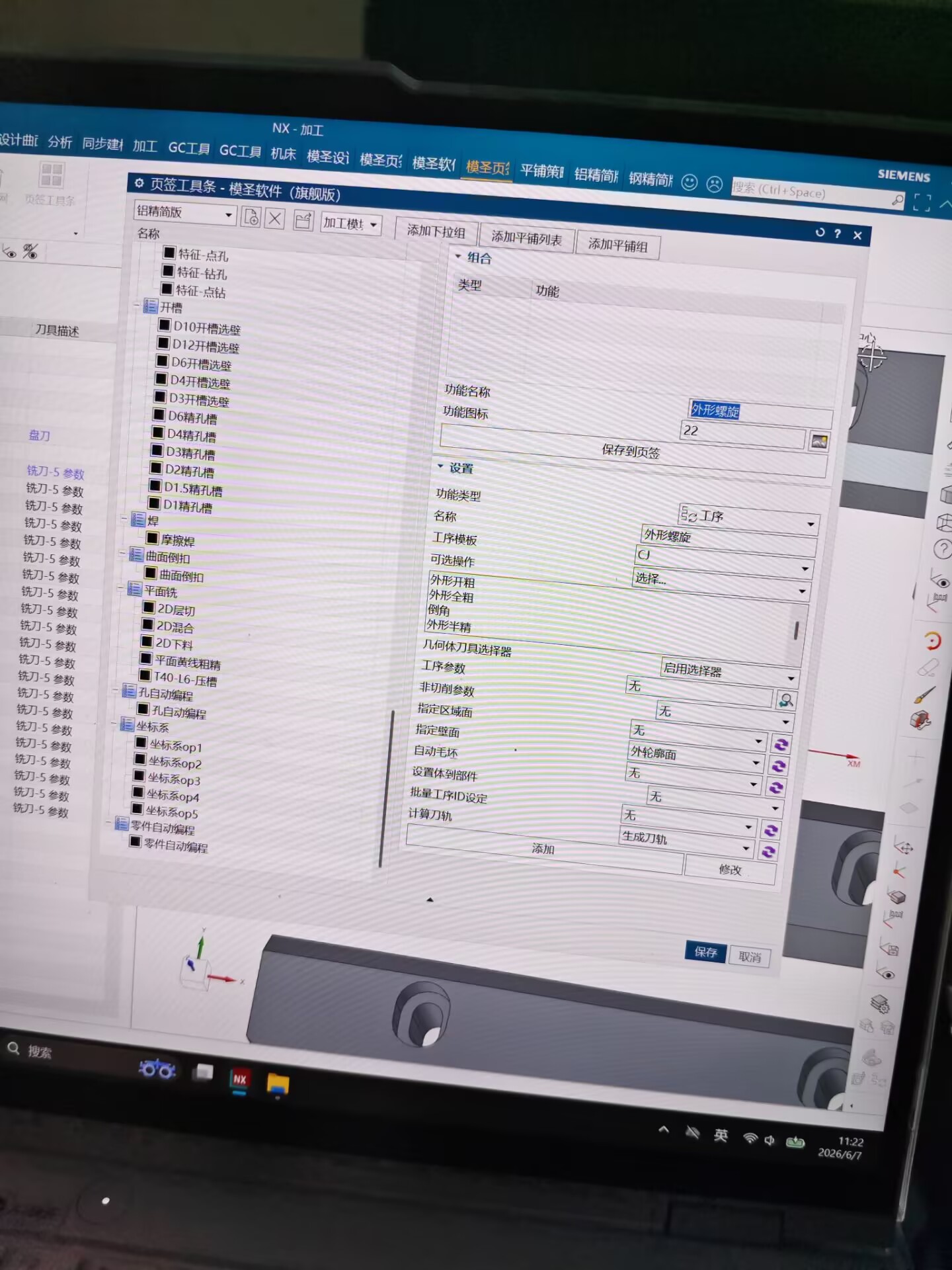

4. 在页签工具条配置里绑定对应工序模板、模板类型或功能按钮。

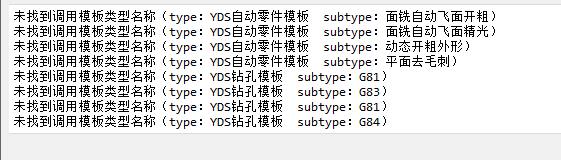

5. 如果调用出来仍是 UG/NX 默认策略，检查是否绑定错模板、模板类型写错，或实际读取的是默认模板。
6. 修改模板后可执行“更新全部加工模板”，再重新调用测试。
7. 模板里的刀具、下刀、转速、进给等参数要提前保存好，页签只是负责快速调用。

页签不是替代模板维护的功能。模板位置、模板类型、刀库匹配和缓存刷新都对最终调用结果有影响。

补充：多版本共用时用最低版本维护模板

例如用 NX2306 做好的页签模板，NX2212 可能打不开；反过来，用 NX2212 创建并保存的模板，NX2306 调用成功的概率更高。因此多版本共用时，建议用现场最低版本 NX 来创建和维护模板。

1. 统计需要使用模板的 NX 版本。
2. 用最低版本 NX 创建工序模板和页签模板。
3. 高版本使用前先复制测试，不要直接覆盖主模板。
4. 高版本保存过的模板不要再给低版本直接调用。
5. 重要模板目录要定期备份，避免版本互相污染。

补充：先看对象属于哪个模板，再到集合视图删除

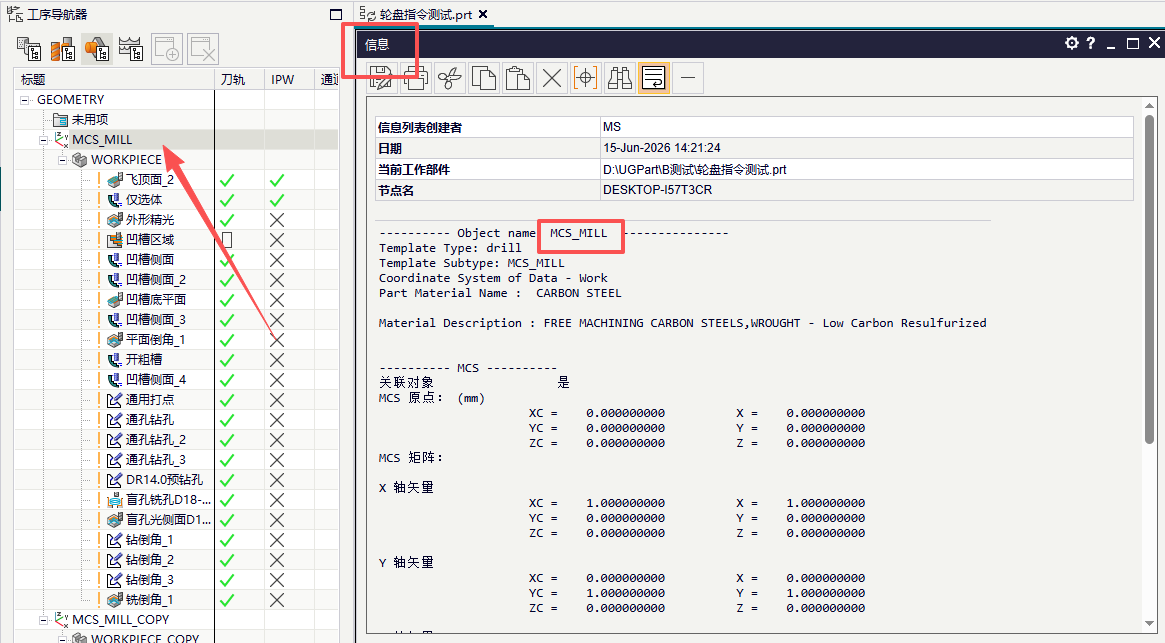

如果插入模板后总带出不需要的对象、坐标或附加项目，不要盲目清空全部模板。建议先对该对象右键查看信息，确认它来自哪个模板或集合视图，再进入对应模板删除目标对象，保存后重启 NX 验证。

1. 在操作导航器或图形区找到多余对象。
2. 右键查看信息，确认来源模板或所属集合。
3. 进入对应模板的集合视图。
4. 只删除确定不需要的对象，至少保留必要坐标和基础结构。
5. 保存模板，重启 NX 后重新调用测试。

不要把坐标、几何体等基础对象全部删除；部分模板没有基础对象会直接报警。

补充：模板不要带出刀路或 WP 的处理思路

新建几何体或调用页签模板时，如果总带出旧刀路、WP 或不需要的模板对象，通常是模板本身保存了这些对象，或者制作模板时选入了不该继承的 WP。可以回到模板文件中清理，或在设置模板时避免选择 WP。

1. 打开对应工序模板或页签模板。
2. 检查操作导航器中是否保存了旧刀路或多余对象。
3. 不需要的对象可放到未用项，或确认后删除。
4. 制作模板时不要选入不需要继承的 WP。
5. 保存模板并重启 NX 后重新调用验证。

补充：迁移页签时要同步复制 NX/UG 模板目录

页签配置里可能保存了模板引用。换电脑、换厂区电脑或换 NX/UG 版本时，只复制模圣安装目录不一定够；制作页签时用到的工序模板，也要放到当前 NX/UG 版本实际读取的模板目录中。

1. 先备份原电脑上的模圣安装目录和配置目录。
2. 找到页签实际调用的工序模板文件。
3. 把模板放到目标电脑当前 NX/UG 版本对应的模板目录。
4. 确认页签配置中的模板路径、名称和扩展名没有变化。
5. 重启 NX/UG 后，用一个简单工序测试页签调用是否正常。

如果同一套配置要给多个 NX/UG 版本使用，每个版本的模板目录都要单独核对。不要只看模圣目录是否复制成功。

补充：页签调用模板时不想带入程序组，可把工序放到未用项

页签调用工序模板时，如果总把模板里的程序组一起带入，可先在模板里整理工序位置，把需要调用的工序放到未用项中，避免把原模板程序组结构一起复制过来。

1. 打开页签调用的工序模板。
2. 找到模板里的工序和程序组结构。
3. 把需要作为模板调用的工序放到未用项。
4. 保存模板并重新调用页签。
5. 确认插入后没有把多余程序组一起带入。

补充：页签调用模板不想带出原程序组，可先清理模板里的程序组

页签调用工序模板后，如果把模板里的原程序组名称一起带出来，通常是模板结构本身保存了程序组。可打开模板，把需要调用的工序从原程序组里拆出来，或放到未用项，再保存模板后重新调用。

1. 打开页签实际调用的工序模板。
2. 查看模板内是否有原程序组或多余分组。
3. 把要调用的工序移出原程序组，必要时放到未用项。
4. 保存模板并重启 NX/UG。
5. 重新调用页签，确认不再带出多余程序组名。

补充：创建工序默认打开多个模板时，把需要的模板路径加入模板列表并调整顺序

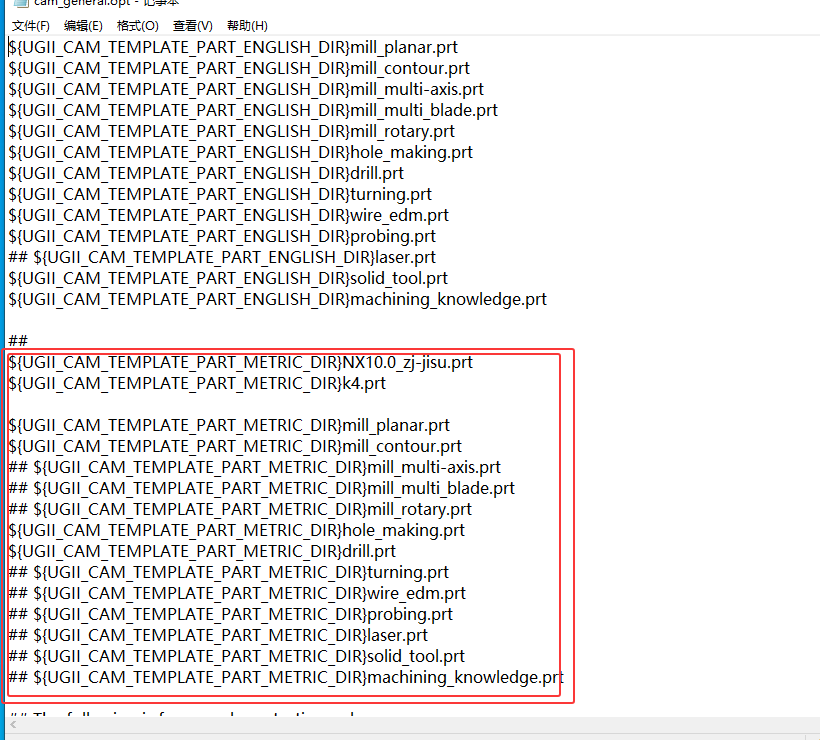

创建工序时总是默认打开不想要的模板，可在 CAP 或 NX 模板列表里添加模圣模板所在路径，并调整模板顺序。找不到路径时，可以在模圣总目录里搜索模板名称，再把对应文件夹加入列表。

1. 确认创建工序时默认打开的是哪些模板。
2. 进入模板列表或 CAP 中的模板顺序设置。
3. 添加模圣模板所在文件夹。
4. 把常用模板路径调整到合适顺序。
5. 重新创建工序验证默认模板是否改变。

补充：使用别人加密的页签配置，可能只能调用不能修改

页签配置是否加密，可进入页签设置查看能否正常打开和修改配置。加密后的配置通常用于保护模板内容，可能可以调用，但不能直接修改内部细节；要长期稳定使用，建议按自己的刀库、工艺和模板重建配置。

1. 进入页签设置查看配置是否能打开。
2. 尝试修改参数或策略，确认是否受限制。
3. 如果不能修改，按加密配置处理。
4. 不要把加密配置当作可维护模板长期依赖。
5. 逐步建立自己的刀库、模板和页签配置。

补充：模板部件不存在时，删除或修正配置文件中的无效模板条目

加载配置文件提示“一个或多个模板部件不存在”时，通常是配置文件里引用了已不存在的模板。可以打开对应配置文件，把不存在的模板条目删除、注释或改成正确路径。

1. 记录弹窗提示对应的配置或功能。
2. 打开相关模板配置文件。
3. 查找不存在、已移动或已改名的模板条目。
4. 删除、注释或改成正确模板路径。
5. 保存后重新加载，确认不再提示模板缺失。

补充：编程模板文件不要随便放，优先放到加工助手右侧模板文件夹

模板加载不了或调用不到时，不要把模板文件散放到不确定目录。更稳的做法是把编程模板文件放到模圣加工助手右侧对应的模板文件夹里，再从功能界面调用。

1. 先确认模板文件类型和对应功能。
2. 打开模圣加工助手右侧文件夹入口。
3. 把编程模板文件放入对应模板文件夹。
4. 回到功能界面刷新或重启。
5. 重新调用模板验证是否可用。

补充：模板换到自己目录后调用不到，重启后再检查模板路径

模板文件换到自己的目录后调用不到，不一定是模板放错。先确认模板路径已经写入配置，然后重启 NX 或刷新模圣，再检查是否能调用。高版本模板放到低版本环境里，还要注意版本兼容。

1. 把模板放到稳定目录。
2. 在配置里写入正确模板路径。
3. 保存后重启 NX 或刷新模圣。
4. 再次调用模板测试。
5. 如果仍调用不到，检查模板版本是否高于当前 NX。

补充：页签工序模板可放到 UserTemplate 目录，PRT 文件放入后再从页签保存或调用

自建加工模板想放到模圣页签中，常用做法是把模板 PRT 文件放到 D:/MS_NXTOOLS/MosmData/MsAutoCamMassed/SysSource/CamOptTemplate/UserTemplate。如果希望放到 NX 主模板目录，可放到类似 C:/Siemens/NX12.0/MACH/resource/template_part/metric 的目录中，但更建议优先使用模圣自己的 UserTemplate 目录，便于升级和备份。

1. 先把自建工序模板保存成 PRT 文件。
2. 复制到模圣页签模板目录 UserTemplate。
3. 进入页签的“添加、保存页签、保存”流程。
4. 重新打开 NX 或刷新页签后测试能否调用。
5. 如果放 NX 主目录，注意不同 NX 版本路径会不同。

补充：配置顺序建议先刀库，再钻孔，再页签，最后自动编程

如果刚开始整理模圣配置，不建议一上来就做复杂自动编程。更稳的顺序是先把刀库做好，再配置钻孔参数和常用孔策略，然后把高频手动流程沉淀到页签，最后再做零件自动编程。这样每一步都有基础数据支撑，后续排错也更容易。

1. 先整理刀库：刀号、刀名、直径、材料、转速进给。
2. 再整理钻孔：孔型、孔段、钻孔参数、刀具匹配。
3. 再做页签：把常用工序做成可重复调用的半自动入口。
4. 最后做自动编程：把稳定模板组合起来。
5. 每一层测试稳定后再进入下一层。

补充：自由平面铣入口找不到时，先展开“更多”

自由平面铣模板或功能入口有时隐藏在更多功能里，不在第一层按钮上。找不到时先把更多展开，再查看相关平面铣、自由平面铣或辅助切线设置。

1. 打开对应页签或加工入口。
2. 展开“更多”。
3. 查找自由平面铣相关模板。
4. 确认是否有辅助切线或边界设置。
5. 保存常用入口，减少下次查找时间。

补充：页签点不开时，检查模板是否放在助手模板或系统加工模板目录

页签功能点不开或调用后没有反应时，常见原因是模板目录不对。用于页签调用的工序模板，应放在系统加工模板或助手模板目录里；从框自动位置类模板直接调用，可能不是当前页签功能需要的路径。

1. 确认当前页签绑定的模板名称。
2. 检查模板是否在助手模板目录或系统加工模板目录。
3. 不要把页签模板放到与功能不匹配的临时目录。
4. 移动模板后重启 NX 或重新加载模圣菜单。
5. 从助手界面直接打开模板测试，确认路径有效。

补充：页签或加工助手模板迁移时，模板文件、配置文件和路径要成套对应

直接使用别人整理好的页签、零件自动编程或孔自动编程配置时，不能只复制其中一个配置文件。模板调用路径、加工模板、孔模板、刀库、图标和配置文件要成套对应，否则页签可能点不开、修复无效，或调用时提示缺少模板。

1. 先备份自己当前的模圣目录和配置。
2. 确认对方配置包含页签、零件自动编程、孔自动编程、模板和刀库。
3. 把模板放到对应的助手模板或系统加工模板目录。
4. 进入配置界面后右键修复或重新读取配置。
5. 修复后新建一个简单工序验证，不要直接用于正式程序。

补充：模板名称和目录要避免特殊符号导致识别失败

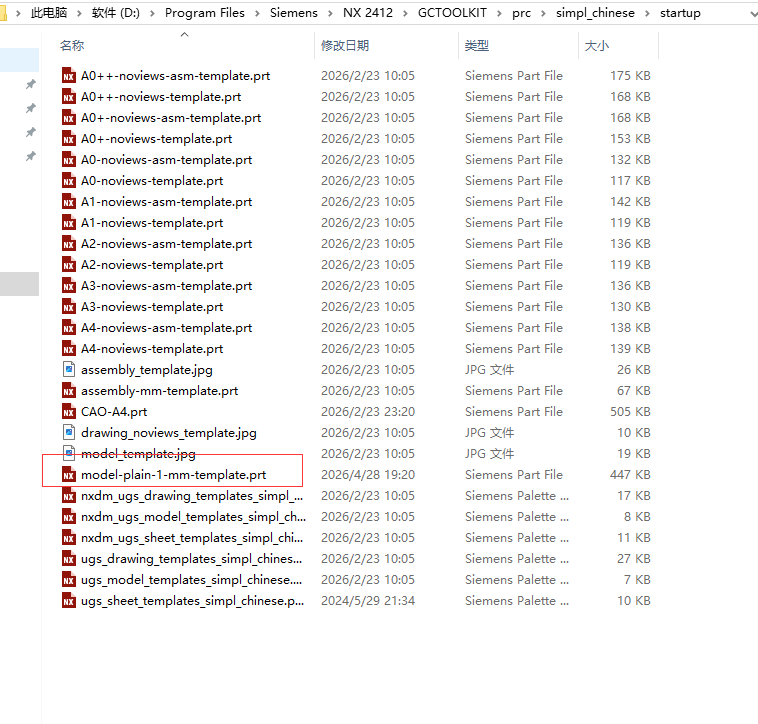

模板能不能被识别，除了路径要对，文件名也要尽量规范。有些模板名称里带特殊符号、横杠或不统一的命名方式时，可能导致软件找不到模板。建议使用清晰、稳定、少特殊字符的命名规则。

1. 模板放到指定模板目录。
2. 文件名尽量使用字母、数字、下划线。
3. 避免在模板名中加入过多横杠或特殊符号。
4. 改名后重新刷新或重启 NX。
5. 页签调用宏或模板时，路径和文件名都要同步更新。

补充：页签生成后仍以模板参数为主时，要确认是否启用刀库参数同步

页签模板本身会带入一套转速、进给和切深参数。如果希望以刀库参数为主，不能只换刀具名称，还要确认模板、透明助手或加工助手中的刀库参数同步规则已经启用。

1. 检查模板工序内是否固定写死了转速和进给。
2. 确认刀库中对应刀具已有完整切削参数。
3. 在透明助手或加工助手中启用同步刀库参数。
4. 按工序名称或关键字绑定需要同步的参数类型。
5. 插入页签后换刀并重新检查参数是否更新。

补充：页签模板文件不要随意打开保存，子模板应通过配置入口维护

页签或自动编程子模板通常不是给用户直接双击编辑的普通文件。需要调整模板时，优先通过页签配置或模板配置入口修改；如果直接打开，千万不要随手保存。

1. 先确认当前页签调用的是哪一个模板。
2. 通过页签配置入口查看模板名称和路径。
3. 子模板文件不要直接打开编辑。
4. 必须修改时，先备份整个模板目录。
5. 修改后用测试页签验证，再应用到正式流程。

补充：页签模板应放在加工助手模板位置，不是自动编程目录

页签调用模板无效时，先检查模板是否放错目录。页签模板应放在加工助手对应模板目录中；放到零件自动编程相关目录后，页签通常不会识别。

1. 确认当前模板是给页签使用，还是给零件自动编程使用。
2. 页签模板放到加工助手模板目录。
3. 不要把页签模板放到自动编程目录中。
4. 重新打开页签或重启 NX 后再测试。
5. 能调用后，再检查刀具、几何体和参数是否继承正常。

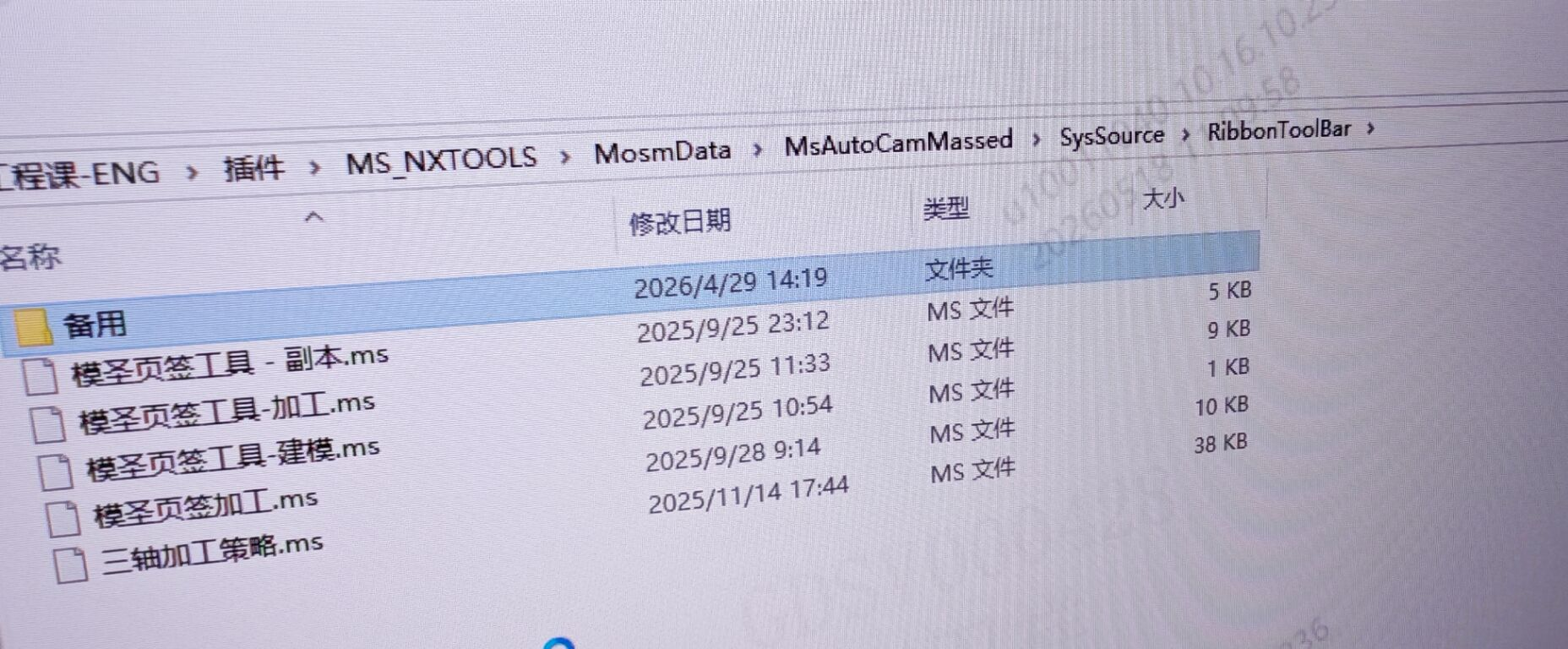

补充：页签配置迁移到另一套配置时，重点找加工助手里的页签 MS 文件夹

如果有两套模圣配置，一套是自动编程配置，另一套是自己做好的页签，想合到一起时，不要直接整套覆盖。应先找到加工助手中页签对应的 MS 文件夹，把页签相关配置放入目标配置对应位置，再检查模板目录是否仍然正确。

1. 先备份两套配置。
2. 确认目标配置是自动编程配置还是页签配置。
3. 在加工助手目录中找到页签对应的 MS 文件夹。
4. 把自定义页签相关文件放入目标配置的对应位置。
5. 启动 NX 后检查页签、模板调用和图标是否正常。
