零件自动编程模板与识别规则的对应关系

正文

零件自动编程不是单纯复制一个模板文件就能调用成功。识别结果、模板名称、工序名称和配置关系必须对应。

1. 确认识别规则里调用的是哪一个模板或策略。
2. 确认本机对应目录中存在该模板文件。
3. 确认模板内的工序名称、刀具、几何体和策略配置完整。
4. 如果模板做好了但调用不出来，检查对象是否已经设置成可用模板。
5. 不要直接复制别人整套模板后就期待结果一致；刀库、后处理、材料和加工习惯也会影响调用效果。
6. 修改后用一个简单测试件验证识别结果是否调用到目标模板。

模板调用失败时，重点查“规则指向谁、文件在哪里、对象有没有被设置为模板、名称是否对应”。

补充：自动编程模板调用不出来，操作名、模板名和版本号要完全一致

自建模板调不出来时，先检查模板文件名、操作名、加工类型和配置里的名称是否完全一致。差一个字、一个符号、一个版本号都可能匹配失败；操作名也不要写得过长。

1. 确认模板文件名和配置里的模板名一致。
2. 确认操作名和配置里的操作名一致。
3. 检查版本号、前后缀、空格和符号是否一致。
4. 操作名尽量短且含义明确。
5. 修改后保存模板设置并重启 NX/UG。

补充：自动编程驱动模板可以放多个操作，但页签模板目录仍要分开

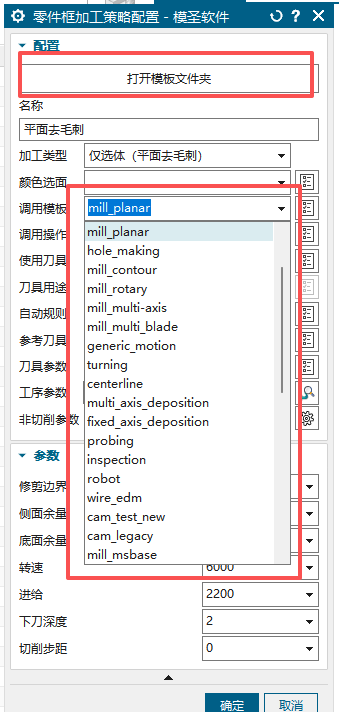

自动编程的驱动模板 PRT 可以包含多个操作，孔、框、外形等配置都可以按需要调用这个 PRT 中的不同操作。实际配置时可以把同一个基础模板复制、重命名后放到不同自动编程模板目录中；页签工具使用的是加工助手相关目录，不要直接与自动编程模板目录混放。

1. 驱动模板 PRT 可以准备多种工序操作。
2. 孔、框、外形等配置按规则调用对应操作。
3. 顶面、侧面外形、内部、钻孔等方式可分目录管理。
4. 同一基础模板可复制后重命名，分别放到需要的位置。
5. 页签调用的模板放加工助手目录，自动编程模板放专用目录。
