Drill 钻孔工序无法生成时先检查选择方式是否正确

答案

孔自动或 DR 钻孔工序不能生成时，不要只检查孔本身，也要检查当前选择方式。

1. 确认当前使用的是 DR 钻孔工序或对应孔加工方式。
2. 检查选择方式是否选成了该工序需要的特征方式。

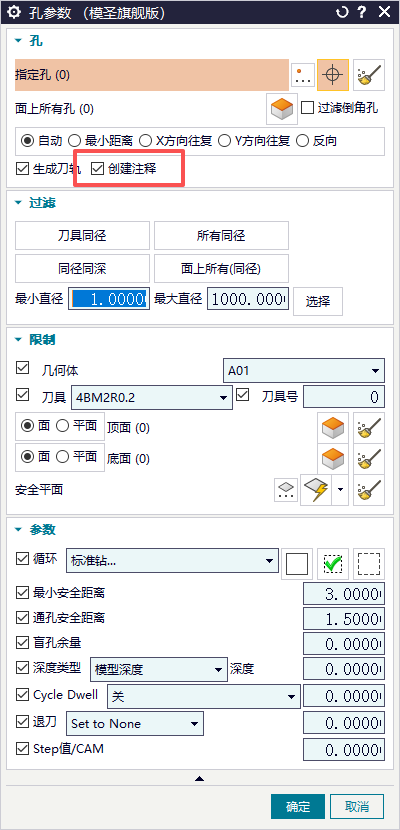

3. 模圣Drill工序选孔常用钻孔参数功能。

不同孔加工方式对几何选择要求不同。方式选错时，看起来像孔识别失败，但实际是入口不匹配。

补充：孔自动编程出现“未选择有关该功能的有效对象”时，优先检查当前选择对象是否是该功能可识别的孔、面或特征对象。若对象类型不符合功能要求，或者当前选择集不是有效加工对象，就会出现此类报警。

补充：报“不是钻孔类操作”时先看调用模板

孔自动编程调用模板时，如果提示操作不属于钻孔类，先检查加工方式和调用操作是否确实为 DRILL 或钻孔模板。不要把铣削类、非孔加工类操作误放到钻孔策略里。

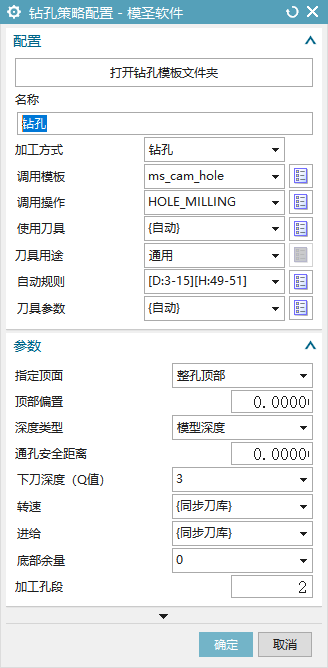

补充：孔自动编程当前孔模板优先按 Drill 类模板处理

孔自动编程配置孔模板时，当前链路确认主要还是按 Drill 类模板和孔自动相关模板处理。使用新版本钻孔操作或不兼容模板时，可能出现配置不成功或不能调用的情况。

1. 先确认使用的是孔自动编程支持的 Drill 类模板。
2. 不要直接套用不兼容的新钻孔操作模板。
3. 在孔自动编程 Excel 或模板配置里检查刀库、工序和模板名称。
4. 配置后用简单孔测试是否能生成。
5. 新策略无法配置成功时，先回到已验证的 Drill 模板。
