NX 基础操作

摆正体摆出来歪，为什么要指定 X 方向？

发布于 2026-06-210 次浏览

答案

摆正体方向不稳时，先给它明确的面方向。

使用摆正体或定坐标前，先选择用于定向的面。
再执行面 + 包容体流程，让面法向作为 ZM+ 参考。

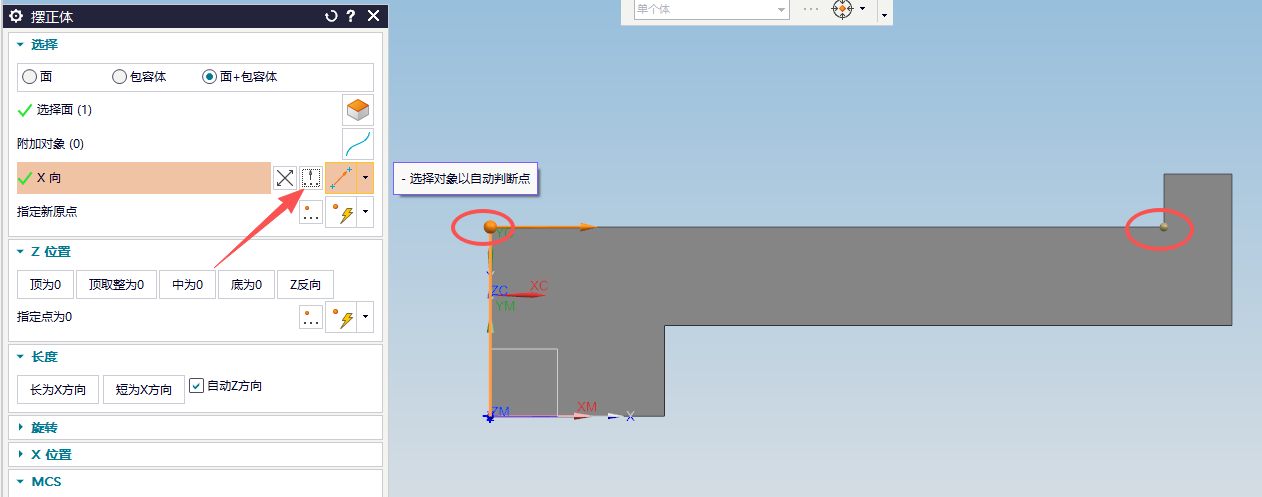

Z型工件倾斜时，指定X方向，选择两点确定X轴的正方向。
需要指定点位时，再选择小圆球或目标点。
选择困难时，可用 END 键切换轴测视角。
生成后检查 MCS 方向，避免后续刀路方向反了。
