6mm 螺丝底孔和 5.0 锥底精孔怎么区分？

答案

精孔、牙孔、销孔等如果孔径接近，单靠自动识别容易混淆。更稳的做法是建立固定颜色规则，用颜色辅助孔自动编程区分孔类型。

1. 先列出现场常用精孔、牙孔、销孔孔径。
2. 给每类孔分配固定颜色，尽量使用对比明显的颜色。

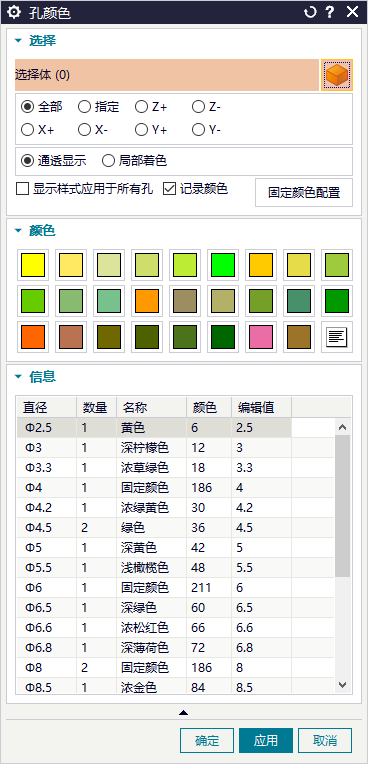

3. 在孔颜色或孔自动配置中维护孔径与颜色规则。
4. 如果当前功能不能自动区分精孔，需要先人工上色。
5. 识别前检查同径孔是否都按同一颜色规则处理。

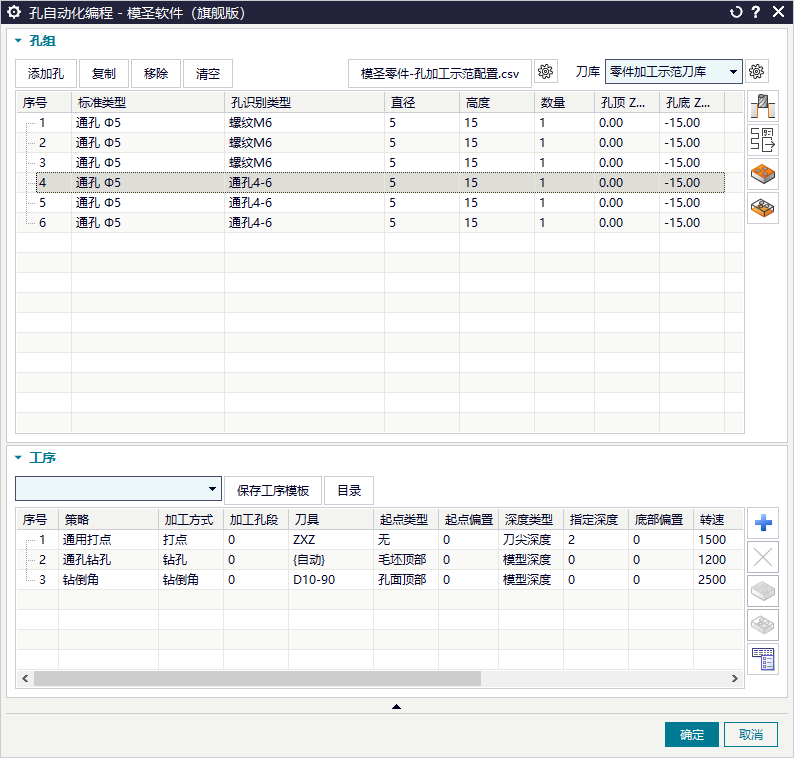

6. 孔自动编程时按颜色、孔径范围或孔类型调用对应策略。
7. 生成后抽查精孔是否调用了正确刀具和工序。

精孔规则要少而固定。颜色规则频繁变化，会让孔自动配置和现场检查都变得更难。

补充：孔自动精孔不识别，先检查直径范围、规则位置和深度差异

例如 5mm 精孔识别不到时，不建议把最小直径和最大直径都写成 5。可设置一个合理范围，如 4.9 到 5.1；同时确认精孔规则在列表中的优先顺序是否靠前，必要时用深度差异把相近孔区分开。

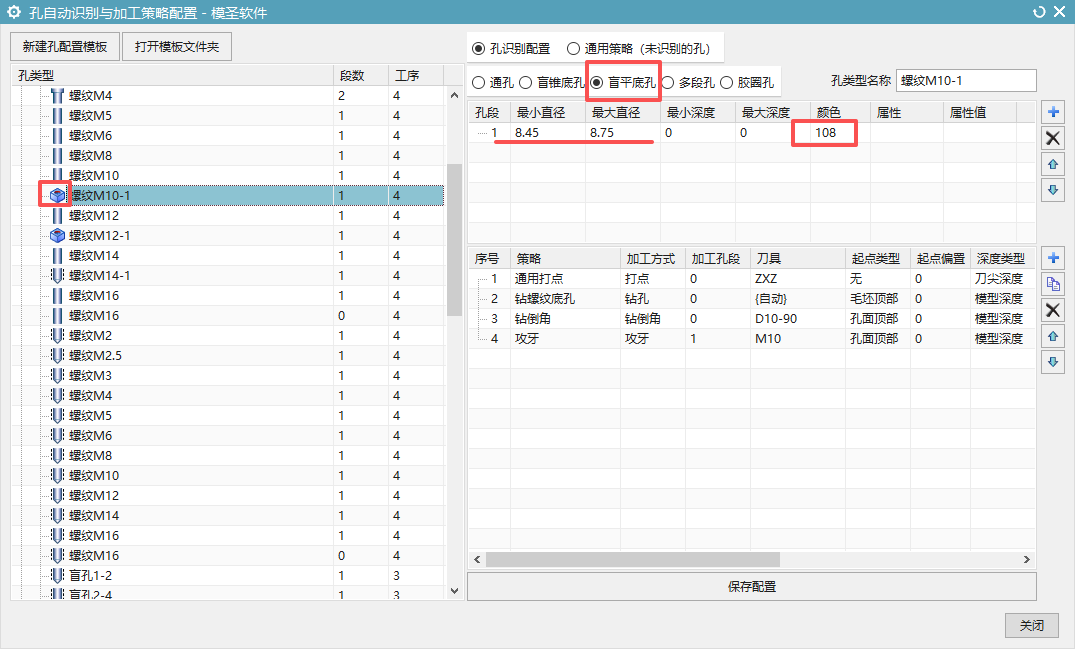

1. 打开孔自动识别与加工策略配置。
2. 检查精孔规则的最小直径和最大直径。
3. 不要把最小、最大都写死为同一个数值。
4. 把更重要、更精确的规则放到前面。
5. 相近孔仍混淆时，可用深度或颜色等条件进一步区分。
