孔自动编程创建成铣刀或直径错误时怎样排查？

答案

孔自动编程生成的刀具类型不对，例如本来想用平刀却变成牛鼻刀，或者本来想用钻头却变成平刀、铣刀，通常要从刀具来源和自动建刀规则两头查。

1. 检查当前指定的模圣刀库里是否有需要的刀具。
2. 检查调用的孔加工模板或策略里是否保存了正确刀具类型。
3. 检查当前编程文件中是否已有同名或同规格刀具，已有刀具可能被优先调用。
4. 检查自动建刀规则，确认刀具类型、直径范围、圆角和缩小量没有把刀具匹配到错误类型。
5. 加工沉头、台阶孔等需要固定刀具类型时，建议优先用直径范围或明确规则限制刀具，不要完全依赖“自动”匹配。
6. 修改后重新生成孔程序，并检查刀具列表和刀路是否符合预期。

简单说，刀库、模板、当前编程文件和自动建刀规则都会影响最终调用到哪把刀。需要稳定调用平刀时，应在规则中把直径范围和刀具类型限定清楚。

补充：自动钻孔调用刀具直径不对时，要检查模板里是否有同名刀具

自动钻孔调用出来的刀具名称正确，但直径与刀库设置不一致时，可能是模板里已有同名或相近名称刀具，导致优先调用了模板刀具。可先删除模板里的旧刀具再测试。

1. 确认刀库中目标刀具直径是否正确。
2. 检查自动钻孔模板内是否有同名刀具。
3. 删除模板里干扰匹配的刀具。
4. 重新调用自动钻孔并生成工序。
5. 检查刀具名称、直径、转速进给是否都来自正确来源。

补充：自动编程输出 H 值为 0，先查刀库和程序刀具参数

自动编程出的程序偶尔出现 H 值为 0，优先检查刀库、模板刀具和后处理读取的刀具参数。H 值通常不是单独凭空生成，而是和刀号、刀补、刀库字段或后处理映射有关。

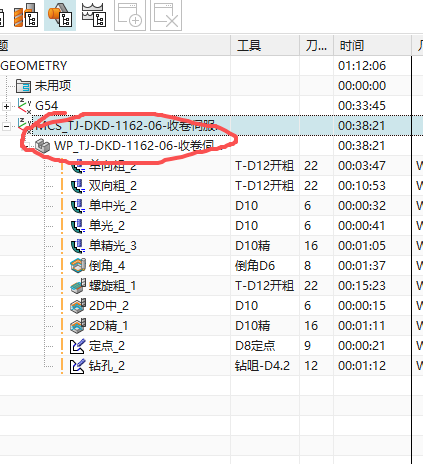

1. 打开对应程序，检查刀具参数截图。
2. 确认刀库里该刀具的刀号、刀补号是否维护。
3. 检查模板刀具是否覆盖了刀库刀具。
4. 确认后处理读取的是刀库字段还是 NX 工序字段。
5. 重新同步刀库参数后再后处理测试。

补充：U 钻识别可在钻孔配置里按孔颜色指定常用 U 钻

自动编程识别不到 U 钻时，可以在钻孔配置里按孔颜色指定常用直径的 U 钻。这样识别到对应颜色或孔型时，就能更容易匹配到目标 U 钻。

1. 进入钻孔配置。
2. 确认 U 钻在刀库中已经维护。
3. 按孔颜色或孔型指定常用 U 钻直径。
4. 保存配置后重新识别孔。
5. 检查打点、钻孔、U 钻、铣刀的匹配结果是否正确。

补充：自动编程孔编不出刀路时，从右侧齿轮检查模板、刀具和颜色 ID

零件自动编程中孔没有出刀路、刀具调用不合理时，先进入界面右侧齿轮配置，检查设置、模板、刀具、进给转速和刀具参数。部分自动识别依赖对应 ID 或颜色，需要按配置要求给特征着色。

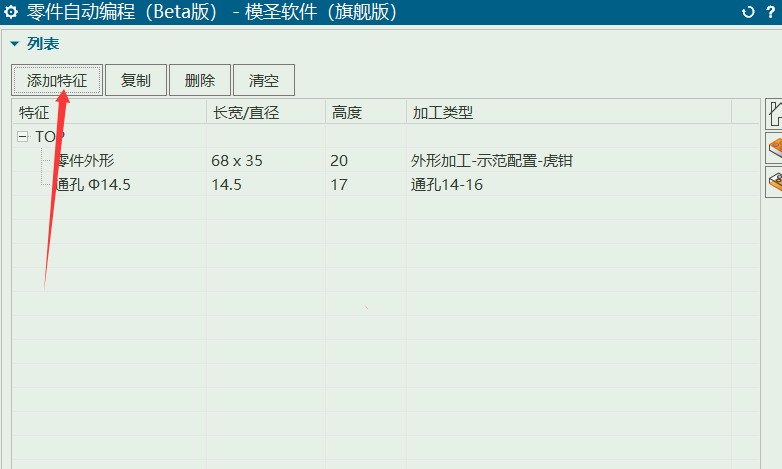

1. 进入零件自动编程界面右侧齿轮配置。
2. 检查孔加工模板是否启用并匹配当前孔类型。
3. 检查刀具库、刀具参数、转速进给是否配置完整。

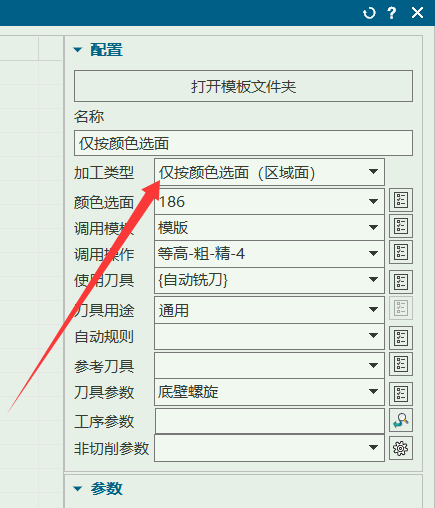

4. 需要颜色或 ID 匹配时，按规则给对应面或特征着色。
5. 重新分析并生成刀路，单独核对孔加工结果。

补充：类似反面沉头结构目前可能只识别为通孔，倒角可用颜色或手动添加特征

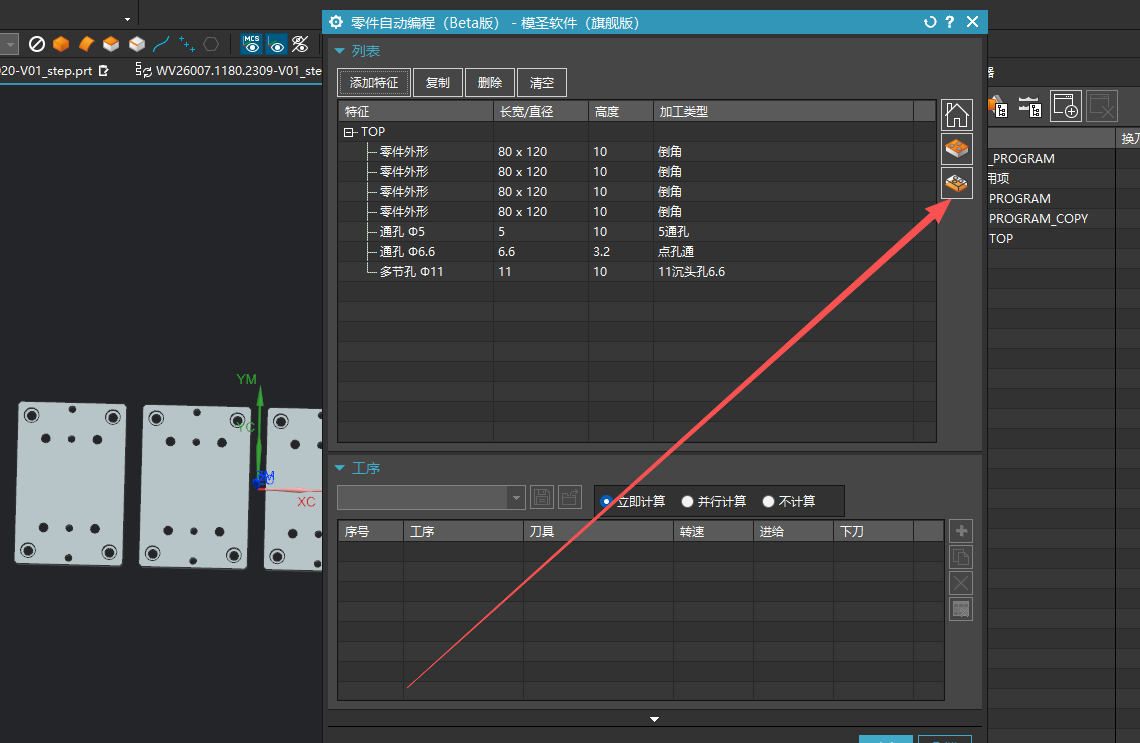

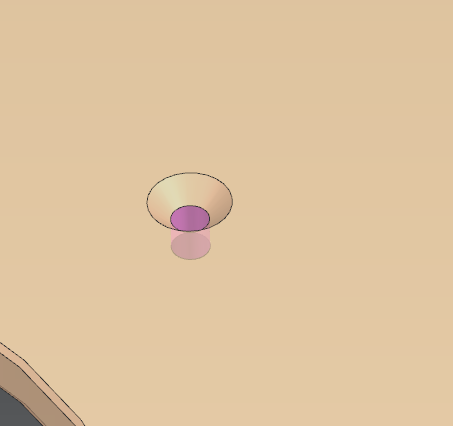

自动孔识别中，部分带沉头或复合结构的孔可能只能识别成通孔。如果倒角或沉头需要单独加工，可用颜色区分，或者在零件自动编程中手动添加特征，再绑定对应加工类型。

1. 先看自动孔识别结果是否只归类为通孔。
2. 如果沉头或倒角没有被识别，先不要强行套多段孔。
3. 可用颜色工具给倒角或沉头区域做标记。
4. 也可在零件自动编程里手动添加特征。
5. 生成后单独核对倒角和孔底是否加工到位。

补充：刀具名称想从 Z5 显示为 Z5.0，可通过名称后缀或自动创建后缀处理

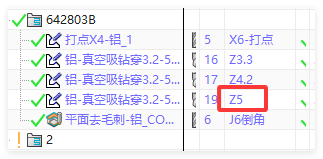

孔自动编程生成的刀具名如果只显示 Z5，而希望统一为 Z5.0，可以在创建刀具时把名称后面加 0，或在自动创建刀具的命名后缀里设置 0。这样生成出来的刀具名称会更符合统一命名习惯。

1. 先确认是刀具名称显示问题，不是刀具直径错误。
2. 手动创建刀具时，可以把名称写成 Z5.0。
3. 自动创建刀具时，检查命名后缀设置。
4. 生成后查看刀具列表和程序单是否同步显示。
5. 命名规则确定后，批量配置要保持一致。

补充：精孔和常规孔规则重叠时，可用颜色过滤提高优先级

精孔配置和常规孔配置同时覆盖同一孔径范围时，系统可能先命中常规孔规则。想让精孔优先走精孔配置，建议先给精孔做颜色区分或单独过滤，再让规则按颜色、孔径和孔段条件匹配。特征太多或尺寸识别不准时，先减少规则重叠，再逐项验证。

1. 先给精孔上颜色或单独标识。
2. 精孔规则中加入颜色过滤。
3. 避免常规孔规则覆盖同一条件。
4. 孔径、孔深和孔段条件要分开检查。
5. 识别不准时先用少量孔测试规则。

补充：孔自动配置先按最大钻头、孔径范围和通孔安全距离整理

孔自动编程最容易配置的一类，建议先按现场最大钻头、常用孔径范围、点孔、钻孔、通孔安全距离和盲孔余量整理。通孔如果没有设置通孔安全距离，打穿深度可能不够；通孔、盲孔、沉孔和攻丝不要混用同一套规则。

1. 先确定最大钻头直径。
2. 按孔径范围分点孔、钻孔、精孔和攻丝。
3. 通孔设置通孔安全距离。
4. 盲孔单独设置底部余量。
5. 自带模板能用，自建模板也可以，但规则要分清。

补充：孔自动想同步刀库转速进给，先确认加工助手关键字设置

孔自动识别到同样刀具后，转速、进给、倒角等参数没有同步，常见原因是加工助手关键字或刀具匹配规则还没设置。自动识别不到时可先手动输入或补齐关键字，再验证是否能从刀库或参数库匹配到正确参数。

1. 确认刀库里已有对应刀具和参数。
2. 检查加工助手关键字是否配置。
3. 确认刀具名称、直径和类型能匹配。
4. 自动识别失败时先手动输入测试。
5. 倒角大小等特殊参数要单独检查是否支持自动同步。

补充：同步刀库参数可用于批量刷新转速和进给

刀库里的转速、进给改完后，已生成的工序不一定自动刷新。需要让当前工序重新读取刀库参数时，可使用同步刀库参数功能，再检查刀具、直径、刀具类型和工序模板是否匹配。

1. 先确认刀库中对应刀具参数已经维护好。
2. 选择需要更新的工序或程序组。
3. 执行同步刀库参数。
4. 核对转速、进给、下刀等关键参数是否变为预期值。
5. 同步无效时，检查刀具名称、直径、类型是否匹配。

补充：页签刀具参数没读出来时，检查加工助手同步项是否勾选

页签模板里已经配置了刀具，但生成刀路后只读取了部分参数，通常要检查加工助手或页签同步设置。默认可能只读取转速、进给，其他刀具参数需要勾选对应同步项后才会带入。

1. 先确认刀库中该刀具参数完整。
2. 检查页签模板是否引用了正确刀具。
3. 打开加工助手或页签同步相关设置。
4. 勾选需要同步的刀具参数项。
5. 重新插入模板并检查转速、进给、刀长、刀柄等参数。

补充：反面沉头孔正面加工时，可用指定底面或毛坯逻辑控制打穿

反面沉头孔在正面自动孔里没有按预期打穿时，不要只删掉通孔或整个孔特征。更稳的做法是检查孔自动规则、指定底面、毛坯高度和通孔加工开关，让沉头、通孔和倒角各自按需要生成。

1. 确认该孔是正面通孔、反面沉头，还是多段孔。
2. 需要正面打穿时，检查通孔加工是否启用。
3. 不想加工通孔但要加工沉头时，单独控制通孔开关。
4. 自动识别不准时，用指定底面辅助判断孔深。
5. 仍不能稳定识别时，先把该类孔单独拎出来做模板验证。

补充：孔配置更适合按直径范围和孔段规则维护，不要依赖序号记忆

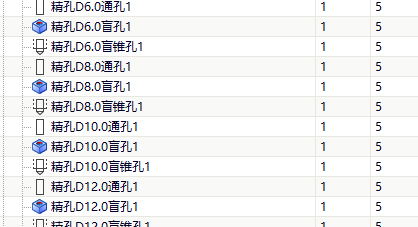

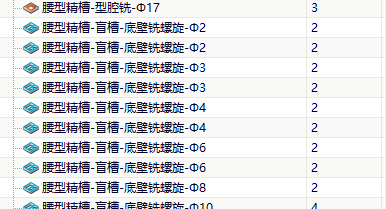

孔自动编程配置多了以后，单纯按序号记忆很容易维护错。更稳的方式是把孔径范围、孔段类型、刀具和加工方式放在表格规则中维护，并在修改前备份配置。

1. 先把常用孔按直径范围、孔段和加工方式分组。
2. 在配置表中复制相近规则，再按直径和刀具微调。
3. 不要只记“第几条规则”，要看规则条件本身。
4. 修改前备份配置文件，避免批量粘贴误改。
5. 改完用单个孔验证，再用于整板或整件。

补充：只想加工局部段时，可用 MCS 指定底面限制识别和加工范围

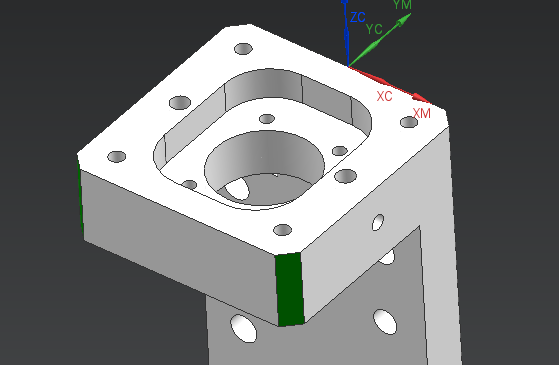

自动识别到的加工区域过多时，不一定要全部手动删。可以结合 MCS 指定底面或指定加工段，让自动编程只处理需要的高度范围。

1. 先确认要加工的是哪一个高度段或底面。
2. 在 MCS 或相关入口中指定底面。
3. 重新识别或生成刀路，检查是否只保留目标区域。
4. 对于多台阶零件，逐段验证后再批量使用。
5. 如果仍识别过多，再配合颜色、边界或手动筛选。

补充：页签生成后仍以模板参数为主时，要确认是否启用刀库参数同步

页签模板本身会带入一套转速、进给和切深参数。如果希望以刀库参数为主，不能只换刀具名称，还要确认模板、透明助手或加工助手中的刀库参数同步规则已经启用。

1. 检查模板工序内是否固定写死了转速和进给。
2. 确认刀库中对应刀具已有完整切削参数。
3. 在透明助手或加工助手中启用同步刀库参数。
4. 按工序名称或关键字绑定需要同步的参数类型。
5. 插入页签后换刀并重新检查参数是否更新。
