草图里有重复线条导致拉伸报错，怎么快速处理？
正文
草图或曲线特别密集时，如果里面有重复线条，后续拉伸、生成片体或封闭区域识别可能报错。
- 先备份当前草图或曲线对象。

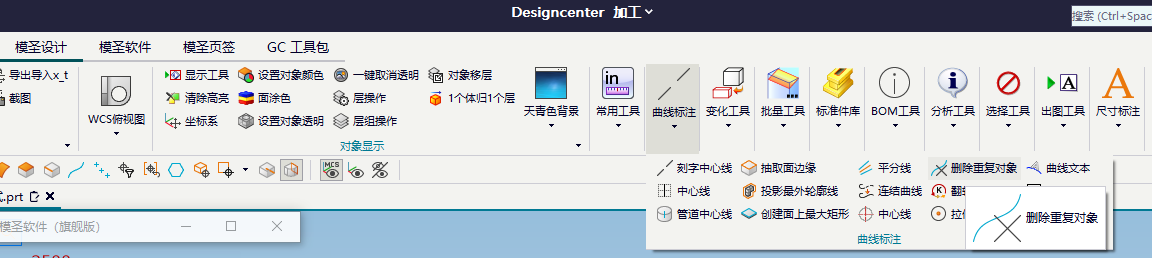

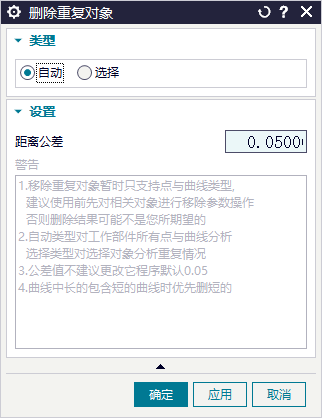

- 使用“自动删除重复对象”或移出重复对象类功能，清理重叠线段。
- 清理后重新检查开放端、断线和小碎线。
- 再执行拉伸或片体操作。
如果清理后仍报错，继续检查是否存在未闭合轮廓、微小断点或自交曲线。
