2D 转 3D 识别失败或只出外形，怎样提高成功率？

答案

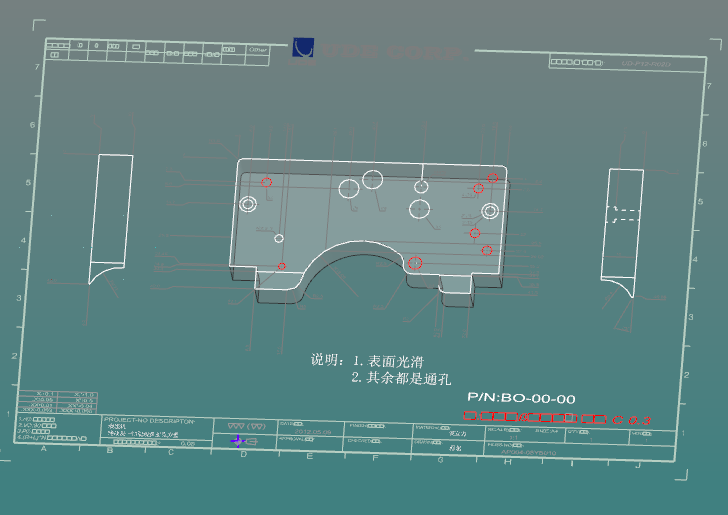

先让 2D 图纸变干净。复杂图纸、标注线太多、视图不完整或特征缺失时，转换结果可能只剩外形或平面。

1. 优先使用简单、规整的平板类图纸测试。
2. 删除视图外标注线、说明文字和多余辅助线。
3. 检查第一视角/第三视角是否设置正确。
4. 在默认设置中按颜色过滤标注线、中心线等干扰对象。
5. 复杂图纸不要期望一次完整自动建模，必要时手工补面或补特征。

补充：2D 转 3D 失败时要检查视角、样条边和线圆弧导入方式

同一张图纸如果只是简单外形通常容易成功，复杂一点、三视图信息不完整、腰槽边界被识别成样条或没有可选边时，就可能出现只拉出外形、孔槽无法选择、打点选不上等问题。

1. 先确认图纸视角和第一角法/第三角法方向是否正确。
2. 把无关标注线、中心线、说明文字和多余辅助线清理掉。
3. 腰槽、圆孔等对象应尽量保持为线段、圆弧和圆，不要变成难以识别的样条边。
4. 导入 DWG/DXF 时，优先尝试按线和圆弧导入。
5. 三视图或产品图识别不稳定时，可先用两视图、简单测试图验证功能边界。
6. 仍不能生成正确实体时，不要强行依赖自动识别，应手动补面、补边或建模。

该功能对图纸规范依赖较高。复杂图纸和非标准画法的成功率会明显下降，适合先从简单平板件建立判断标准。

补充：直接转成方块或沉头异常时先降低图纸复杂度

2D 转 3D 不是所有 CAD 图纸都能直接还原实体。直接转成方块、只识别外形和大孔、沉头孔穿透或复杂图失败时，通常说明图纸线型、视图、标注干扰或孔槽表达不适合当前识别逻辑。

1. 先用简单、干净、标准视图的图纸测试。
2. 清除图框、标注、中心线、文字和无关辅助线。
3. 确认视角设置与图纸一致。
4. 检查孔、沉头、腰槽是否由可识别的圆、圆弧和直线组成。
5. 复杂产品图或非标准画法不要强行依赖自动转换，可手工补面、补孔或重新建模。

补充：2D 转 3D 对图纸规范性要求较高

2D 转 3D 不是通用智能建模。图纸中的线型、孔表达、沉头孔表达和特征边界越规范，识别结果越稳定；如果图纸本身表达不清，可能出现只生成外形、槽或沉头孔缺失等情况。

1. 优先使用线型清楚、投影视图规范的 2D 图纸测试。
2. 识别前检查孔、沉头孔、槽等特征是否有完整投影线。
3. 如果只识别出外形，先不要继续改参数，先回到图纸检查线型和特征表达。
4. 产品类或表达不规范的图纸，当前成功率可能较低。
5. 必要时把识别结果当作辅助基础，再手动补建缺失特征。

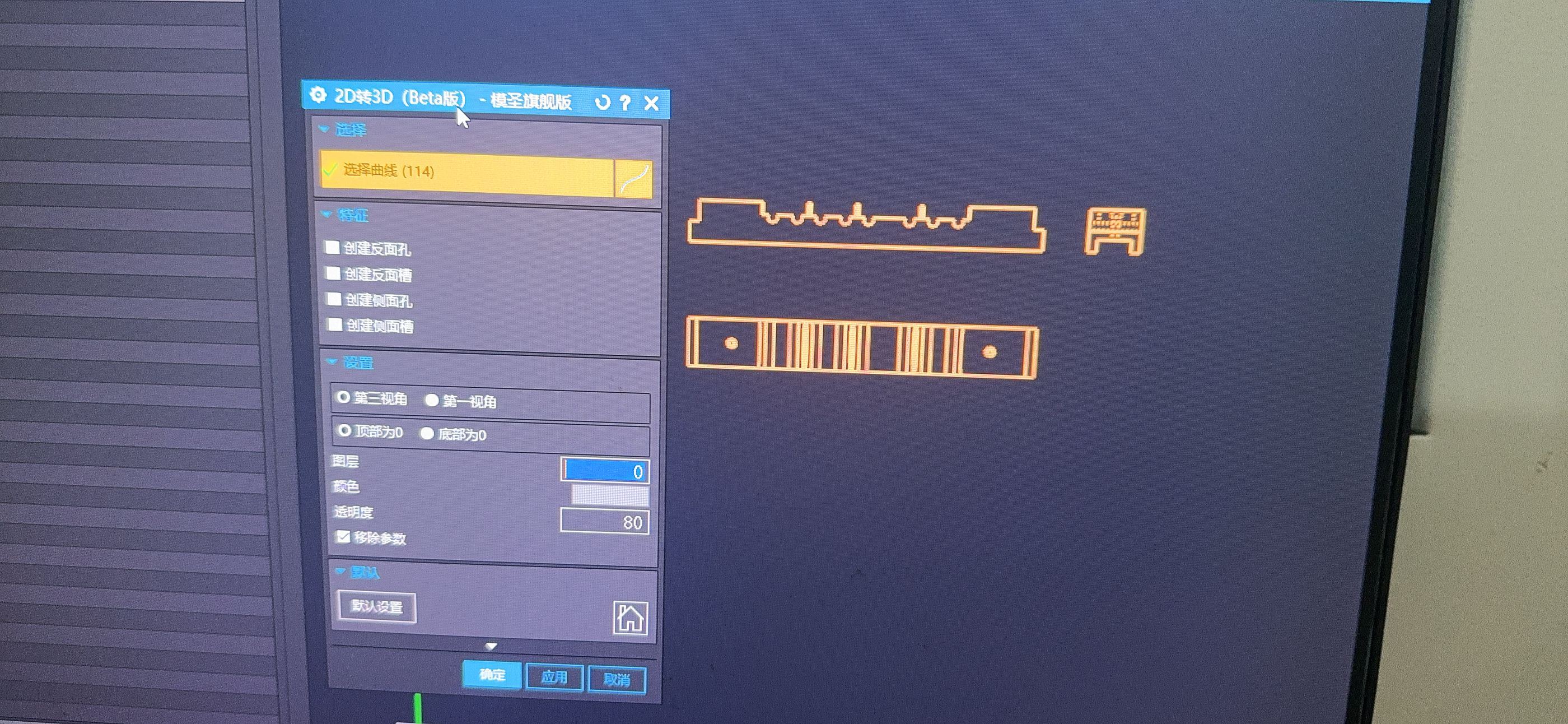

补充：测试版 2D 转 3D 更适合自动化大板类图纸

当前 2D 转 3D 对图纸复杂度比较敏感。复杂产品、特征表达不标准或图纸线型混乱时，识别结果可能不理想；相对规则的自动化大板类图纸更适合尝试。

1. 优先用规则、线型清楚的大板类图纸测试。
2. 复杂产品图纸不要预期一次完整识别。
3. 识别失败时，先检查图纸线型、孔表达和特征边界。
4. 必要时只把识别结果作为辅助建模基础。

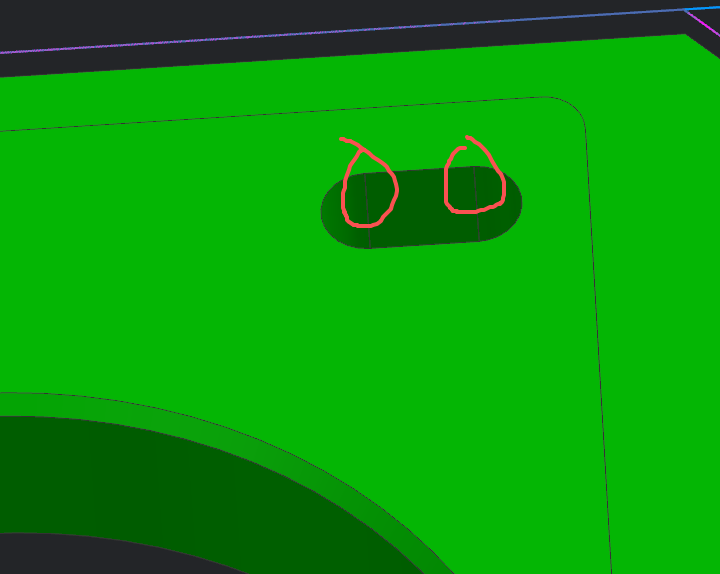

补充：2D 转 3D 后腰槽识别异常，先处理虚线、样条和断线

2D 转 3D 后如果腰槽被拉成曲面、识别不出槽形或只出外轮廓，通常要回到二维曲线质量上检查。虚线、未打断的连续线、样条没有转换为直线和圆弧，都可能导致自动识别失败。

1. 先检查原始 2D 图里槽轮廓是否闭合、是否有重叠线。
2. 虚线不要直接作为自动识别对象，必要时先转换为有效实线轮廓。
3. 样条曲线导入后尽量转换成直线和圆弧。
4. 线段连在一起时，可先用简化曲线或打断曲线处理轮廓分段。
5. 如果实体已经由异常曲线拉伸成曲面槽，优先修正 2D 源图后重新生成 3D。

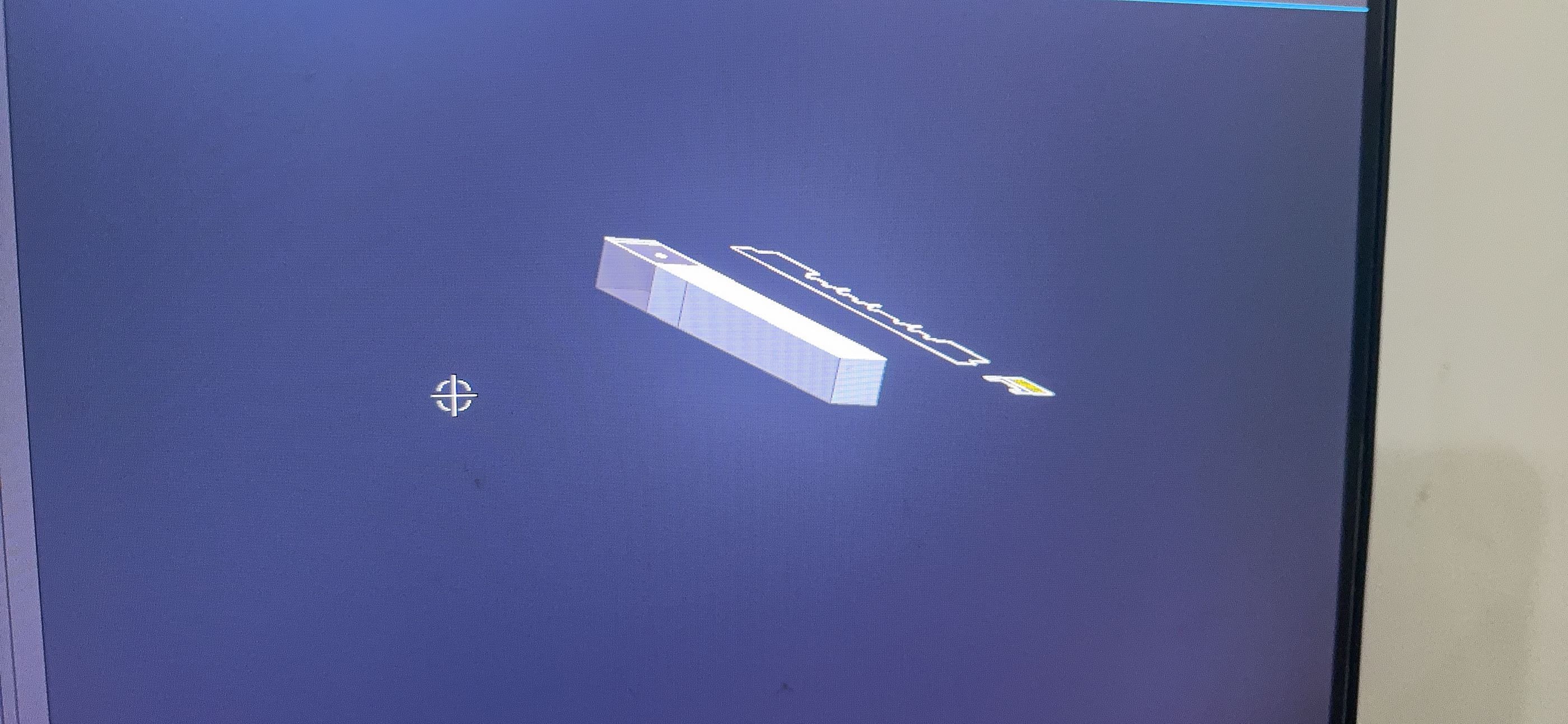

补充：2D 转 3D 只生成片体时，要检查视图是否足够

2D 转 3D 如果只得到一个片体或一个没有厚度的面，要检查源图是不是只有单一视图。复杂零件通常至少需要顶视图和侧视图等能表达高度/厚度的信息，否则工具只能根据有限曲线生成不完整结果。

1. 检查 2D 图是否只有一个平面视图。
2. 至少准备能表达高度或厚度关系的第二视图。
3. 确认视图之间比例、方向和基准位置一致。
4. 源图曲线要先清理重线、断线和样条问题。
5. 若自动结果仍只是片体，可先手动建模关键形体，再等待工具后续优化。

补充：2D 转 3D 的沉头孔识别异常时先换视角

2D 转 3D 时，沉头孔、台阶孔被识别成普通同孔，常见原因是当前视图提供的信息不够完整。可以先切换到能表达台阶或沉头结构的视角再识别；两视图都试过仍没有台阶时，再检查线型、标注线、中心线和颜色过滤。

1. 确认图纸里沉头或台阶结构有明确的侧向表达。
2. 先换到另一视角重新识别。
3. 检查线和圆弧是否断开、重叠或被颜色过滤排除。
4. 必要时先整理标注线、中心线和轮廓线。
5. 仍不准确时，把该孔转为手动建模或待人工复核。

补充：PDF 转 CAD 后再转 3D，要先检查 CAD 几何是否可靠

只有 PDF 图纸时，可以先尝试 PDF 转 CAD，再用 2D 转 3D 功能识别。但 PDF 转 CAD 后可能存在尺寸比例、线段断裂、圆弧失真等问题，CAD 几何不可靠时，后续 2D 转 3D 也容易失败。

1. 先把 PDF 转成 CAD。
2. 检查比例、尺寸和关键圆弧是否正确。
3. 修复断线、重线和不闭合轮廓。
4. CAD 几何干净后再执行 2D 转 3D。
5. 若 PDF 转出的 CAD 误差较大，建议按图纸重新绘制关键轮廓。

补充：2D 图颜色全一样时，自动识别区域会很困难

从 2D 图识别加工区域时，如果线条和标注全是同一种颜色，自动区分边界、标注和加工对象会困难。可先用颜色过滤、删除无关标注或重新整理图层，再进行识别；不要把标注也一起选进加工区域。

1. 检查 2D 图里加工轮廓、标注和辅助线是否同色。
2. 若颜色可区分，先用颜色过滤。
3. 全同色时，先删除或隐藏不需要的标注。
4. 只保留加工轮廓再识别。
5. 识别后检查加工区域是否为空或选错对象。

补充：2D 转 3D 更适合简单图形，复杂图纸要先整理

2D 转 3D 当前更适合简单、干净、封闭关系清楚的图形。复杂图纸、断线、标注和轮廓混在一起时，先整理 CAD 线条、删除无关对象、修复闭合，再尝试转换。

1. 先确认 2D 图线条连续且闭合。
2. 删除标注、辅助线和不参与建模的对象。
3. 检查比例和单位。
4. 简单轮廓先测试转换。
5. 复杂图形不要期待一次自动完成。

补充：2D 转 3D 更依赖完整三视图和线段对齐

2D 转 3D 不是只给一个视图就能完整拉出孔、槽和外形。缺少视图、线段不对齐、CAD 线条断裂或比例单位异常，都会导致只生成方块或孔槽缺失。

1. 准备完整三视图。
2. 确认各视图互相对齐。
3. 检查线段是否断开、重叠或不到位。
4. 清理标注、辅助线和无关对象。
5. 先用简单图形测试，再处理复杂图档。

补充：2D 转 3D 后全变通孔时，要重点检查虚线和孔深表达

二维图转换三维孔特征时，如果底孔、盲孔或台阶孔全部变成通孔，通常说明图纸中的虚线、剖视表达或孔深标注没有被正确识别。先用单个典型孔验证识别结果，再批量转换。

1. 检查二维图中虚线、中心线、孔深标注是否完整。
2. 优先拿一个典型孔单独转换，确认孔型和深度是否正确。
3. 如果虚线识别不稳定，可先手工整理线型或改用更明确的剖视表达。
4. 转换后不要直接进入自动编程，要先检查通孔、盲孔、沉头段是否正确。
5. 无法稳定识别的孔，建议按待审核流程人工复核后再发布工艺规则。
