异形拼料后零件 Z 向歪了先检查什么？

正文

异形拼料完成后，如果发现零件 Z 向歪斜，先不要急着改刀路或重新排版，优先检查零件坐标和摆正状态。

建议流程：

1. 确认零件是否已经执行摆正体或坐标摆正。
2. 检查当前工作坐标和加工坐标是否一致。
3. 重新摆正后再进行排料或拼料。
4. 用调整拼料板块翻转工件。

如果摆正前就进行拼料，后续生成的加工方向和 Z 向就可能出现偏差。

补充：拼料不理想时先退让尺寸范围再验证

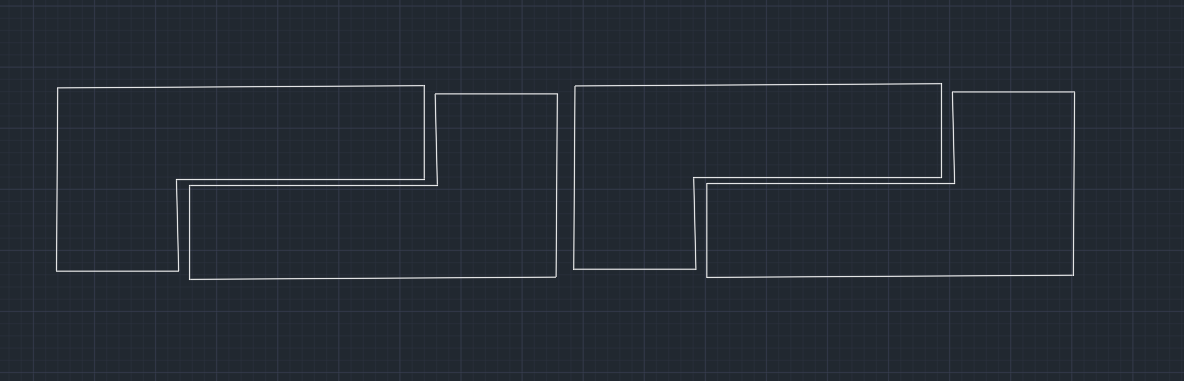

简单零件反而拼不出想要的形状时，可能是尺寸范围卡得太死，或特殊尺寸配置没有覆盖当前零件。可先让软件按识别尺寸生成一次，再看不满意的位置，回到对应特征或尺寸框架里调整。

1. 先直接识别，让软件读取实际尺寸。
2. 查看下料尺寸、长度范围和特殊尺寸配置是否符合当前零件。
3. 如果拼料形状不理想，可适当把长度范围退让一点。
4. 重新生成一次，观察排料方向和间距是否改善。
5. 不要为了追求绝对完美把尺寸规则写得过死，先保证可稳定复用。
