自动拼料功能在哪里？

正文

入口：模圣软件 → 建模工具 → 自动拼料。

1. 打开 NX。
2. 进入模圣软件菜单。
3. 找到建模工具。
4. 点击自动拼料。

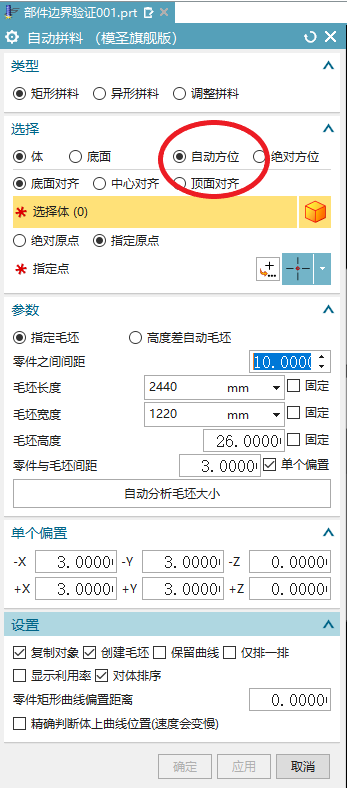

5. 按需要设置排列数量、方向、间距或其它拼料参数。
6. 生成后检查零件之间是否干涉，毛坯边距是否足够。

补充：拼料不理想时先退让尺寸范围再验证

简单零件反而拼不出想要的形状时，可能是尺寸范围卡得太死，或特殊尺寸配置没有覆盖当前零件。可先让软件按识别尺寸生成一次，再看不满意的位置，回到对应特征或尺寸框架里调整。

1. 先直接识别，让软件读取实际尺寸。
2. 查看下料尺寸、长度范围和特殊尺寸配置是否符合当前零件。
3. 如果拼料形状不理想，可适当把长度范围退让一点。
4. 重新生成一次，观察排料方向和间距是否改善。
5. 不要为了追求绝对完美把尺寸规则写得过死，先保证可稳定复用。
