怎么批量设置夹持器?

正文

需要批量设置夹持器时,可以在对应加工策略中设置夹持器,而不是逐条刀路手动处理。

  • 先确认哪些策略需要同一夹持器。

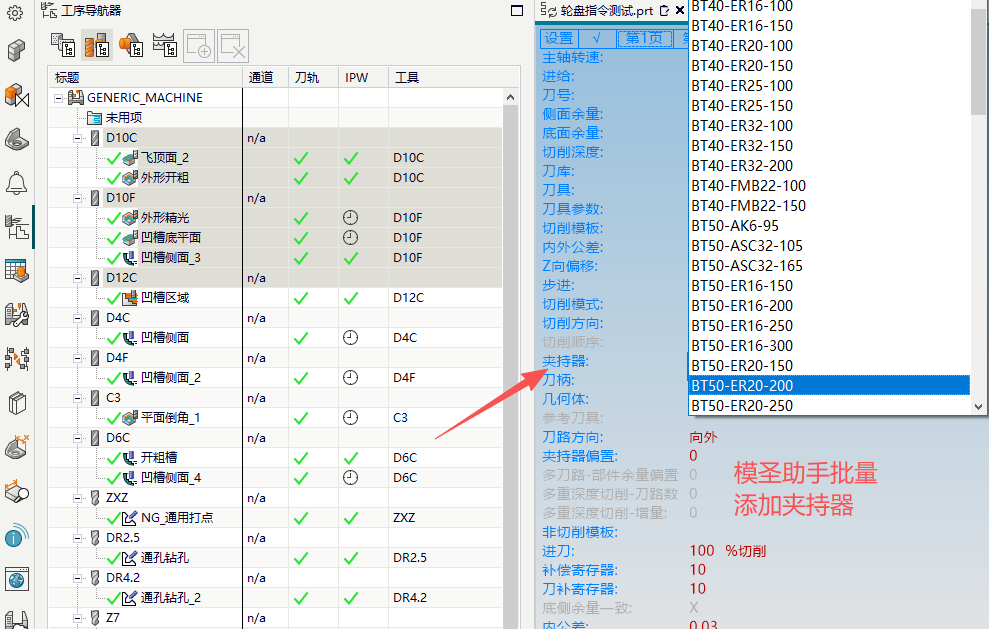

  • 在策略层用加工助手,透明助手设置夹持器。
  • 生成后抽查刀具、夹持器和干涉情况。

补充:夹持器可以按选中的刀具批量添加

需要给多把刀配置夹持器时,不必一把一把重复添加。可先选中所有需要处理的刀具,或选中对应刀架,再执行添加夹持器操作。批量完成后仍要逐项检查关键参数。

  • 批量添加适合先建立基础夹持器数据。
  • 不同刀具伸出长度不同,添加后要复核。
  • 五轴或深腔加工还要结合仿真检查避让空间。

补充:夹持器要从模圣刀库体系中添加才更容易被识别

模板里看似有夹持器,不代表程序单、最短刀长或模圣算法一定能读到。需要参与刀长、避空、碰撞或程序单输出时,应优先在模圣刀库或夹持器管理中添加,再回到刀具参数中检查是否关联成功。

  1. 先确认当前刀具在模圣刀库中存在。

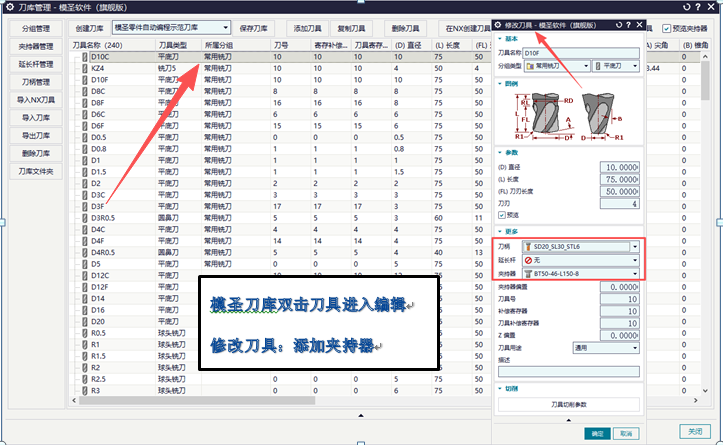

  2. 从模圣的刀柄/夹持器入口添加或导入夹持器。
  3. 把夹持器关联到具体刀具。
  4. 回到刀具参数中检查夹持器名称、长度和伸出量。
  5. 重新计算刀长或输出程序单,确认夹持器字段能被读取。

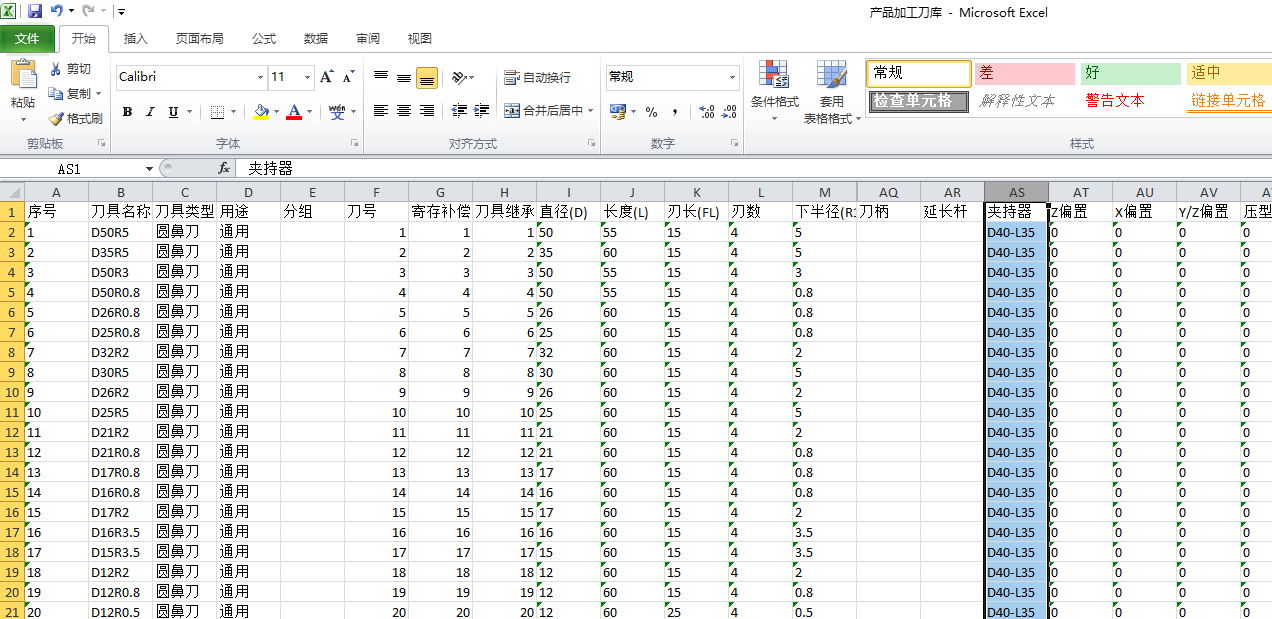

导出表格添加最适合大批量添加:
