颜色自动编程用颜色 ID 时要注意什么？

正文

关键：颜色名称方便人看，颜色 ID 才是配置匹配的核心。

1. 先确定模型上目标面使用的实际颜色。

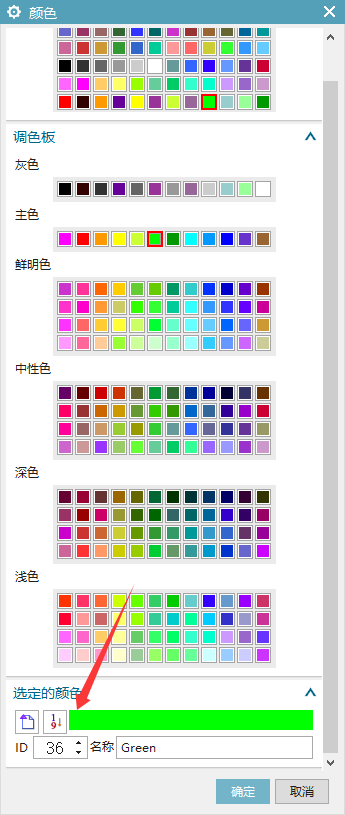

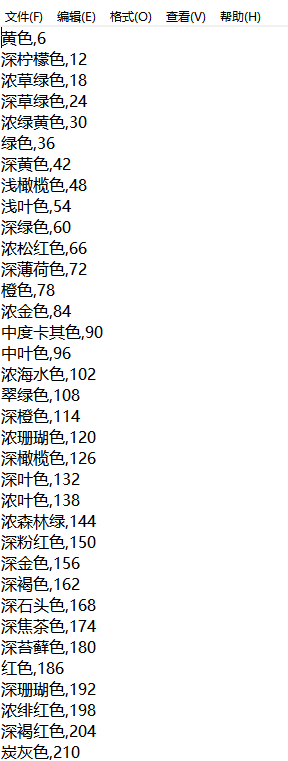

2. 在颜色表中查看对应颜色 ID。
3. 配置颜色自动编程时填写或选择对应 ID。
4. 颜色名称可以改成便于识别的中文名称。
5. 不要只按视觉相近的颜色判断，尤其是深浅相近的颜色。
6. 生成前用少量面测试颜色识别是否命中。

补充：异形面、斜面或曲面想走颜色规则时，不是随便使用颜色工具上色即可，而是要先确认自动编程配置里使用哪一个颜色，再把目标面改成完全一致的颜色。颜色不一致时，规则不会命中。

补充：颜色面抓取要核对颜色 ID

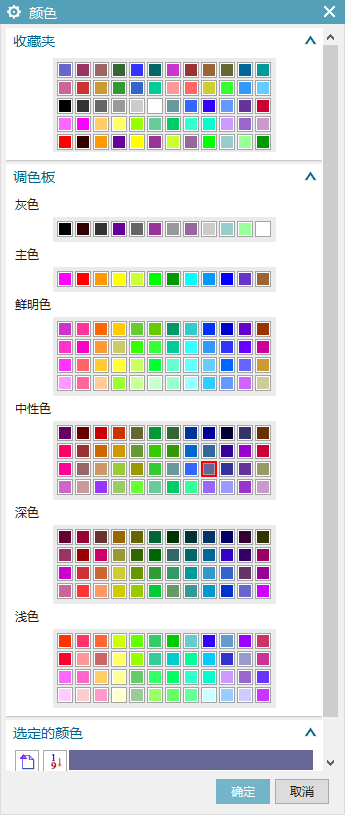

如果提示“设置了颜色面抓取，但未找到面”，不要只看模型显示出来的颜色，也不要只按 RGB 值判断。应进入颜色表或相关配置，确认当前规则使用的是颜色 ID，并核对模型面的实际颜色 ID 是否一致。
