制图程序单固定单元格坐标应该怎样测量？

答案

关键区别：制图模板按 X、Y 坐标定位，Excel 模板按行列定位，两者不能混用。

1. 先在制图模板中找到文字要放置的位置。

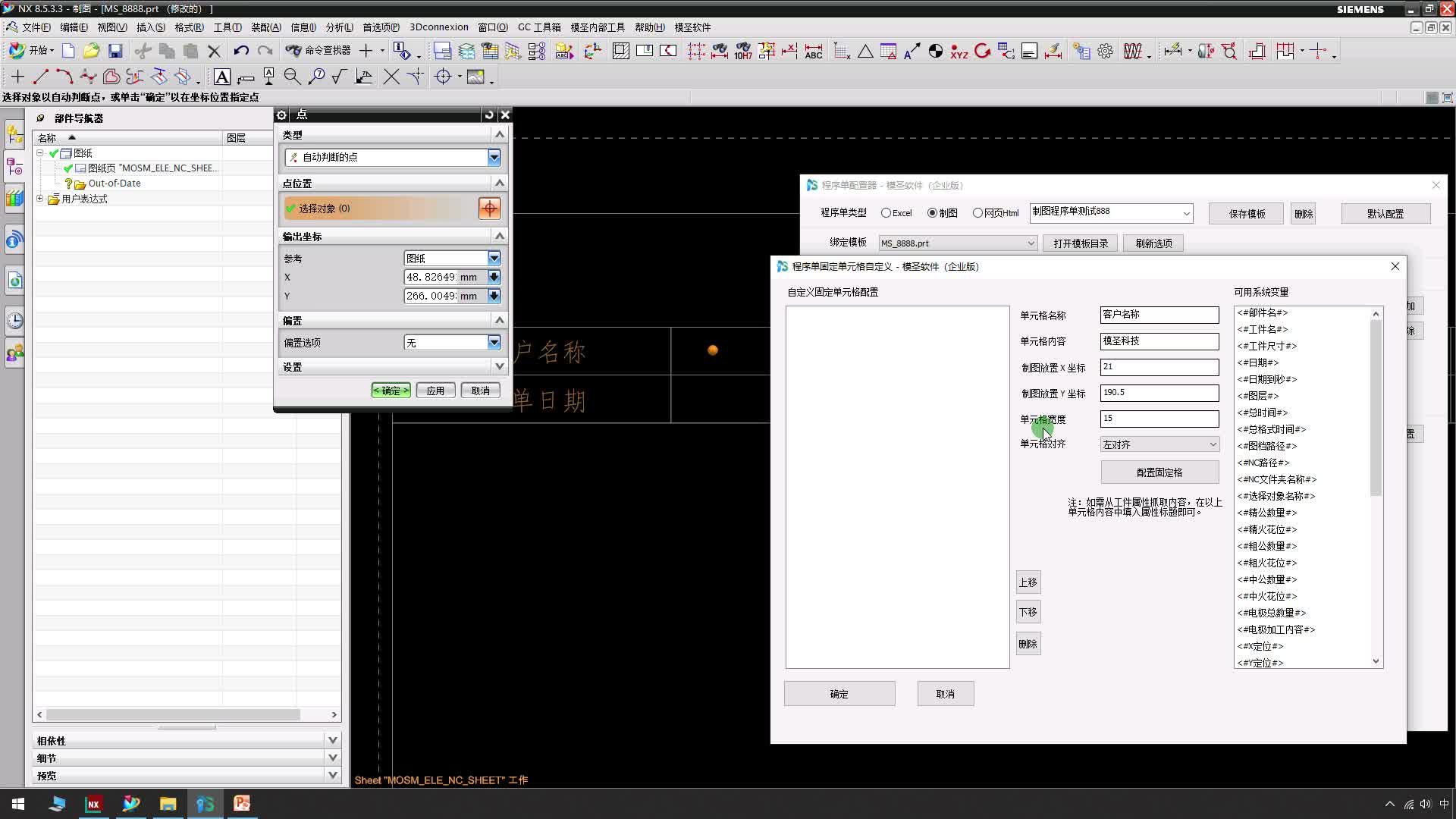

2. 使用创建点或测量方式读取该位置相对于图纸页的坐标。
3. 把 X 坐标填到制图放置 X 坐标。
4. 把 Y 坐标填到制图放置 Y 坐标。
5. 同一行的字段通常 Y 坐标一致。
6. 同一列的字段通常 X 坐标一致。
7. 坐标填写后建议先输出一份结果检查位置是否偏移。

补充：制图程序单字段要测坐标，表格程序单看列号

表格程序单通常按 A、B、C 这类列号配置字段，制图程序单则需要配置字段坐标。制图坐标可以从图框左下角或外框基准点开始测量，再把测得的坐标填入字段配置。

1. 表格程序单：打开 Excel 模板，确认字段所在列。
2. 制图程序单：打开制图模板，确定图框外框基准点。
3. 从左下角或外框基准点测量字段坐标。
4. 把坐标填入制图程序单字段配置。
5. 输出一份测试程序单，微调坐标位置。
