制图程序单尺寸文本字体怎样控制？

答案

控制项：尺寸文本字体决定标注文字使用的字体。

1. 进入默认配置公共参数。
2. 找到尺寸文本字体参数。
3. 填写需要使用的字体名称。
4. 字体名称应与当前 NX 环境中可用字体保持一致。
5. 保存配置后重新输出制图程序单。

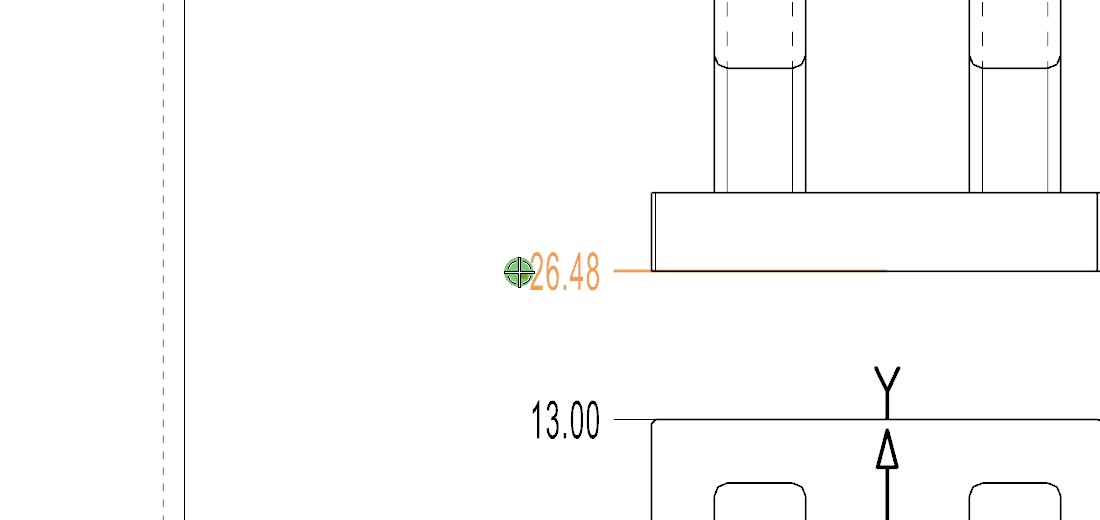

6. 检查尺寸标注文字是否已按新字体显示。

补充：文字变方格时先检查制图字体

制图程序单有时文字变成方格，常见原因是字体不兼容或默认字体没有正确带出。新装 NX/UG 后，制图字体可能仍是 UG 字体，需要在制图默认设置或文本设置中改成可稳定显示的标准字体。

1. 打开制图相关默认设置。
2. 检查文本字体、尺寸字体和程序单模板字体。
3. 把不稳定的 UG 字体改成常用标准字体。
4. 修改后重新生成制图程序单验证。
5. 配置稳定后导出或备份用户默认设置，方便换版本后恢复。
