制图程序单尺寸标注字号怎样固定？

答案

区别：自动适合跟随模型变化，固定值适合统一标注字号。

1. 进入默认配置公共参数。
2. 找到尺寸标注大小方式。
3. 选择自动时，系统会根据模型自动计算标注大小。
4. 填写固定数值时，标注会按该数值输出。

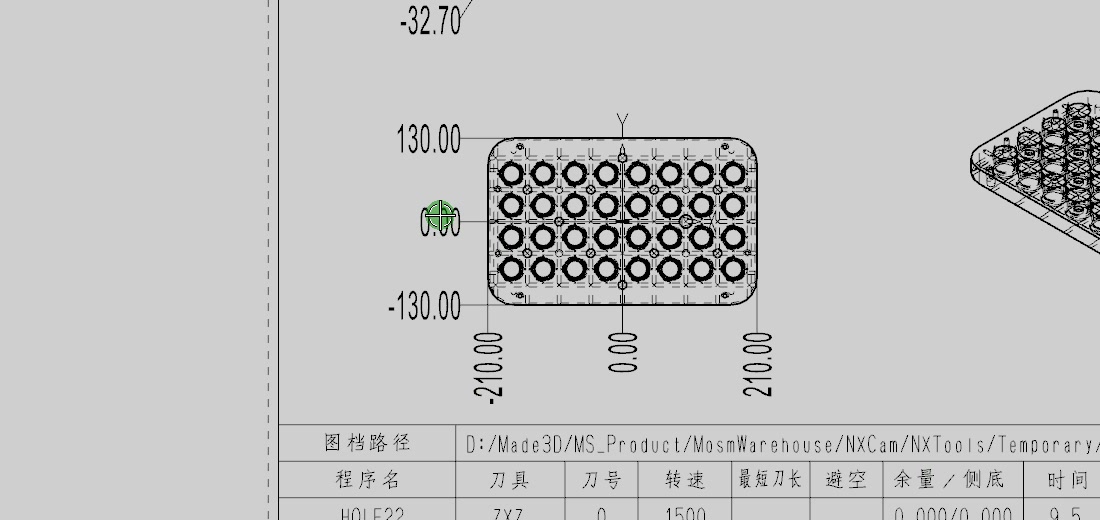

5. 例如填写 5.5 后，制图标注会明显变大。
6. 修改后重新输出制图程序单验证文字大小。

补充：文字变方格时先检查制图字体

制图程序单有时文字变成方格，常见原因是字体不兼容或默认字体没有正确带出。新装 NX/UG 后，制图字体可能仍是 UG 字体，需要在制图默认设置或文本设置中改成可稳定显示的标准字体。

1. 打开制图相关默认设置。
2. 检查文本字体、尺寸字体和程序单模板字体。
3. 把不稳定的 UG 字体改成常用标准字体。
4. 修改后重新生成制图程序单验证。
5. 配置稳定后导出或备份用户默认设置，方便换版本后恢复。
