孔自动编程识别不到半孔或螺纹孔时怎么处理？

正文

孔识别不到时，要先判断是模型面问题还是孔配置问题。如果模型里的孔是两半面，孔自动编程可能无法按完整孔稳定识别；如果是螺纹孔，则可以通过孔径范围和策略配置辅助识别。

两半面孔的处理

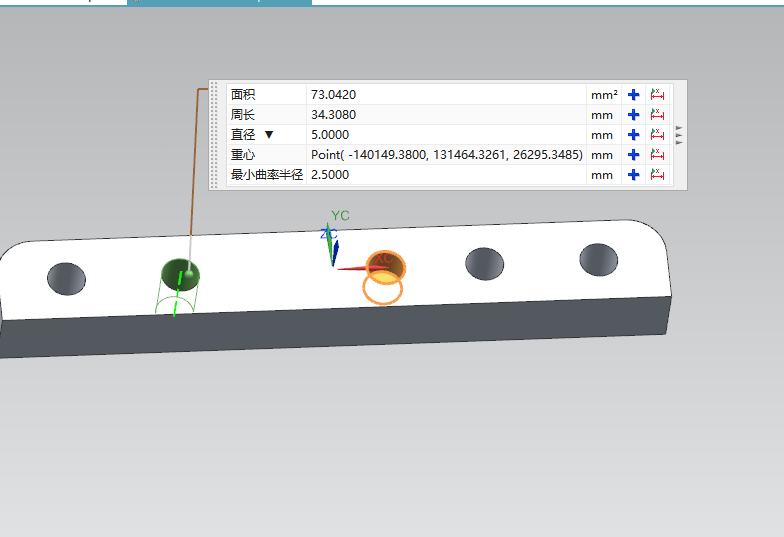

1. 先观察孔面是否被分成两个半面，尤其是孔边界有明显分割线时。

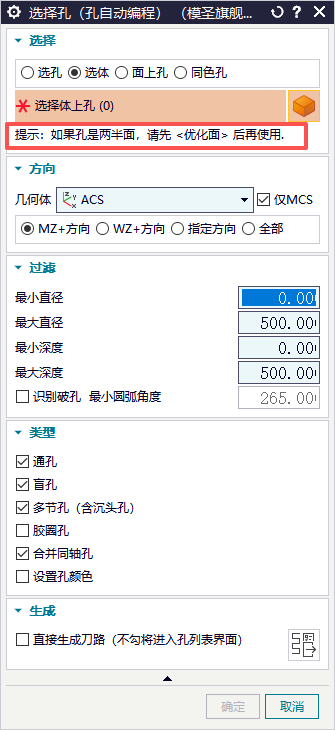

2. 如果选择孔界面提示“如果孔是两半面，先优化面后再使用”，应先执行优化面处理。
3. 优化后重新进入孔自动编程或选择孔功能，再进行识别。

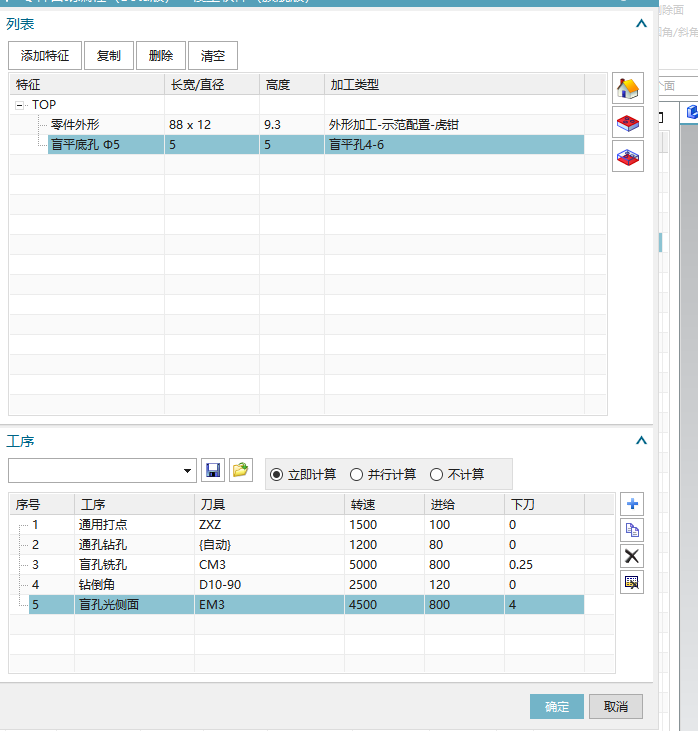

4. 重新识别后检查列表里是否出现缺失的通孔、盲孔或半孔。

螺纹孔识别的处理

1. 螺纹孔不一定要求模型里存在真实螺纹特征。

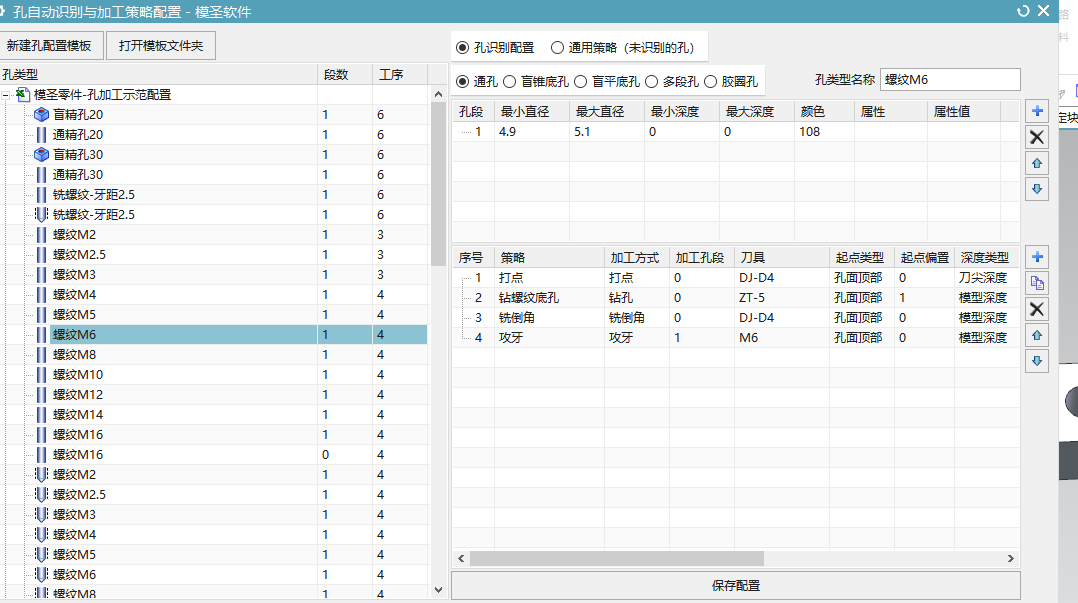

2. 在孔自动识别与加工策略配置中，设置对应螺纹孔的孔径范围，例如 M6 对应的最小直径和最大直径。
3. 配置好打点、钻孔、钻倒角、攻牙等加工策略。

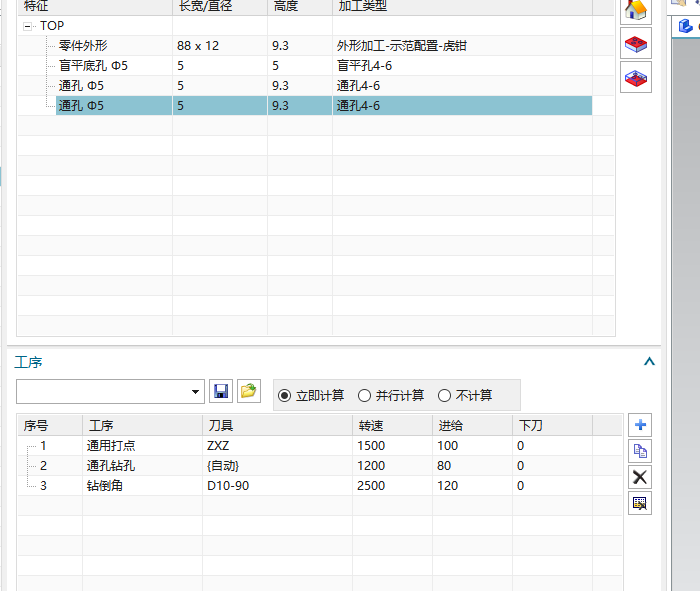

4. 回到识别结果列表检查缺失孔是否按通孔、盲孔或螺纹孔规则识别出来。

孔识别问题通常同时受模型面质量、孔径范围、孔类型勾选和加工策略影响。先修正模型面，再检查孔配置，会更容易定位。

补充：型钢或槽钢孔选不中时先处理几何

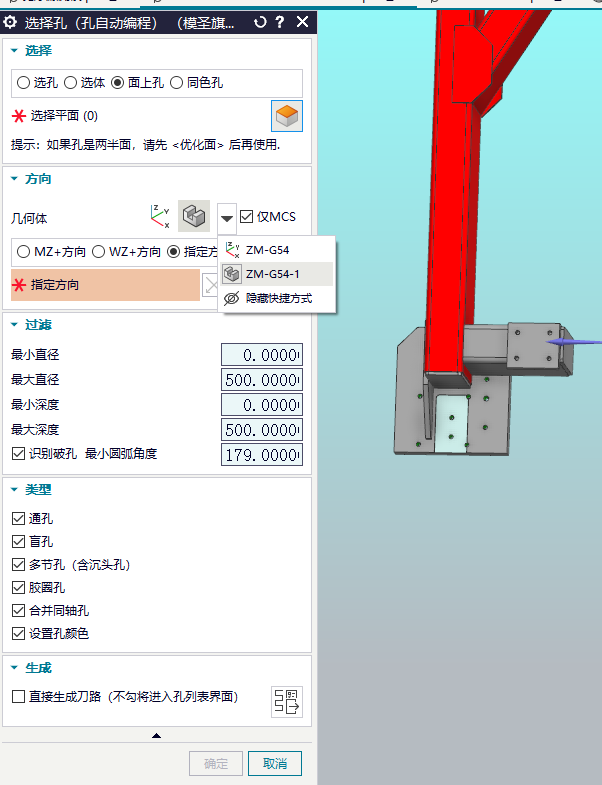

如果反面孔、型钢孔或槽钢上的孔选不中，不一定是选择方式错了，也可能是几何面没有处理好。

1. 先确认选择的是正确面向，不要在指定正面后又去选反面孔。
2. 如果孔所在几何为槽钢、型钢等特殊结构，可先把相关几何分割出来。
3. 对孔面执行优化面处理后再重新进入选择孔。
4. 重新识别后检查孔是否可以被选中。
