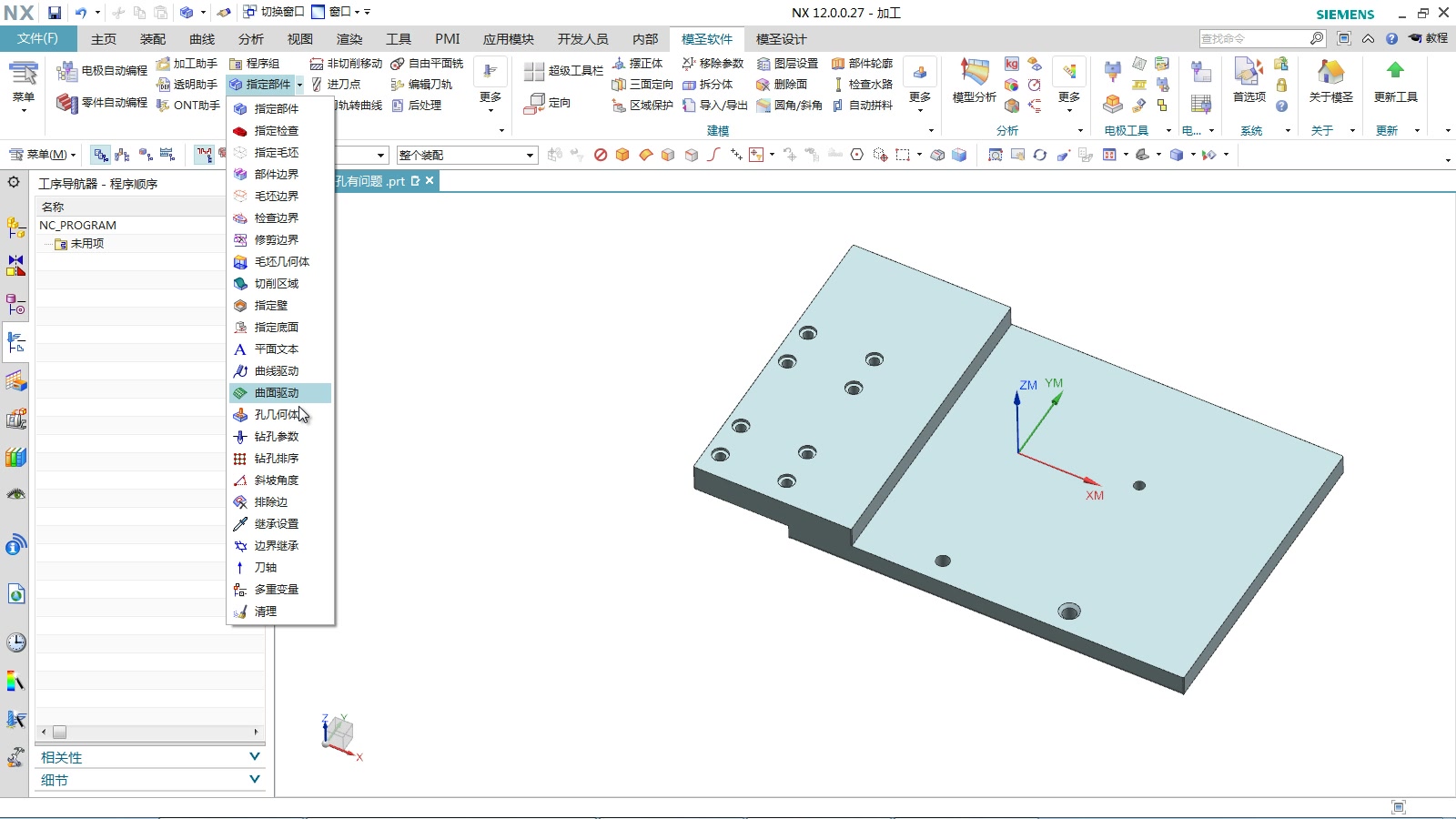

孔几何体功能适用于哪些策略？
孔几何体功能可用于底壁铣、等高类策略、孔铣类策略以及旧版钻孔策略等需要设置孔对象的场景。
知识目录
共 39 条内容

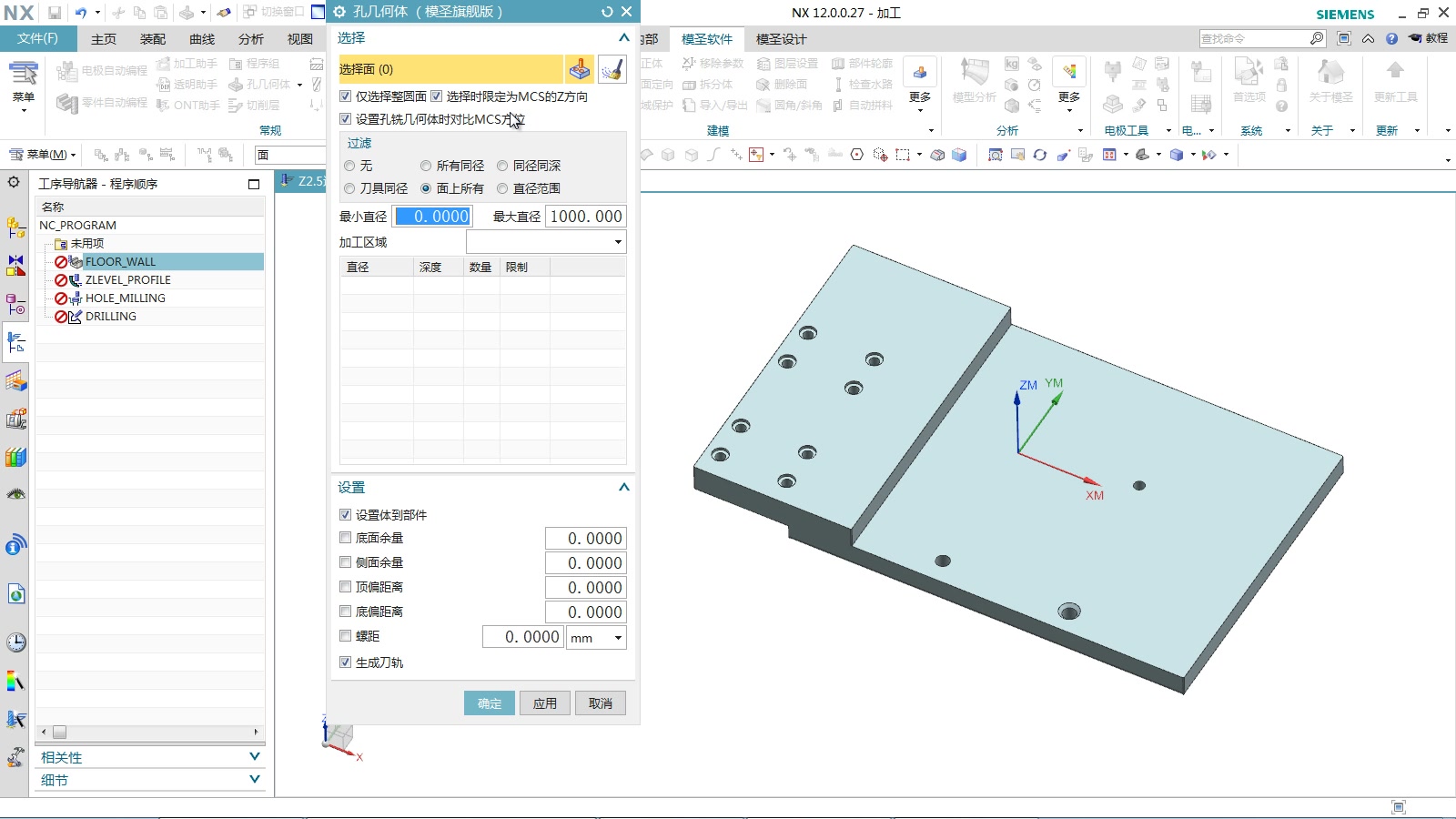

孔几何体中的 MCS Z 方向过滤有什么用？
框选孔时可能会把反面孔也选进来，MCS Z 方向过滤可按当前 MCS 方向过滤孔，减少误选反面孔。

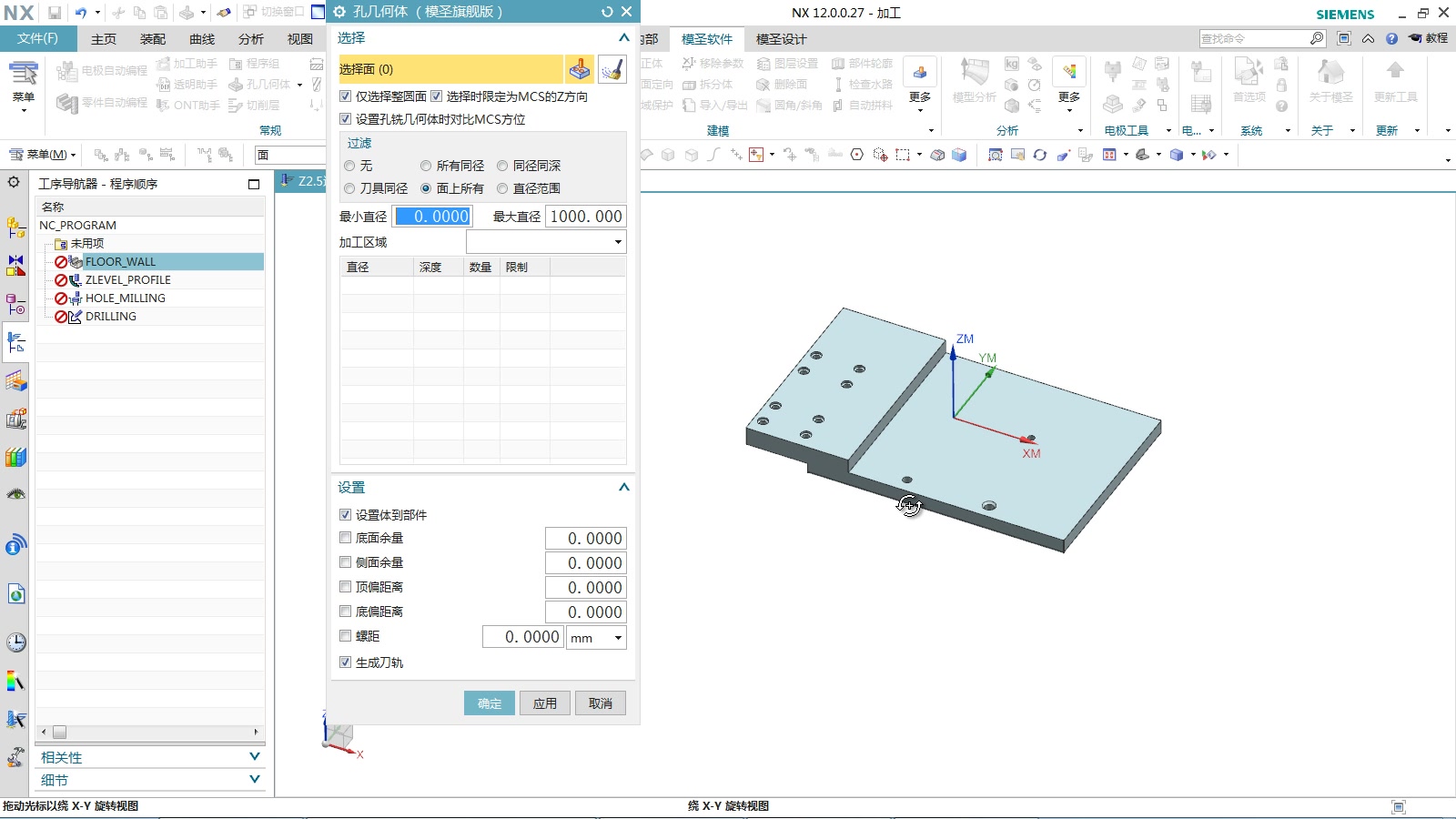

孔几何体中设置体到指定部件是什么意思？
设置体到指定部件用于在选择孔对象时，把对应实体同步写入指定部件，减少单独设置部件对象的步骤。

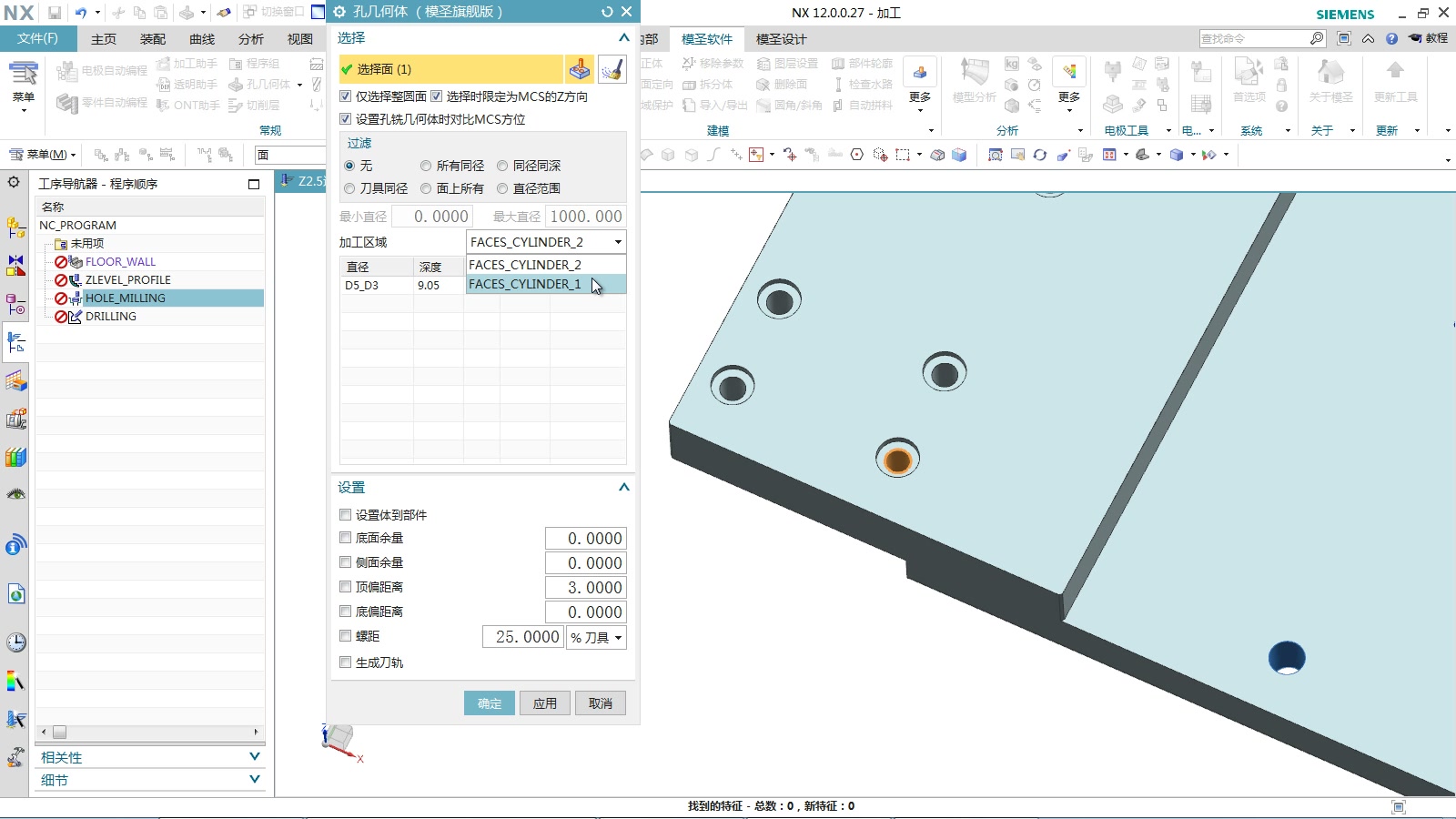

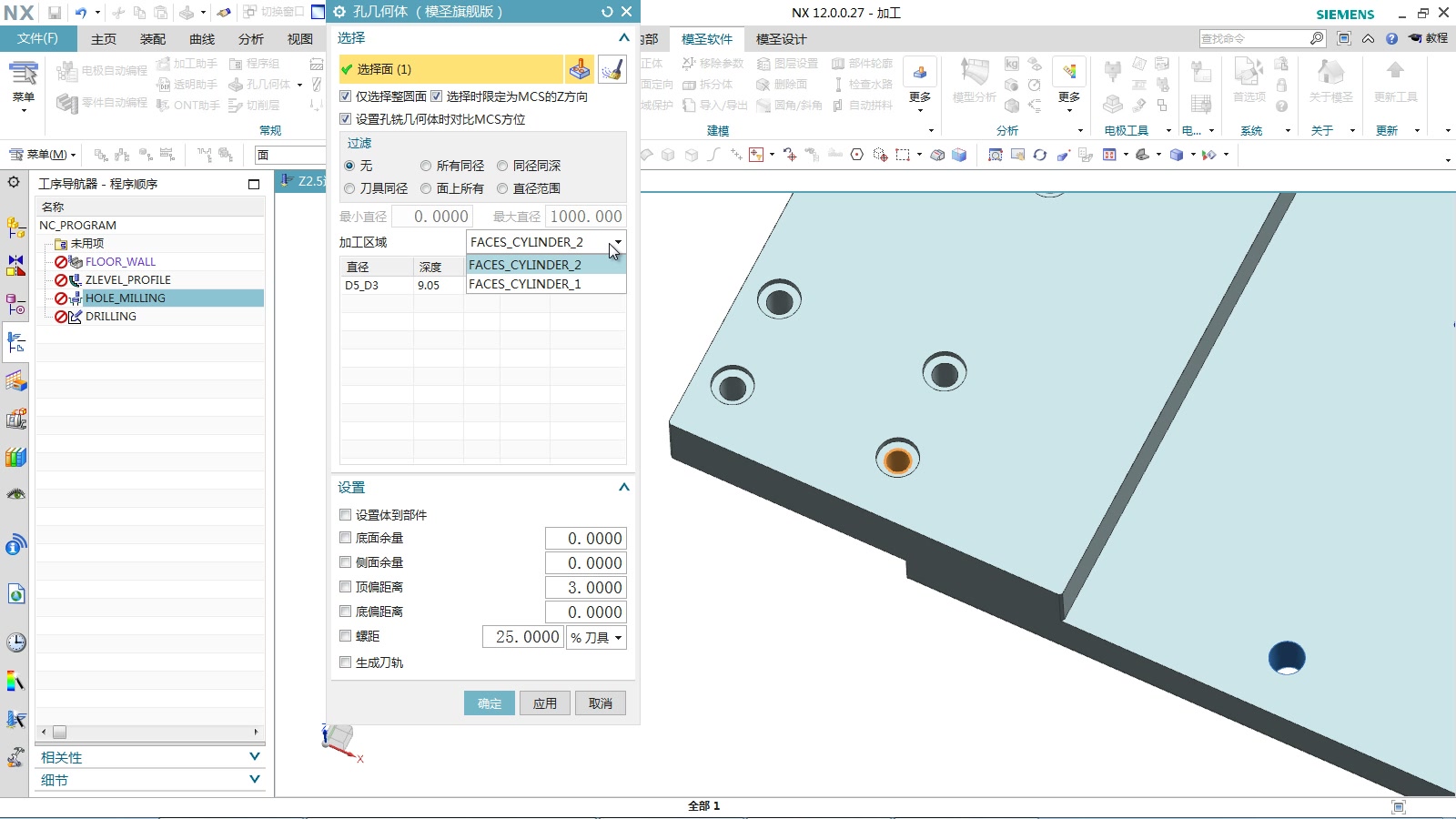

孔系中加工区域 1 和 2 怎样选择？
带沉头或多段直径的孔可能识别出多个加工区域，可通过区域编号切换要加工大径段或小径段。
沉头孔为什么可能需要手动切换加工区域？
沉头孔可能同时包含大径段、小径段和倒角段，自动识别不一定总是选到想加工的段，需要根据目标加工位置手动切换区域。

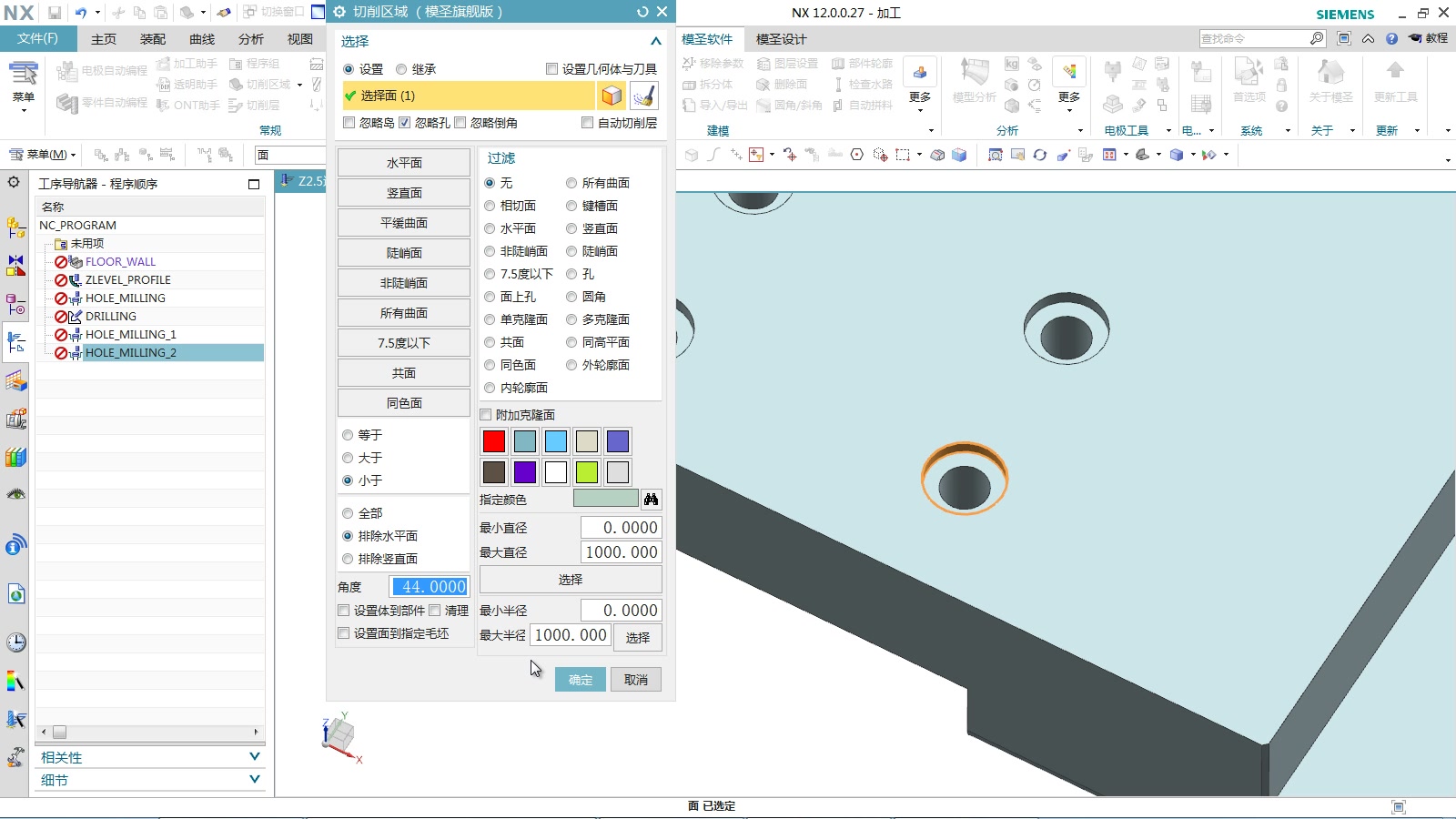

3.3 版本后孔区域选择逻辑有什么变化？
3.3 版本后，选择沉头孔大径端通常加工大径端，选择小径端通常加工小径端，区域选择逻辑更贴近所选位置。
反向 MCS 下孔几何体和切削区域会自动处理孔方向吗？
3.3 版本开始，孔几何体和切削区域会根据 MCS 方向分析孔方向，在反向 MCS 下可自动处理孔方向反向问题。

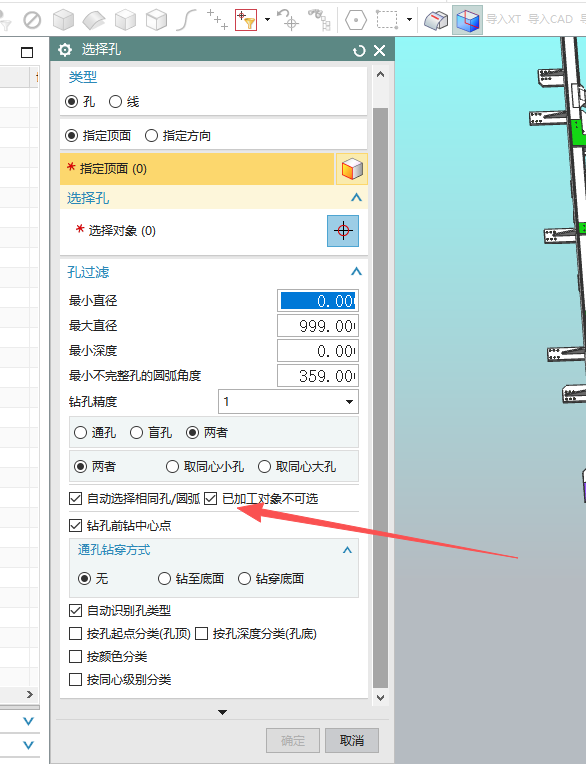

翻面钻孔时怎样过滤已经加工过的孔？
选择孔时可以勾选“已加工对象不可选”，用来避免重复选择已经加工过的孔；翻面后直接框选时，已加工过的孔也不会再被选取，适合正反面钻孔或分次加工过滤。

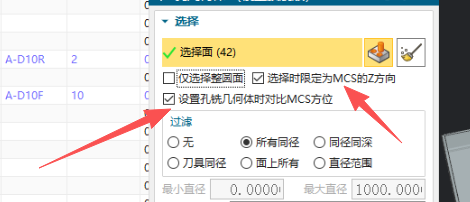

孔几何体选不了沉头孔背面时，先取消哪个选择限制？
孔几何体选择沉头孔背面时，如果正面可选、背面框选或全选都选不中，先检查选择选项里是否勾选了按 MCS Z 方向限制。取消该限制后再重新选择，通常可以选到反向沉头面。

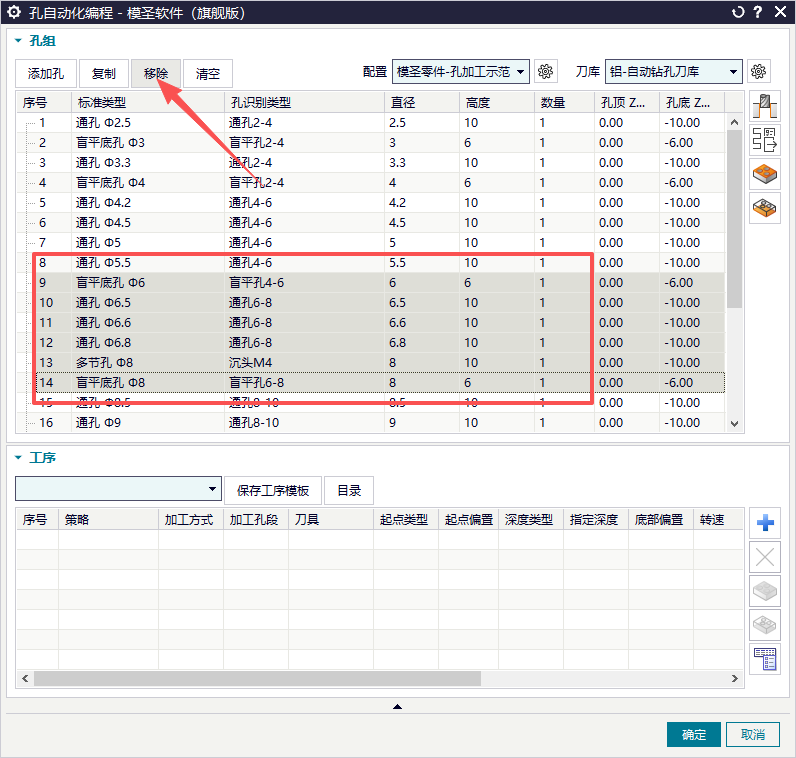

不需要加工的孔怎样快速取消？
不需要加工的孔，不一定要逐个打开工序删除；在孔列表或孔策略里将对应项改为“无”，即可让该孔不参与生成。
提示孔加工模板不存在时，应该把模板文件放到哪里？
提示孔加工模板不存在时，先按提示路径查找目标模板目录。如果本机确实缺少孔加工模板文件，应从完整安装包或正常环境中取回对应模板文件，放到提示路径所在目录后再重启验证。
钻孔为什么选不了线？
钻孔类操作通常应选择孔、圆心点或点位，不是直接选择线。工艺孔只要有可靠点位，一般就可以作为钻孔定位依据。

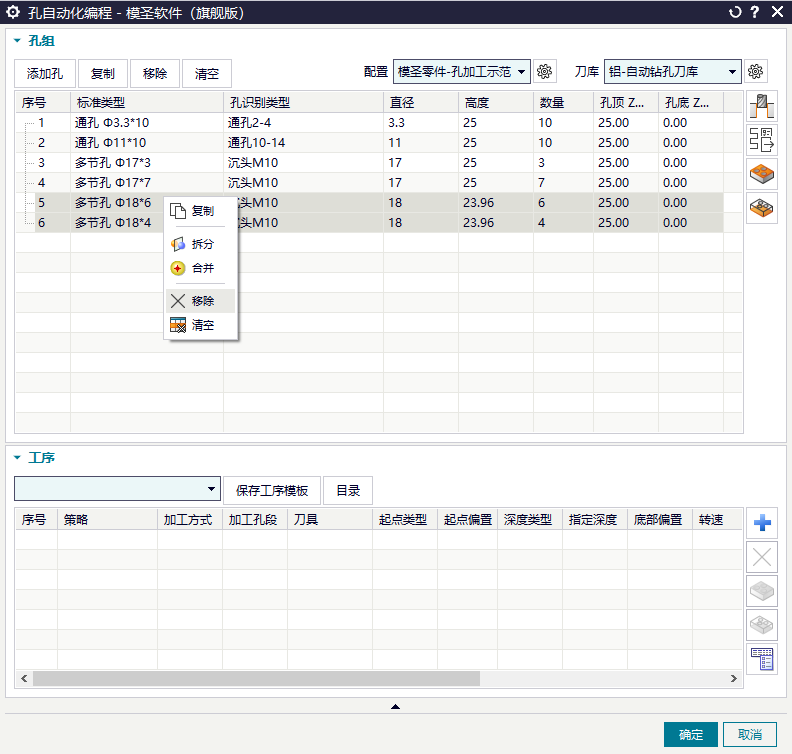

孔自动编程页面识别到孔槽后，不需要的特征可以怎样处理？
某些模型里孔内带槽，孔页面可能把孔槽识别出来并触发提示。如果当前加工不需要这类孔槽，可在孔页面删除对应识别项。

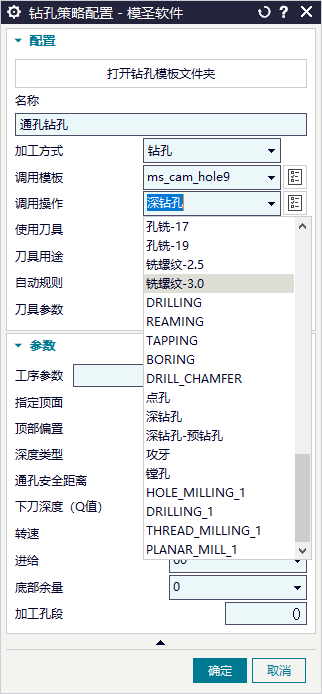

模圣自动孔编程是否只能用 drill 工序？
自动孔编程不一定只能使用 drill 工序，也可以按特征孔或对应孔加工模板处理，但可设置项通常受模板控制。
孔几何体中选面和选圆柱面有什么区别？
孔特征选不中时，先检查孔面是否是半圆、破面或由其它软件转出的异常面。可先用 NX/UG 自带优化面处理，把半圆或破碎面修成完整孔面；必要时框选整个体一起优化，再摆正体后重新识别。
