电极自动火花图里出现二维码、公差或排版重叠，应检查自动出图设置

发布于 2026-09-210 次浏览

答案

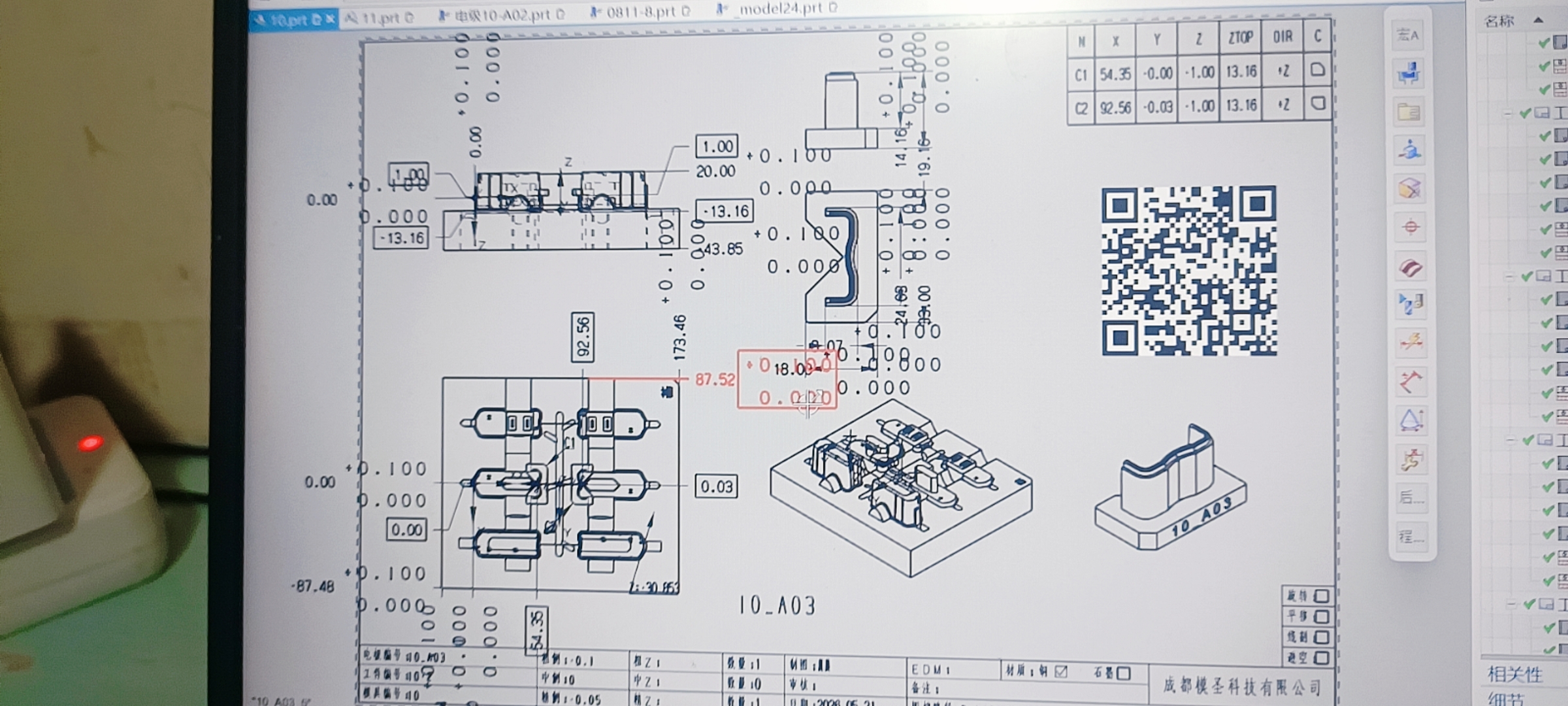

火花图上的二维码和公差通常来自出图配置。

确认使用的是电极图纸里的自动火花图，还是模具设计里的自动出图。
检查自动出图设置里是否启用了二维码。
检查图纸模板中是否带有公差标注规则。
排版重叠时，检查模板比例、视图位置和图框区域。
修改配置后先用一个电极测试出图。

电极火花图二维码和公差 — 二维码、公差和排版通常要从出图配置入手。

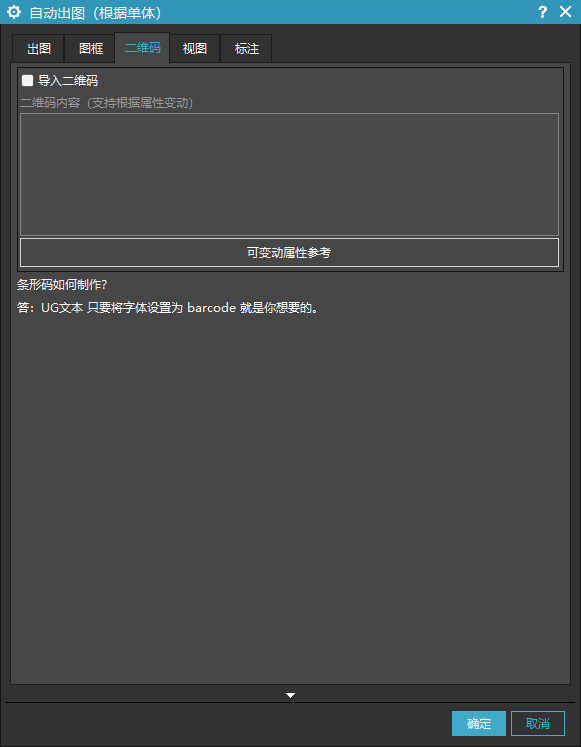

自动出图二维码设置 — 二维码选项应在自动出图设置中检查。

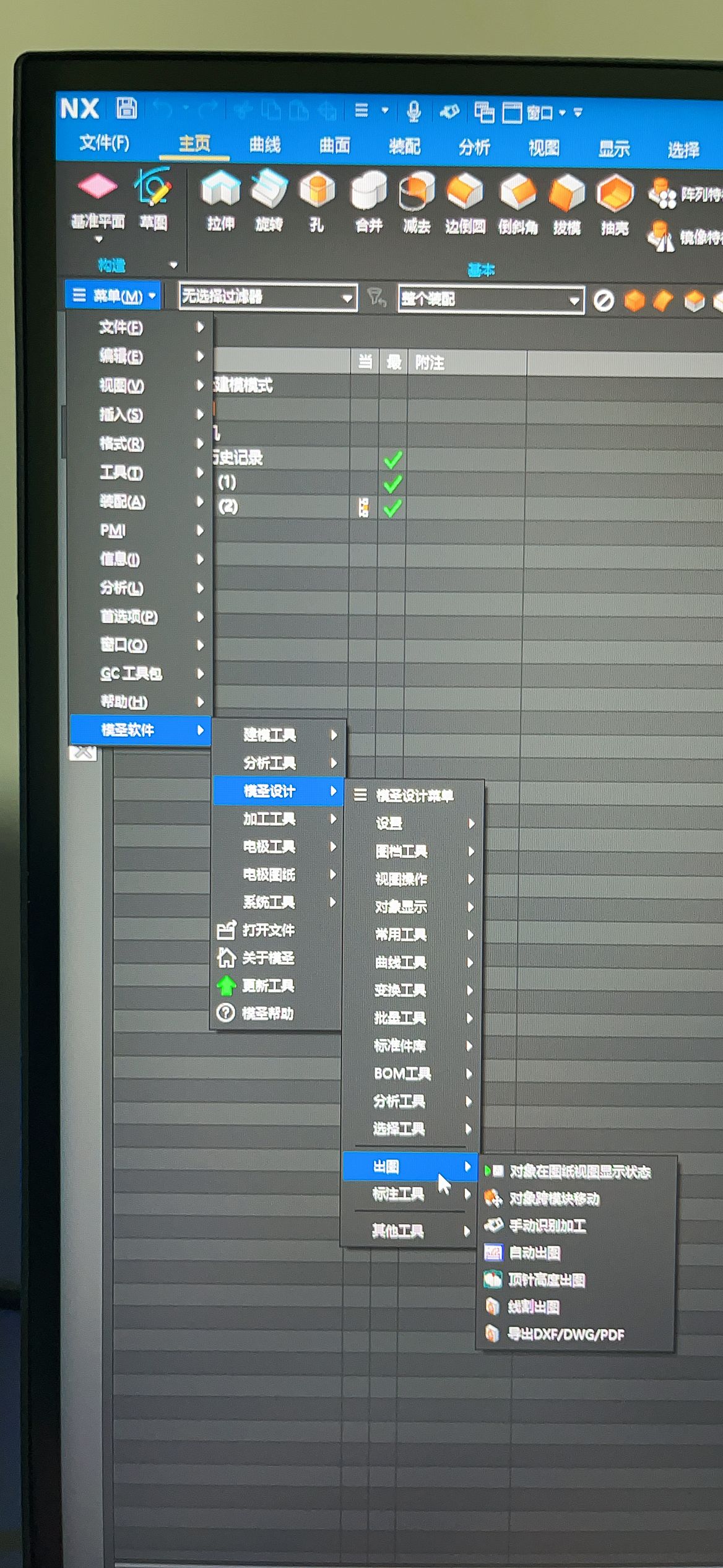

自动出图设置面板 — 不同出图入口的设置可能不同。
