程序单与后处理

自动出图长宽高和电极摆放位置可以设置，但需确认具体模板位置

发布于 2026-09-080 次浏览

答案

自动出图位置异常，不要直接改图纸结果，要回到模板或配置里找。

先确认使用的是默认出图还是自定义模板。
检查程序单或自动出图相关设置区域。
查找长宽高标注、视图摆放、电极默认位置等字段。
修改前先备份模板。
修改后用简单方块和电极分别测试。

自动出图位置调整问题 — 出图位置异常时先回到配置检查。

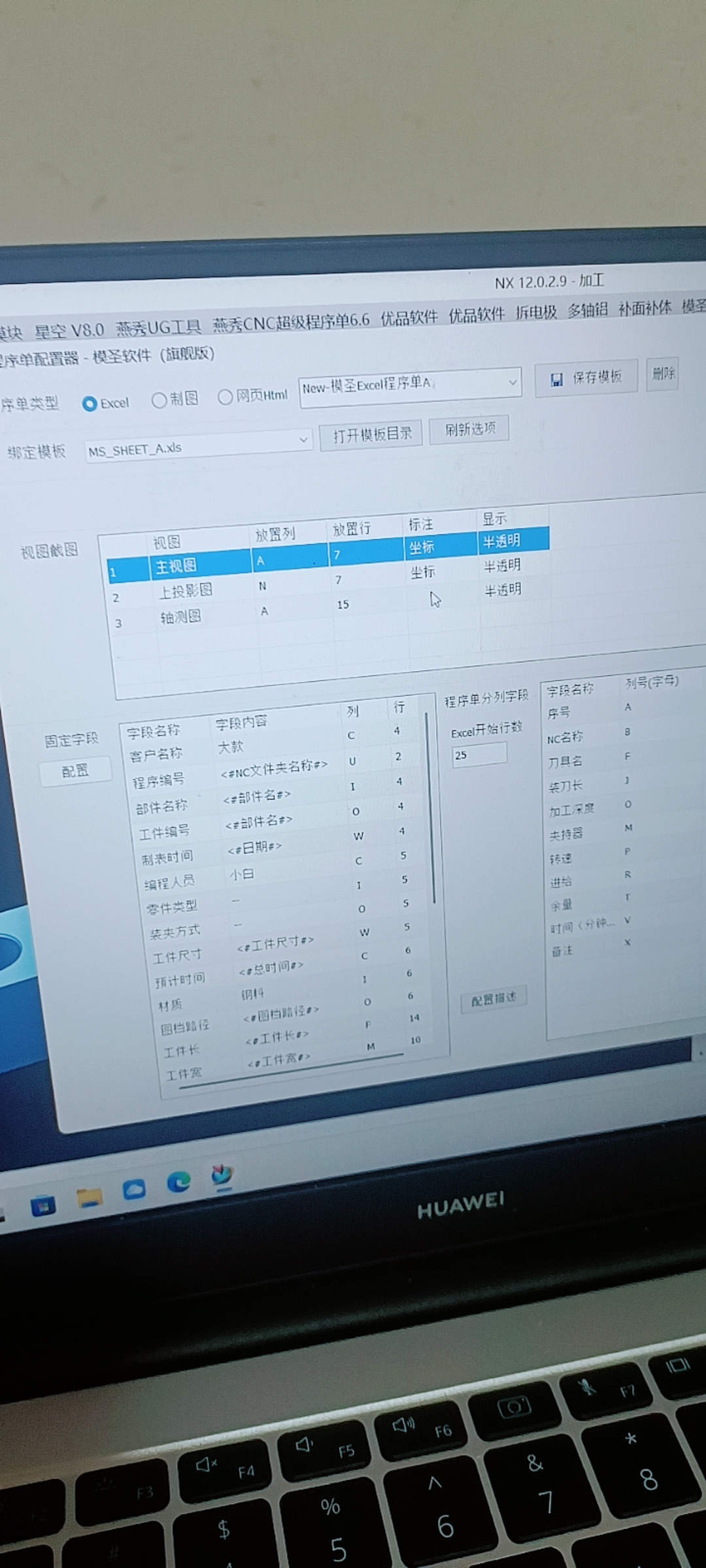

程序单或出图设置区域 — 相关设置可能位于程序单或出图配置区域。

电极自动出图入口 — 电极自动出图也有独立入口和设置。

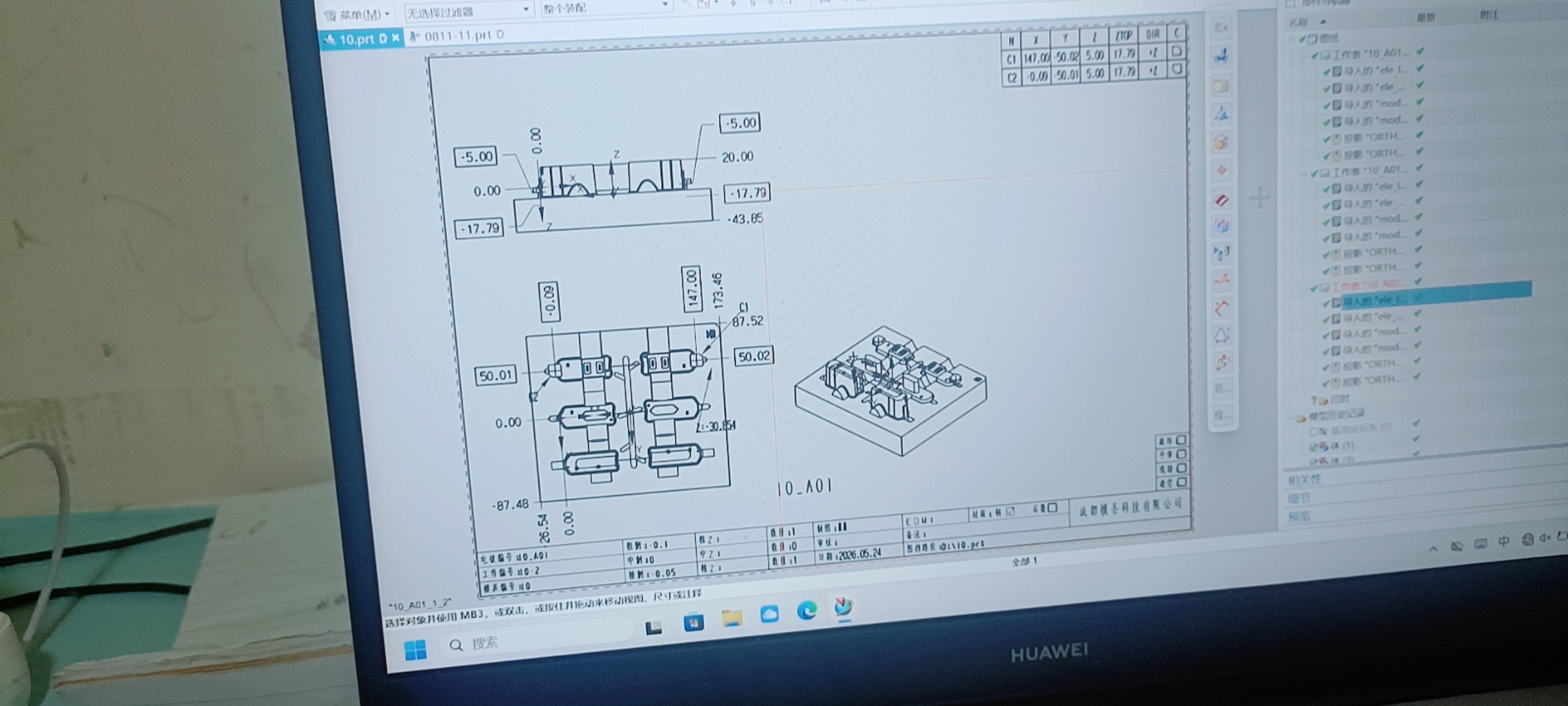

电极摆放目标效果一 — 修改后要用目标效果对比。

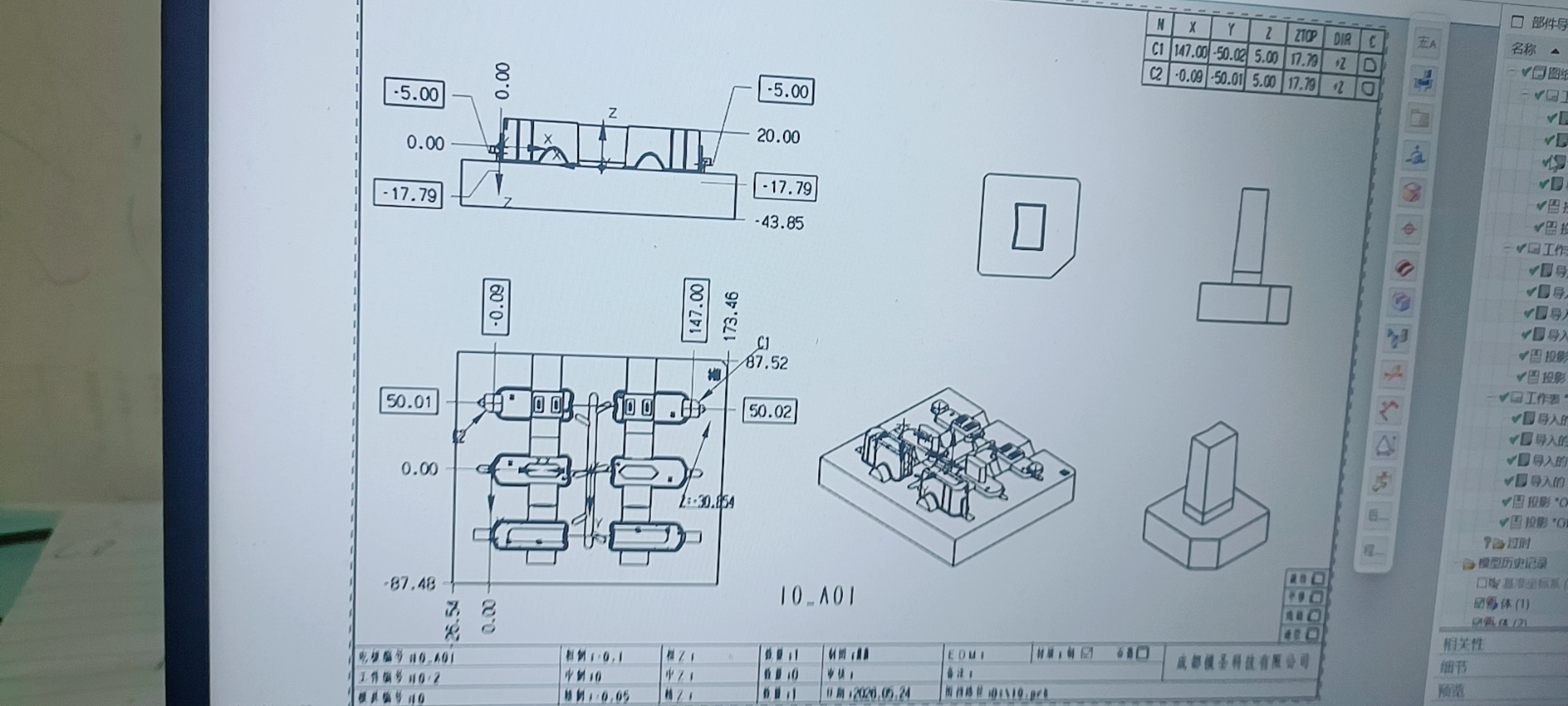

电极摆放目标效果二 — 不同模板的默认摆放可能不同。
