程序单与后处理

程序单前视图想调整为不同视角，先按三视图顺序和隐藏线设置处理

发布于 2026-06-210 次浏览

答案

视图方向要和三视图逻辑一起调整。

确认要调整的是前视图、上视图还是轴测图。

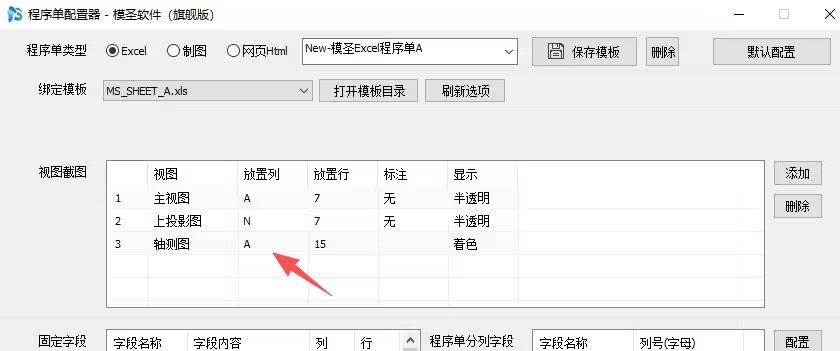

在出图设置中按三视图顺序排布。
检查默认设置里的隐藏线显示。
不要只为了画面相似而把前视图反过来。
修改后输出测试单，让操作者确认方向是否一致。

程序单前视图方向问题 — 先确认需要改的是哪个视图。

三视图顺序设置 — 按三视图顺序排布更稳定。

隐藏线默认设置 — 隐藏线设置会影响视图效果。

模圣前视图效果 — 输出后要对比现场习惯。
