沉头孔没有被识别为多段孔怎么办？

答案

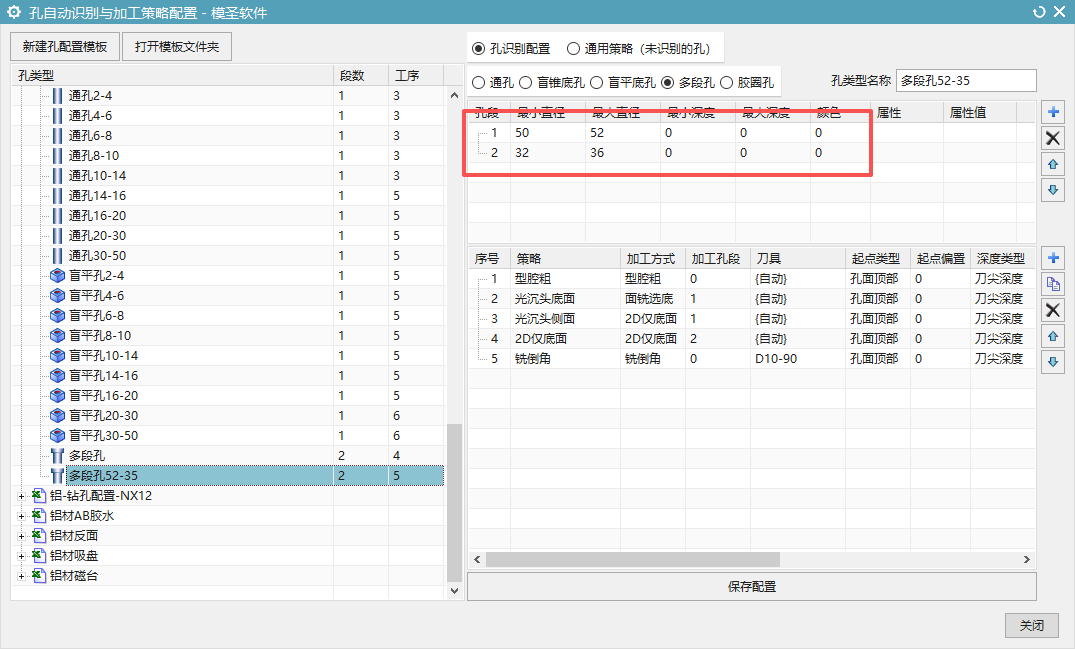

沉头孔由多个同轴孔段组成，较大的沉头或台阶孔为孔段1，通孔为孔段2。当前策略列表中可按需要选择型腔铣、底壁铣洗底、面铣洗底等加工方式。

1. 确认沉头段和底孔段参数定义正确能被正确识别。
2. 根据沉头尺寸判断孔径范围对不对。
3. 是否适合钻孔、铰孔、镗孔、型腔铣或底壁铣等策略。
4. 较大的沉头可考虑型腔铣或底壁铣洗底，避免用不合适的钻削方式硬做。
5. 选择策略后检查调用模板、刀具、余量、底面高度和安全平面。
6. 如果以前版本或旧模板不支持，可复制现有策略后单独改模板测试。
7. 输出前检查刀路是否真正加工到沉头底面和侧壁。

策略能选不代表一定适合当前孔，最终仍要以刀路检查和现场工艺为准。

补充：想穿过整个工件时优先检查深度类型

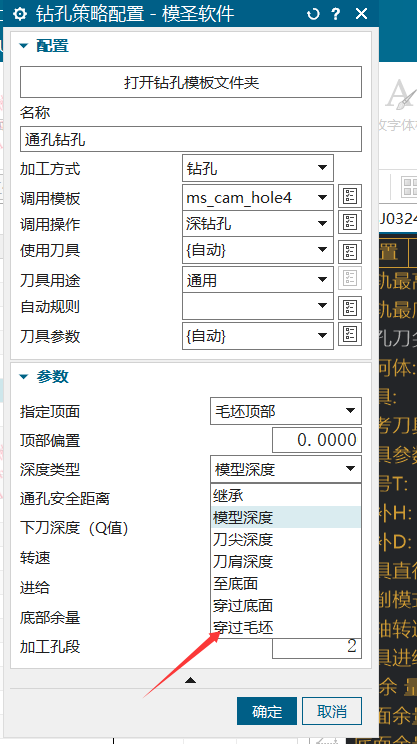

自动孔或底壁铣处理沉头、通孔时，如果只打穿了孔但没有穿过工件底面，通常需要调整深度类型。底面是平面且目标是穿过整块料时，可尝试选择毛坯深度、穿过毛坯或手动指定深度。

1. 先判断目标是打穿孔，还是穿过整个工件或毛坯。
2. 自动孔中检查深度类型，必要时选择毛坯深度或穿过毛坯。
3. 底壁铣中检查指定壁、指定底面和自动识别深度。
4. 多段孔或反面沉头识别异常时，优先用指定壁辅助判断。
5. 生成后用刀路预览确认底部没有少加工或过切。

补充：反面沉头或倒沉头要按孔段直径判断

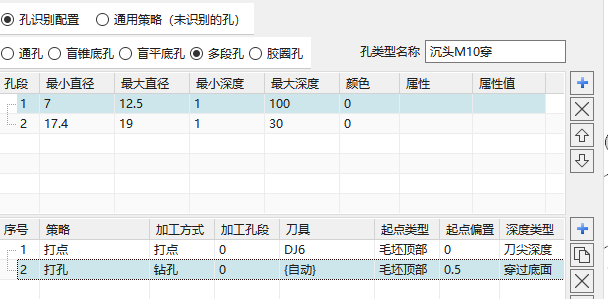

反面沉头孔能否识别，关键是孔段关系是否配置正确。若孔段 2 直径更大，通常可按多段孔或反向加工逻辑处理；数量少时也可以先手动选孔验证。

1. 检查孔段列表，确认大径段和小径段是否识别出来。
2. 确认需要从哪一面进刀。
3. 按孔段直径配置对应识别规则。
4. 数量少时，先手动选择一个孔验证刀路。
5. 批量加工前检查进刀方向和退刀方向，避免从反面扎刀。

补充：反面沉头想正面钻穿，可把通孔深度类型改为穿过反面沉头底面并手动指定底面

正面钻孔时遇到背面沉头，想让底孔从正面直接钻穿，可把通孔的深度类型改为“至底面”，并按实际零件指定底面。若多个面、多个深度差异大，当前仍可能需要手动指定或后续人工修正。

1. 确认要处理的是通孔，且背面有沉头或不同底面。
2. 把通孔深度类型改为至底面。
3. 不要盲目勾选自动底面，复杂件可手动指定底面。
4. 多个方位或多轴场景要逐面验证。
5. 钻头长度不够时，不要强行全部钻穿。

补充：类似反面沉头结构目前可能只识别为通孔，倒角可用颜色或手动添加特征

自动孔识别中，部分带沉头或复合结构的孔可能只能识别成通孔。如果倒角或沉头需要单独加工，可用颜色区分，或者在零件自动编程中手动添加特征，再绑定对应加工类型。

1. 先看自动孔识别结果是否只归类为通孔。
2. 如果沉头或倒角没有被识别，先不要强行套多段孔。
3. 可用颜色工具给倒角或沉头区域做标记。
4. 也可在零件自动编程里手动添加特征。
5. 生成后单独核对倒角和孔底是否加工到位。

补充：多段孔识别不出时，先按孔段数量设置加工孔段

多段孔、沉头孔或台阶孔没有按预期识别时，先不要直接认定模型不能处理。可在孔配置中设置加工孔段，例如按 2 段、1 段分别尝试，让识别规则与实际孔结构对应。

1. 先观察孔是否确实有多段直径或台阶。
2. 在孔配置中找到加工孔段设置。
3. 按实际结构选择 1 段、2 段或更多孔段。
4. 重新识别孔特征。
5. 生成后检查打点、钻孔、扩孔或沉头是否完整。

补充：锥底腰型孔等特殊孔可先用颜色辅助识别

锥底腰型孔、异形沉头孔或复杂孔底结构不一定能完全按普通孔识别。可以先给关键面或孔段上色，再在孔识别、颜色配置或手动添加特征中按颜色辅助选择。颜色不要设置过多，按精孔、牙孔、镗孔等少量工艺类型区分即可。

1. 先确认孔底、孔壁和倒角区域。
2. 给需要单独识别的孔段或面设置颜色。
3. 在自动孔配置中按颜色或特征类型匹配。
4. 识别后检查是否生成正确工序。
5. 颜色分类过多会增加维护成本，建议少而清晰。

补充：孔自动配置先按最大钻头、孔径范围和通孔安全距离整理

孔自动编程最容易配置的一类，建议先按现场最大钻头、常用孔径范围、点孔、钻孔、通孔安全距离和盲孔余量整理。通孔如果没有设置通孔安全距离，打穿深度可能不够；通孔、盲孔、沉孔和攻丝不要混用同一套规则。

1. 先确定最大钻头直径。
2. 按孔径范围分点孔、钻孔、精孔和攻丝。
3. 通孔设置通孔安全距离。
4. 盲孔单独设置底部余量。
5. 自带模板能用，自建模板也可以，但规则要分清。
