程序单中的图号、毛坯尺寸和材质怎样自动读取？

答案

程序单固定信息来自变量，毛坯尺寸则依赖加工几何体中的毛坯设置。

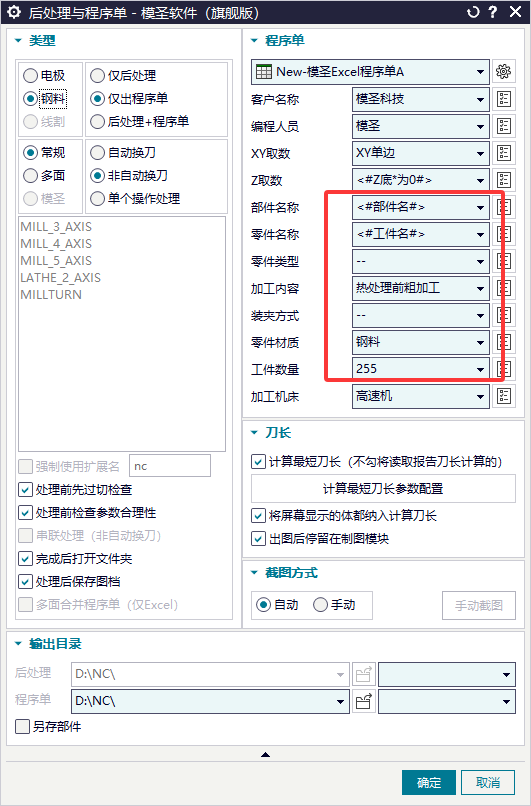

1. 图号、毛坯尺寸、材质等固定位置内容，可在程序单固定单元格或配置器中绑定系统变量。
2. 固定字段用于表头、工件信息等固定位置；列表字段用于刀具明细、程序明细等逐行输出。

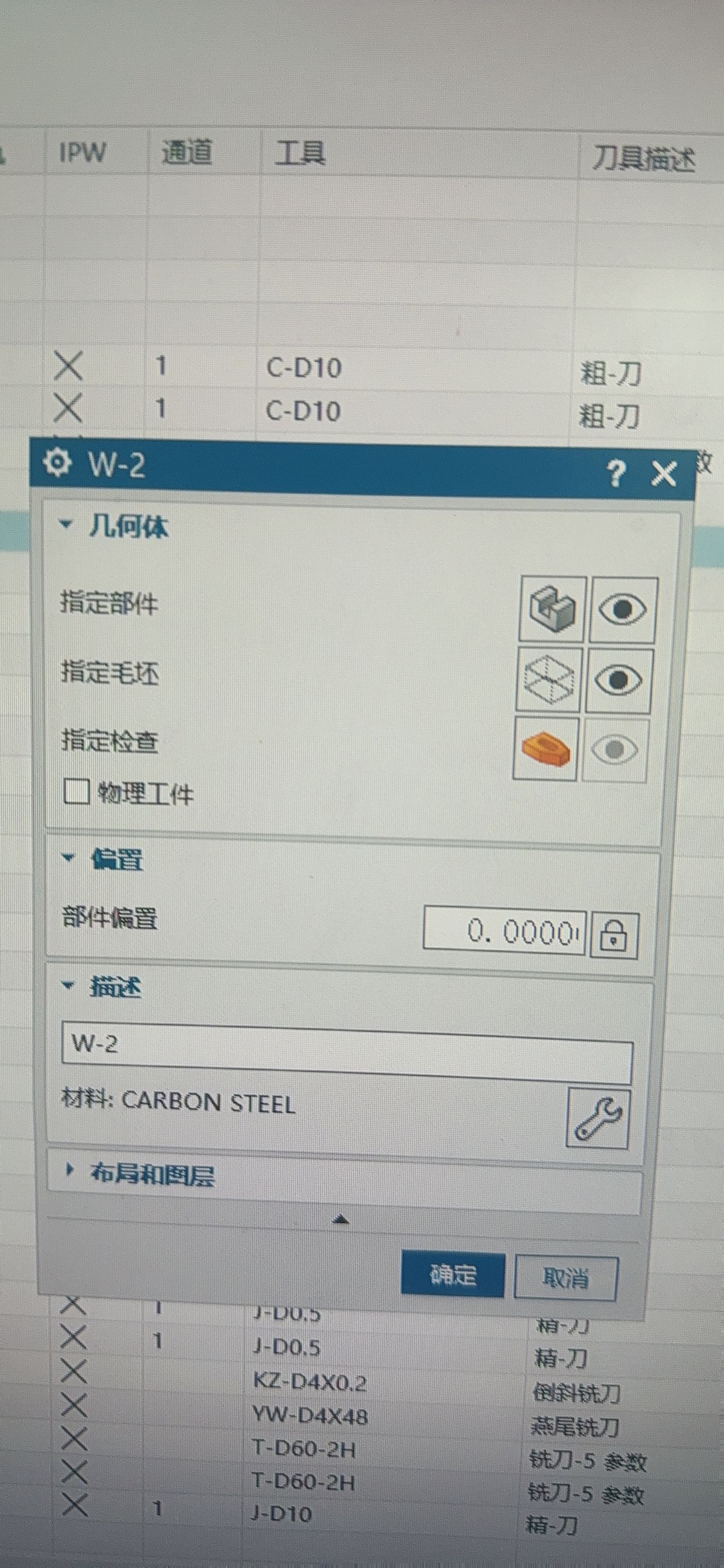

3. 如果毛坯尺寸不对，先检查加工几何体里是否已经设置毛坯。
4. 不要只在程序单界面单独选择一个对象来代替几何体毛坯设置。
5. 多面或多零件场景中，每个需要输出的几何体都应确认毛坯来源。
6. 修改毛坯或固定变量后，重新生成程序单验证显示结果。
7. 如果仍不正确，再检查模板中绑定的是毛坯尺寸、工件尺寸，还是其它自定义变量。

毛坯尺寸属于生产安全相关信息，模板调整后应抽查多个样件，确认长宽高方向和单位一致。

补充：毛坯尺寸和工件尺寸要看抓取对象

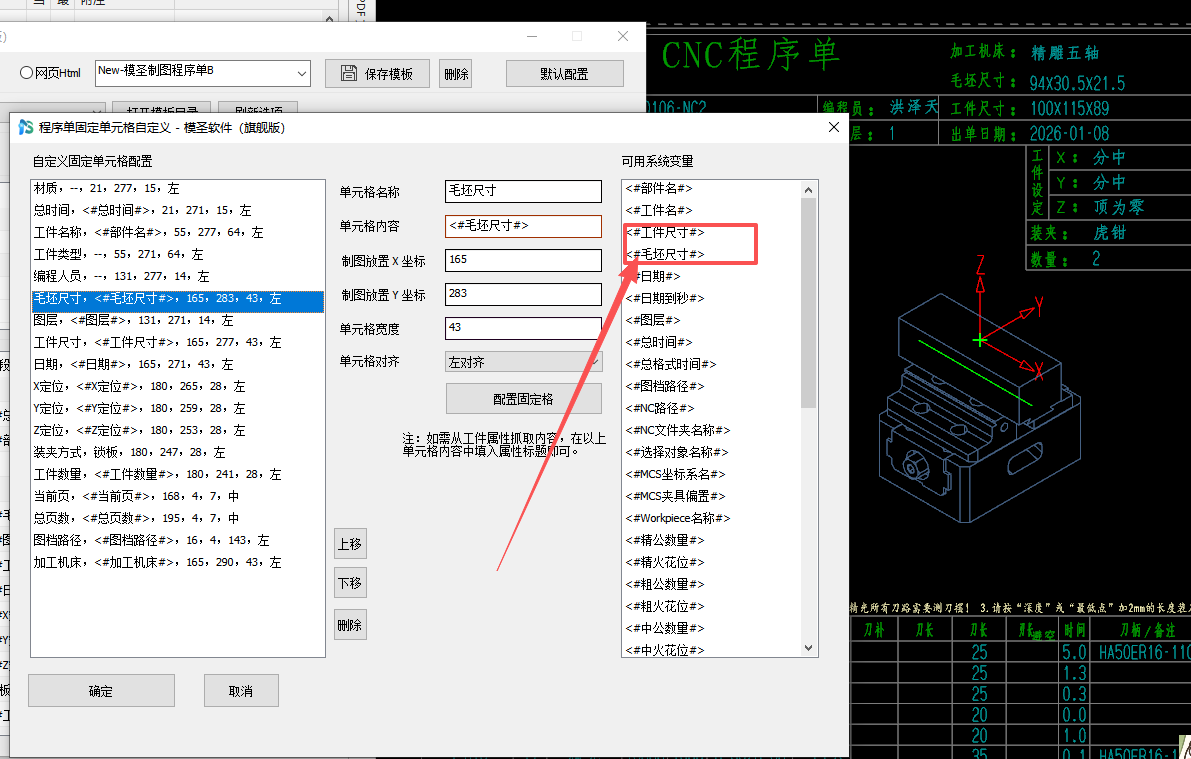

程序单里可用变量不一定都直接读取 WORKPIECE 里的毛坯或部件。工件尺寸有时按当前显示体、屏幕显示体或程序单抓取体范围计算。若毛坯尺寸输出成了工件尺寸，先检查程序单默认配置里的抓取对象。

补充：程序单标注成毛坯尺寸时，检查工序是否选到了毛坯面

程序单设置为抓取部件，但输出标注却变成毛坯尺寸时，常见原因是对应工序里包含了毛坯面。程序单抓取对象会受工序几何体影响，工序里如果包含毛坯面，就可能按毛坯尺寸读取。

1. 打开异常程序单对应的工序。
2. 检查几何体、检查体或加工面中是否包含毛坯面。
3. 移除不该参与标注的毛坯面。
4. 重新选择部件面或实际加工面。
5. 重新出程序单，核对工件尺寸和毛坯尺寸。
