怎样生成部件最大外形轮廓线？

答案

最大外形轮廓线要找轮廓线或部件轮廓类入口。

1. 先确认目标是生成曲线、边界线，还是包裹几何体。

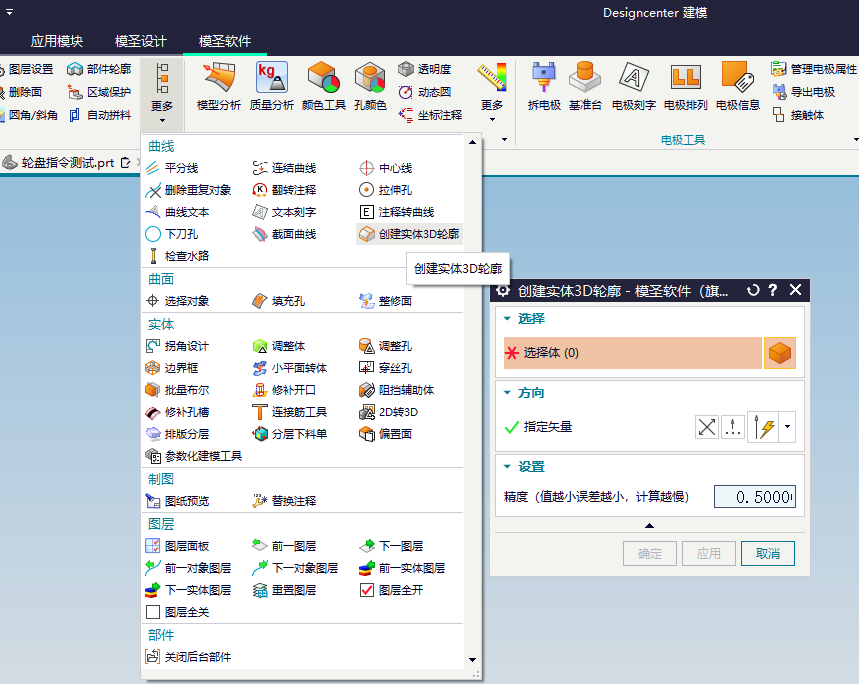

2. 需要最大外形轮廓线时，可尝试建模中的 3D 轮廓相关入口。

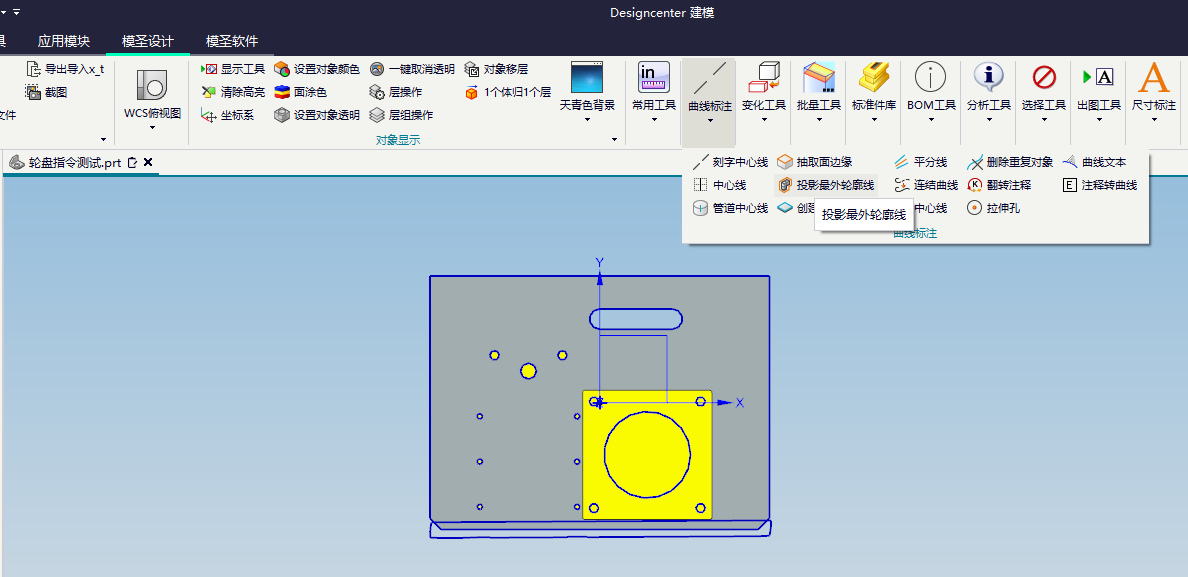

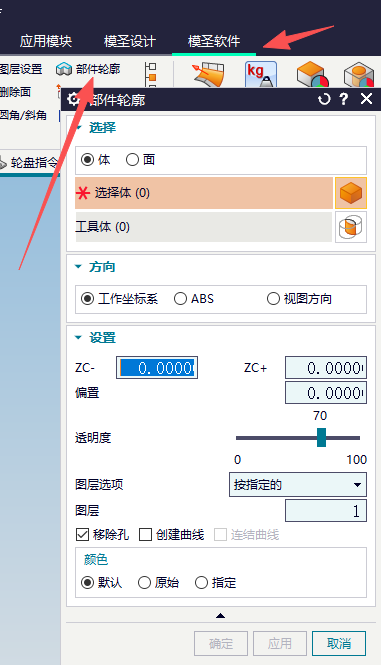

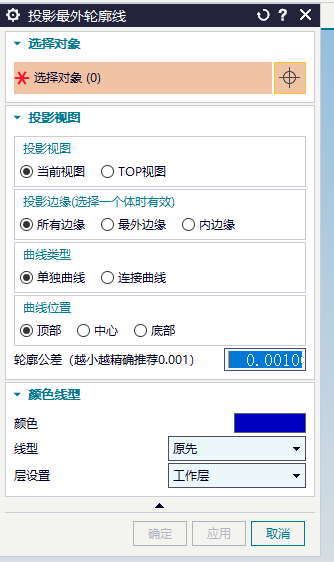

3. 也可尝试部件轮廓或投影最外轮廓线。
4. 在设置中优先选择输出线、曲线或轮廓线结果。
5. 如果结果不完整，先按标准视图方向重试，再检查是否有隐藏体、片体或辅助体干扰。
6. 得到曲线后，再用于边界、修剪、外形加工或辅助标注。
