搜索知识库

模圣操作2026-06-180 次浏览

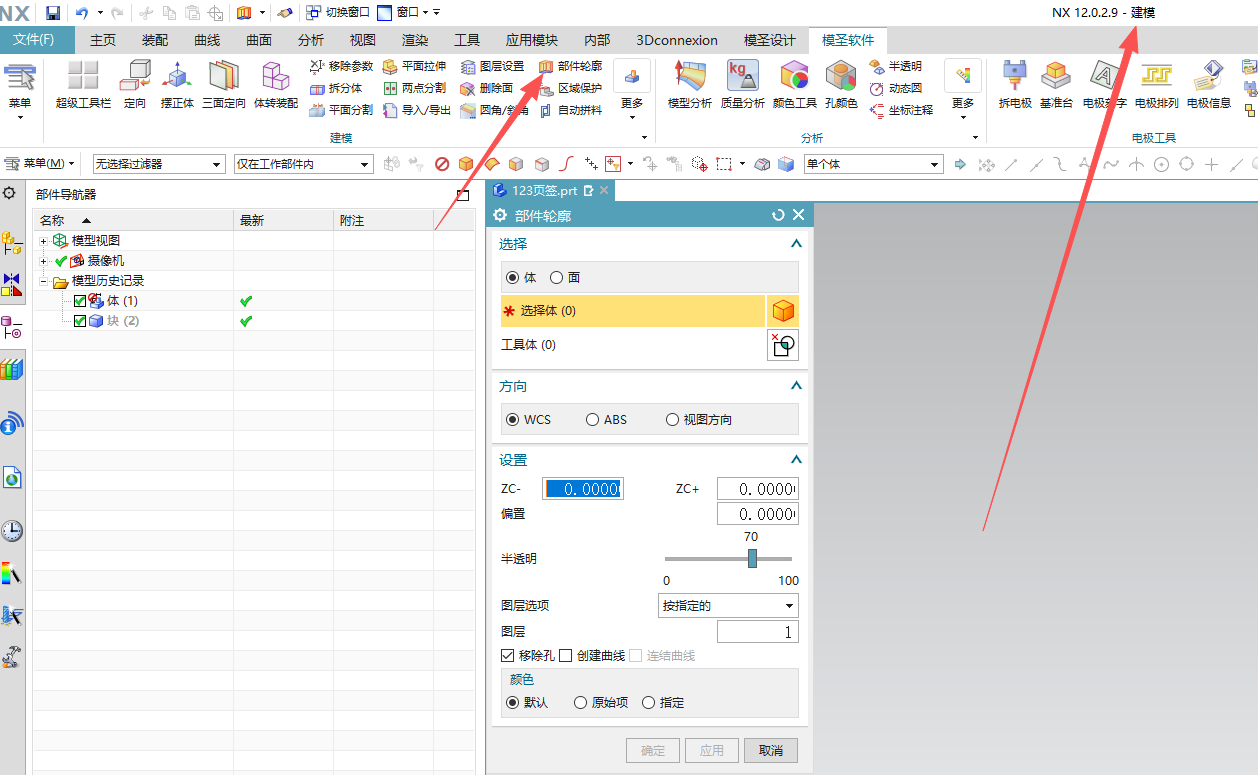

异形件想快速做最小毛坯，可以用部件轮廓还是包容体？

异形产品需要估算或创建最小毛坯时，可以先尝试“部件轮廓”。如果不同 WCS 角度下毛坯尺寸差异明显，也可以用包容体并按需要旋转方向，但完全一键处理复杂异形件并不稳定。

阅读文章 →

毛坯几何体2026-06-180 次浏览

部件轮廓、毛坯轮廓、包容块和包容圆柱为什么都要先有部件？

部件轮廓、毛坯轮廓、包容块、包容圆柱等毛坯方式都需要基于部件计算。如果没有指定部件，设置后可能看不到效果。

阅读文章 →

毛坯几何体2026-06-210 次浏览

部件轮廓偏置可以用来做轮廓毛坯

需要按实体外形生成一定偏置的毛坯或边界时，可优先考虑部件轮廓偏置。曲面坑位、局部凹凸较复杂时，要再检查偏置结果是否覆盖需要区域。

查看答案 →

页签工具2026-06-210 次浏览

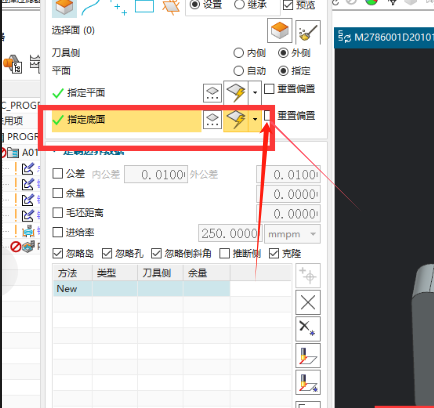

部件轮廓选择底面时自动带出2.5怎么办？

部件轮廓自动判断或指定底面时可能记住旧偏置值，需要选完后重点检查并手动清零或改用替代方式。

阅读文章 →

NX 编程2026-06-180 次浏览

部件轮廓选体用不了时可以改选什么？

部件轮廓功能如果选体失败，可以先改为选面；如果模型体太复杂或存在异常孔，也可能导致轮廓无法正常生成。

阅读文章 →

NX 基础操作2026-06-180 次浏览

部件轮廓或投影最大轮廓拉伸后为什么有很多小面？

投影轮廓生成碎面比较常见，加工毛坯通常影响不大，必要时可组合轮廓线。

阅读文章 →

NX 编程2026-06-160 次浏览

部件轮廓生长不了，可以先检查什么？

部件轮廓生长不了时，先检查视图方向是否略歪；可按 F8 回到标准视图方向后再试。

查看答案 →

模圣操作2026-06-180 次浏览

想快速创建单个体的包围盒，可以用什么思路？

需要给单个体快速创建类似包围盒的辅助几何时，如果不是异形件，可以优先尝试部件轮廓；也可以结合动态开粗等功能获取外轮廓或加工范围。

阅读文章 →

边界功能2026-06-210 次浏览

投影最外轮廓闪退时，可以换哪个功能？

使用设计环境中的投影最外轮廓反复闪退时，可尝试改用模圣中的部件轮廓功能。部件轮廓更适合加工相关外形提取场景。

查看答案 →

NX 编程2026-06-210 次浏览

怎样生成部件最大外形轮廓线？

需要产品最大外形轮廓线时，可优先尝试建模或设计模块里的 3D 轮廓、部件轮廓、投影最外轮廓线等入口。若只是要边界曲线，应选择输出线或曲线结果，而不是只生成包裹体。

查看答案 →

零件自动编程2026-06-180 次浏览

边界面铣或飞面选面报警时可以怎么排查？

自动编程飞面或边界面铣选面报警时，可尝试勾选“延伸到部件轮廓”，并检查刀轴方向。当天案例中换成 Z+ 后问题得到解决。

阅读文章 →

NX 基础操作2026-06-160 次浏览

一键延伸为什么多条线不是全部延伸？

一键延伸更适合单条线；多条线时可能只延伸第一条线的头和最后一条线的尾，不会把每条线都按预期延伸。

查看答案 →

页签工具2026-06-160 次浏览

模圣抽取外形轮廓用哪个命令？

需要抽取外形轮廓时，可以尝试使用“投影最外轮廓线”或“部件轮廓”相关命令。

查看答案 →

页签工具2025-08-170 次浏览

怎样快速创建刚好包裹外形的包容体？

需要快速创建贴近零件外形的包容体时，可以使用部件轮廓功能。

阅读文章 →

零件自动编程2025-06-250 次浏览

策略能出来但不抓取面怎么办？

策略能生成但抓不到面时，先检查是否指定了加工对象，并检查模板里的延伸到部件轮廓等设置。

阅读文章 →
