程序单为什么没有抓取工件属性？

答案

程序单想自动读取工件名、部件名、图号等信息时，关键是字段来源要对。需要部件名称时，优先选择“部件名”等软件能识别的字段，而不是只在模板里写固定文字。

1. 先确认要输出的是部件名、工件名、图号，还是图档属性。

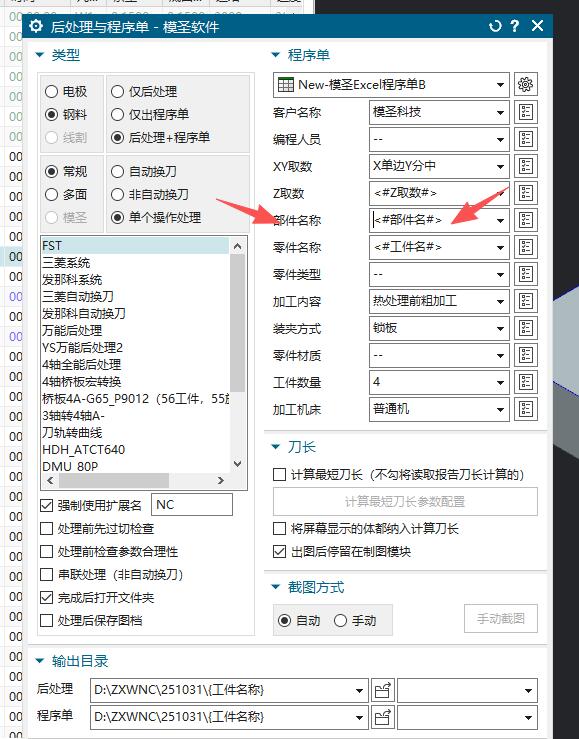

2. 如果要读取当前文件或部件名称，优先选择“部件名”字段。
3. 如果重装系统、重装软件或导入模板后字段不自动读取，可先把相关字段清空。
4. 清空后重新指定字段来源，再保存程序单配置。
5. 用一个已知名称的测试图档重新输出程序单，检查字段是否正确读取。
6. 如果仍为空，再检查图档属性标题、模板字段名称和大小写是否一致。
7. 不要凭感觉写 #图号 这类变量名，除非当前模板明确支持。

字段、变量和固定文字是三回事。要自动读取，必须对应到软件能识别的字段。
