程序单获取部件名称不对要检查什么？

正文

程序单里的零件名称或部件名称获取不正确时，不要只改表格显示项，还要检查后处理名称和变量配置是否匹配。

常见检查点：

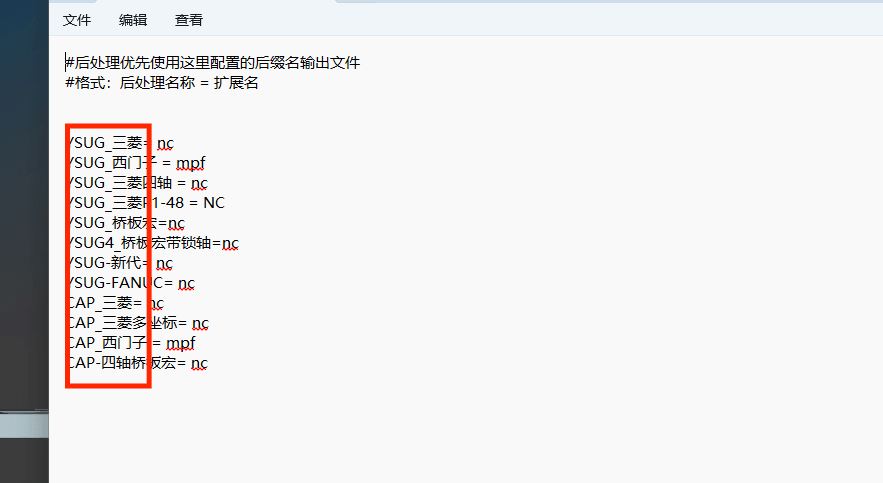

1. 后处理名称是否与配置里的名称完全一致。
2. 名称中是否漏掉空格。
3. 程序单文件名配置是否使用了正确变量，例如工件实体名、部件文件名、程序组名等。
4. 后处理扩展名配置和程序单变量配置不要混用错位置。

这类问题经常是一个空格或名称不一致导致的，改对后通常只需要配置一次。

补充：程序单名称读错时把来源改为零件名或部件名

同一套程序单有的能识别名称、有的识别成倒角或工序名时，通常要检查名称来源。表格程序单能正常而制图程序单不正常时，更要核对制图程序单里的名称字段配置。

1. 先确认当前要显示的是零件名、部件名、程序组名还是工序名。
2. 打开后处理/程序单配置中的名称来源设置。
3. 需要按零件文件读取时，选择零件名或部件名相关变量。
4. 制图程序单和表格程序单要分别检查，避免只改了其中一种模板。
5. 重新输出程序单，确认名称不再读取到倒角或当前工序名称。
