NX 里怎么查看面的面积？

正文

想查看某个面的面积，可用分析工具，实体信息，新版模圣的透明属性。

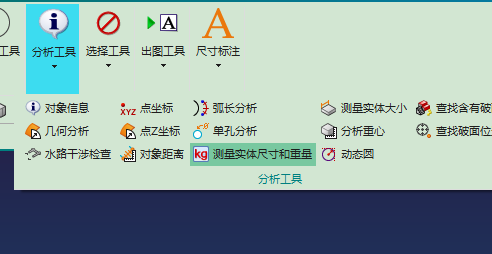

1. 打开“分析工具”中的测量相关功能。
2. 选择要测量的面，结果窗口会显示面积、周长等数据。

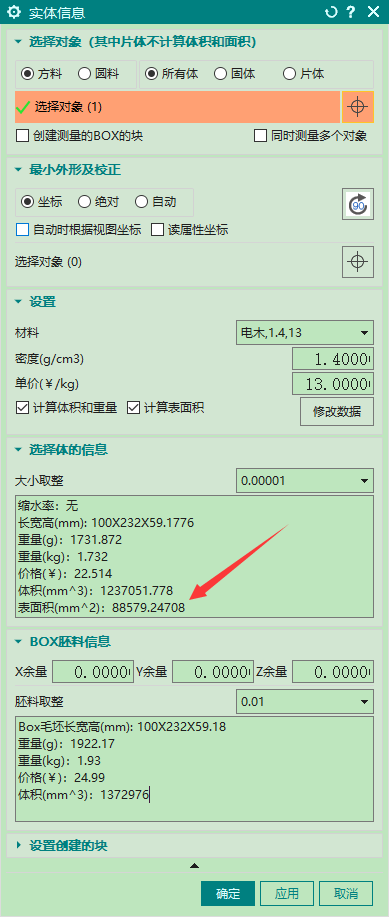

3. 如果需要查看实体或片体的面积，也可以使用“实体信息”，勾选或查看“表面积”等结果。
4. 面积单位跟当前建模单位有关，例如以 mm 建模时，显示的面积通常按 mm² 理解。

如果需要换算成平方米，建议按单位制重新计算，不要直接套用不确定的换算比例。

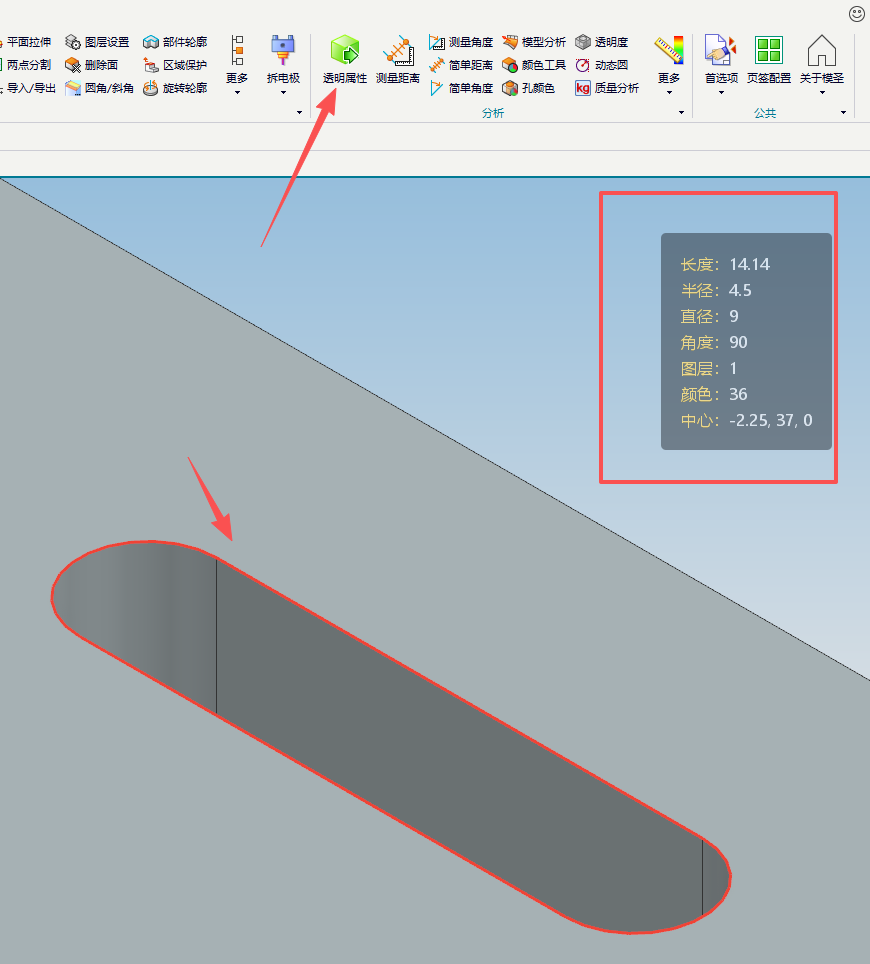

新版模圣透明属性，单击开启功能，鼠标移动到对象说自动显示面积等信息。
