修补开口和填充孔分别适合什么情况？

发布于 2026-06-210 次浏览

正文

补面把孔堵住后，不一定要逐个手工重画，可以用拆分体和拉伸重新开孔。

先判断缺面是顶面缺失、孔壁缺失还是整体片体异常。
用补片、填充或重新拉伸先把大面补完整。
补面后如果孔被封住，用拆分体把孔区域切出来。
再对孔区域做拉伸或求差，把通孔重新打穿。
盲孔、台阶孔和通孔要分别处理，避免统一拉穿造成结构错误。

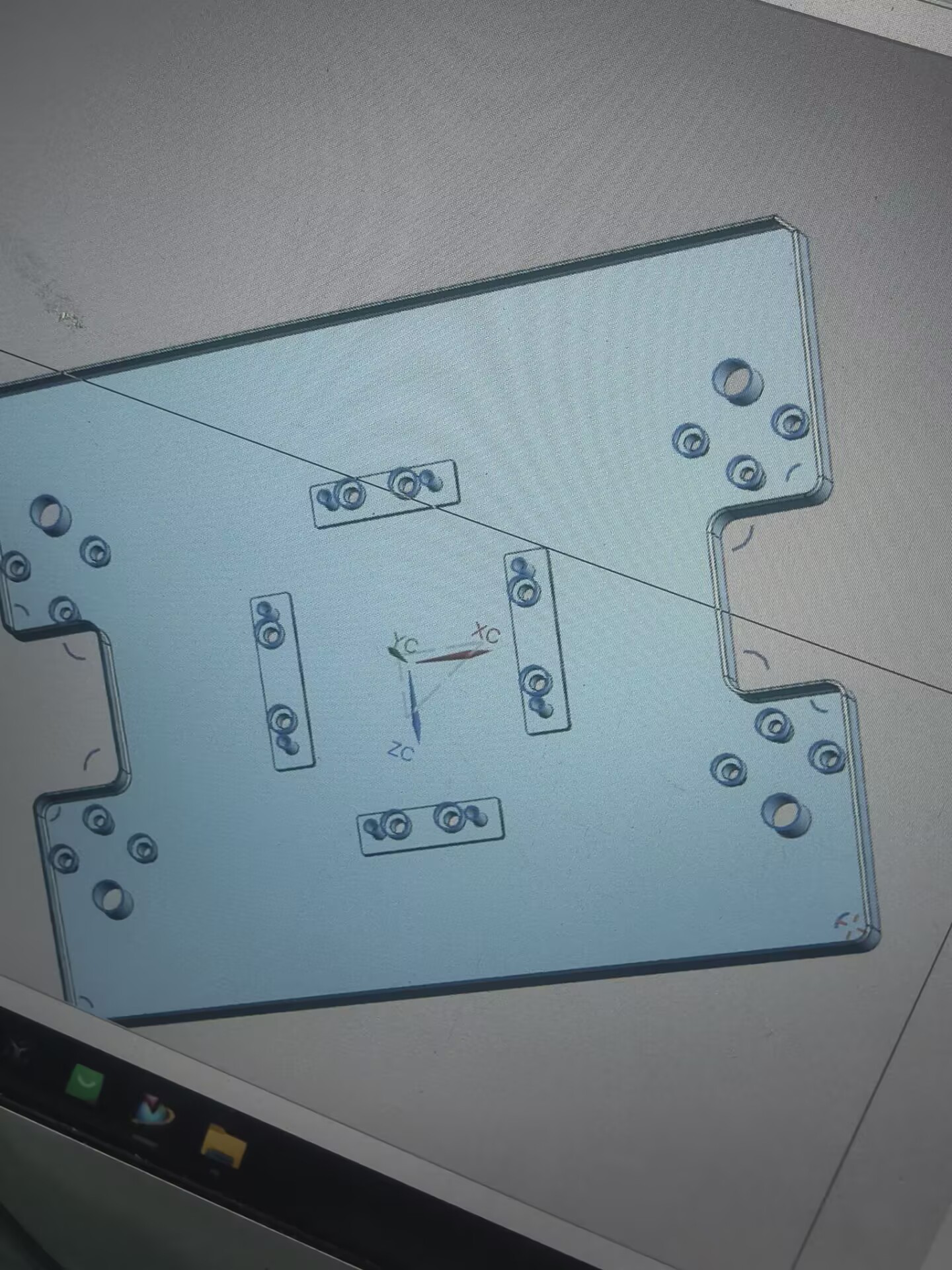

缺面模型示例 — 缺面模型应先判断缺失范围。

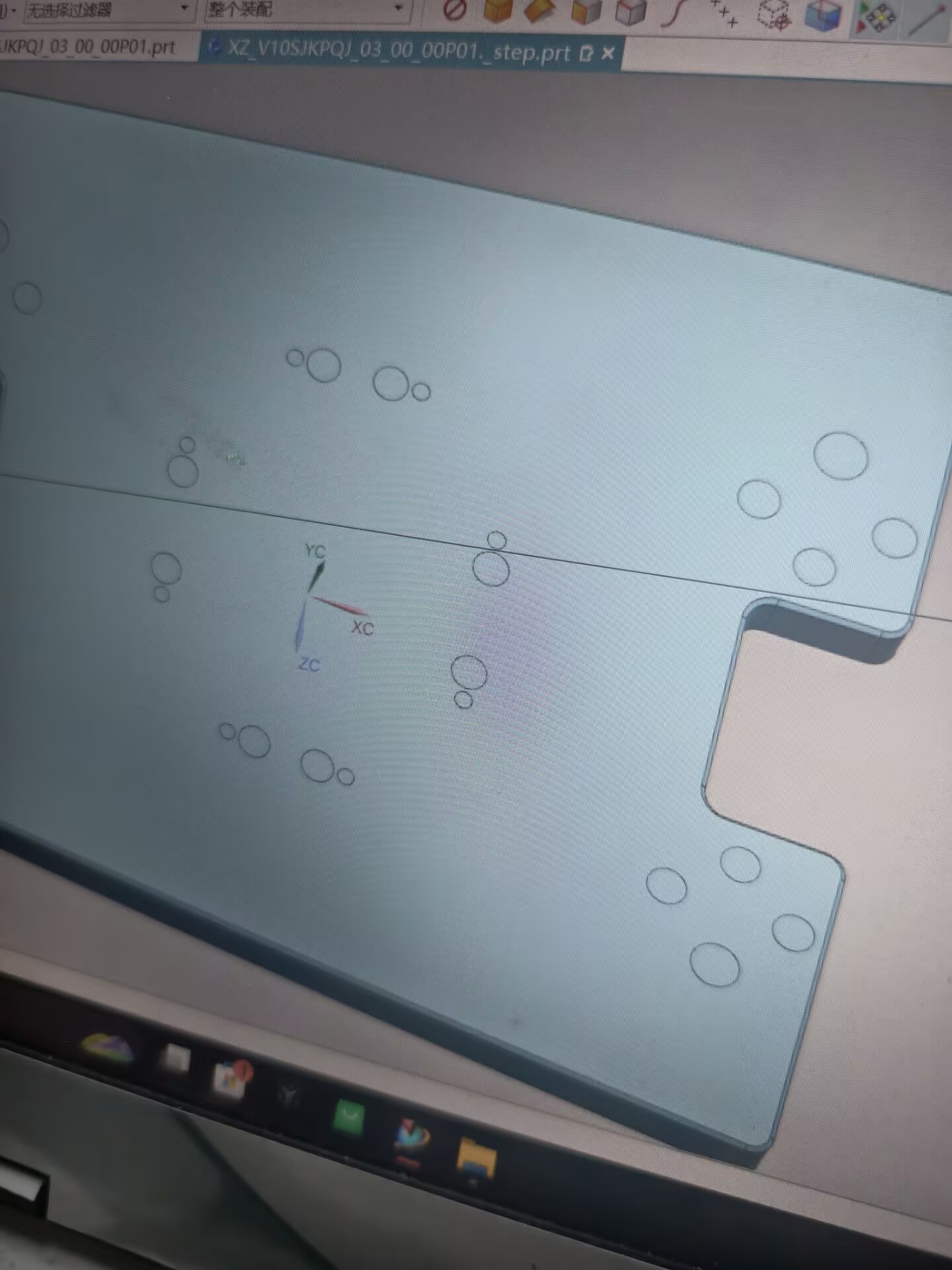

补面后孔被封住示例 — 补完整面后，再单独处理被封住的孔。
