程序单中的工件图号怎样和图档名称保持一致？

正文

设置方法：优先用“部件名”，同时检查制图或图档属性来源。

1. 打开程序单或程序单模板设置。
2. 找到工件图号、图号或对应字段来源设置。
3. 如果希望跟文件名称一致，可将字段来源设置为“部件名”。
4. 如果希望跟制图图号一致，需要先在制图界面或图档属性中填写正确图号。
5. 保存模板后重新输出程序单，不要只看设置界面预览。
6. 如果程序单设置界面修改后没有效果，重点检查字段实际绑定的是部件名、制图属性还是其它自定义属性。
7. 图档名称和制图图号本身应保持统一命名规则，否则程序单输出也会出现不一致。

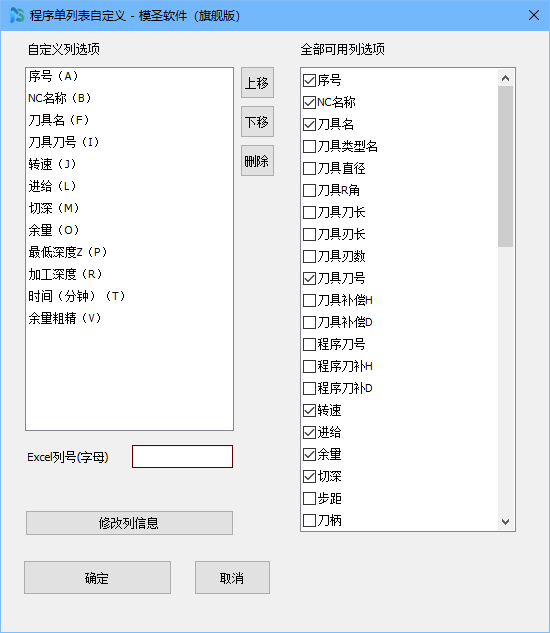

补充：程序单自定义固定单元格时，可直接使用系统变量，例如部件名称、程序名称、毛坯尺寸、日期、图层、总时间、程序路径等。列表列项也可以按需要勾选刀具名、刀具号、转速、进给、余量、切深等字段。
