程序单里怎样隐藏虚线？

答案

程序单虚线显示太乱，可在后处理程序单设置里关闭。

1. 打开后处理程序单设置。
2. 查找与图形显示、虚线、隐藏线或线型相关的选项。
3. 关闭虚线或隐藏线显示。
4. 保存设置后重新输出程序单。
5. 检查复杂图档中实线、标注和视图是否更清晰。
6. 如果模板里仍显示虚线，再检查制图模板本身的线型设置。

补充：反面轮廓虚线要从视图隐藏线模式排查

如果制图视图里反面形状显示成实线，或自动出图后没有按预期出现虚线，先不要只改模型本身。应选中对应制图视图，检查隐藏线显示、线型和视图模式。有些界面里同一视图切换一次和切换两次，显示模式会不同。

1. 双击或选中需要调整的制图视图。
2. 检查该视图的隐藏线、虚线或线型显示选项。
3. 如果第一次点击没有变化，再尝试切换一次视图显示模式。
4. 确认线型不是仍保持实线。
5. 自动出图模板里也要检查对应视图的显示模式，避免手动视图正常、自动出图不正常。

补充：程序单视图默认显示虚线时，到程序单配置器的制图视图里关闭

程序单视图输出后默认带虚线或隐藏线，不要每次出完单再到制图里临时改。应在程序单配置器里切到制图相关视图设置，关闭隐藏线或虚线显示，再保存模板。

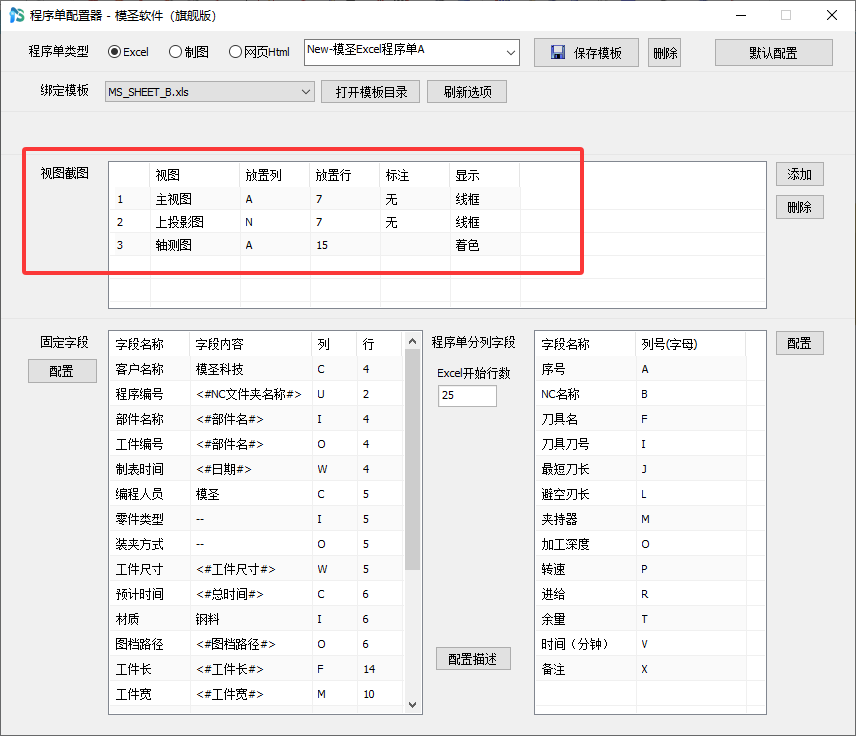

1. 打开程序单配置器。
2. 选择当前正在使用的制图程序单模板。
3. 进入视图截图或制图视图设置。
4. 关闭隐藏线、虚线或不可见线显示。
5. 保存模板后重新出单验证。
