自动出图虚线和最大外形尺寸没有标注怎么办？

正文

自动出图后，如果虚线、最大外形尺寸或中心线类标注没有出来，可以先检查自动出图配置：

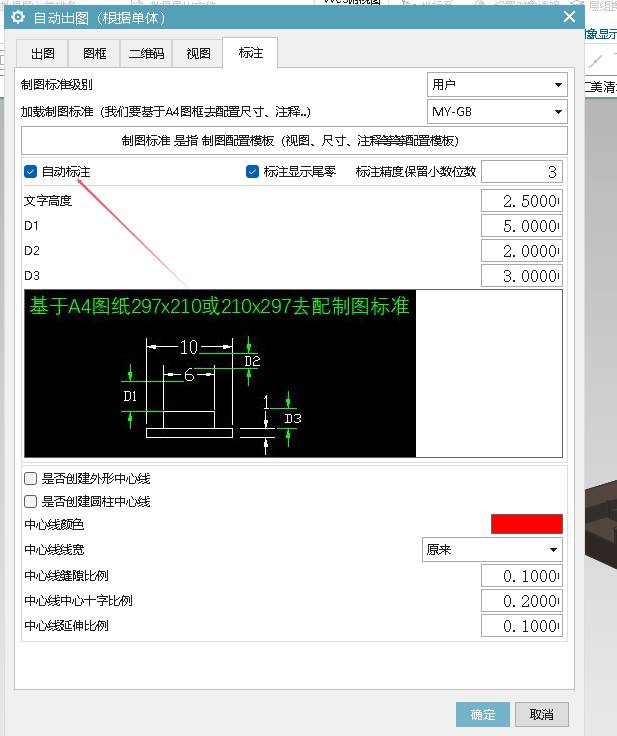

1. 打开自动出图设置。
2. 切换到“标注”页。
3. 勾选“自动标注”。
4. 根据需要检查“是否创建外形中心线”“是否创建型腔中心线”等选项。
5. 确认图框标准、标注精度和文字高度符合当前模板要求。

补充：反面轮廓虚线要从视图隐藏线模式排查

如果制图视图里反面形状显示成实线，或自动出图后没有按预期出现虚线，先不要只改模型本身。应选中对应制图视图，检查隐藏线显示、线型和视图模式。有些界面里同一视图切换一次和切换两次，显示模式会不同。

1. 双击或选中需要调整的制图视图。
2. 检查该视图的隐藏线、虚线或线型显示选项。
3. 如果第一次点击没有变化，再尝试切换一次视图显示模式。
4. 确认线型不是仍保持实线。
5. 自动出图模板里也要检查对应视图的显示模式，避免手动视图正常、自动出图不正常。
