孔颜色配置只想指定直径变色时，为什么要检查 # 和颜色顺序？
答案

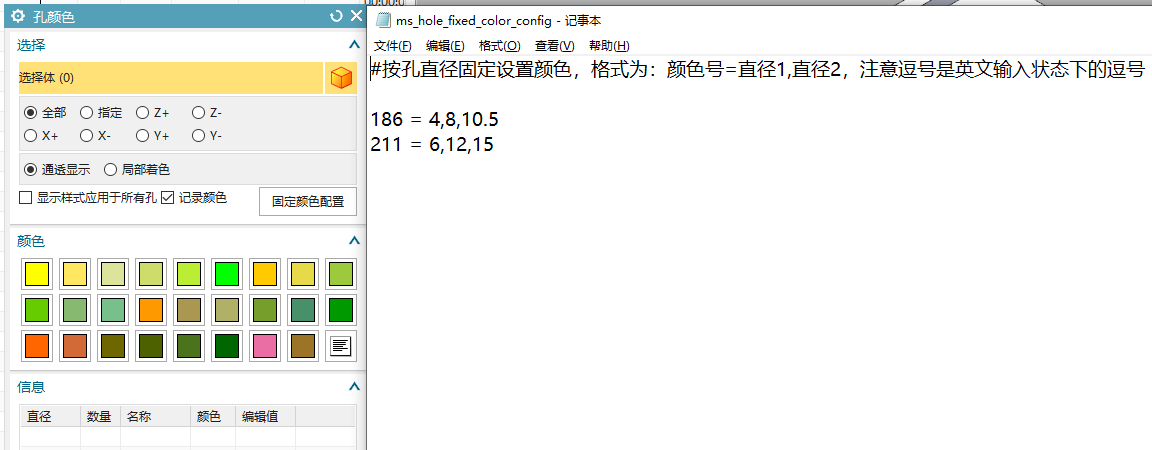

孔颜色异常先查配置是否真正生效。看起来设置了直径条件，但如果该行被注释或禁用，实际不会按这条规则执行。
- 打开孔颜色或孔识别颜色配置。
- 检查目标直径条件前是否有 # 等注释符号。
- 需要该规则生效时，去掉注释或禁用标记。
- 没有设置到的孔，可能按默认颜色顺序排列。
- 修改后重新识别孔，确认目标直径和其他直径颜色是否符合预期。
补充：孔径过滤范围不要把最小值和最大值设成完全一样
孔径过滤或指定直径时，NX 自带逻辑可能允许最小值和最大值都写成 4，但模圣相关配置不建议这样设置。若要筛选直径 4 的孔，可设置一个很小范围，例如 3.95-4.05，避免保存后规则消失或无法匹配。
- 进入孔识别或孔过滤配置。
- 不要把最小孔径和最大孔径设置成完全相同的数值。
- 需要指定 4mm 时，可设置为 3.95 到 4.05。
- 保存后重新进入配置，确认规则没有消失。
- 重新识别孔，检查目标孔径是否被正确匹配。
补充：最大直径不能等于最小直径
孔配置保存后再打开，孔大小或直径范围看起来没有保存时，先检查最大直径和最小直径是否填成一样。直径范围用于筛选区间，最大值应大于最小值；只想识别单一直径时，也要按配置规则留出有效范围或使用专门的直径匹配方式。
- 检查最小直径字段。
- 检查最大直径字段。
- 确认最大直径大于最小直径。
- 需要识别单一直径时，按配置要求设置很小范围或使用指定直径规则。
- 保存退出后重新进入，确认配置仍在。
