制图程序单想照抄模板配置，需要改哪些位置？

答案

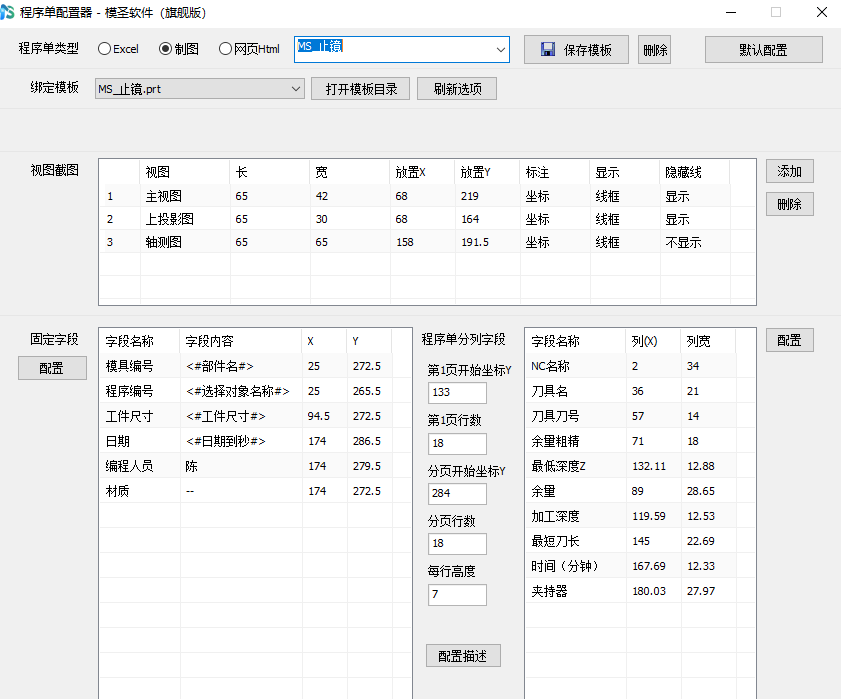

制图程序单由模板和字段配置共同决定。视图位置、字段内容、分页行数和列宽都在配置器里控制。

1. 准备制图程序单模板文件。
2. 在程序单配置器选择制图类型并绑定模板。
3. 配置主视图、上投影视图、轴测图等视图截图位置。

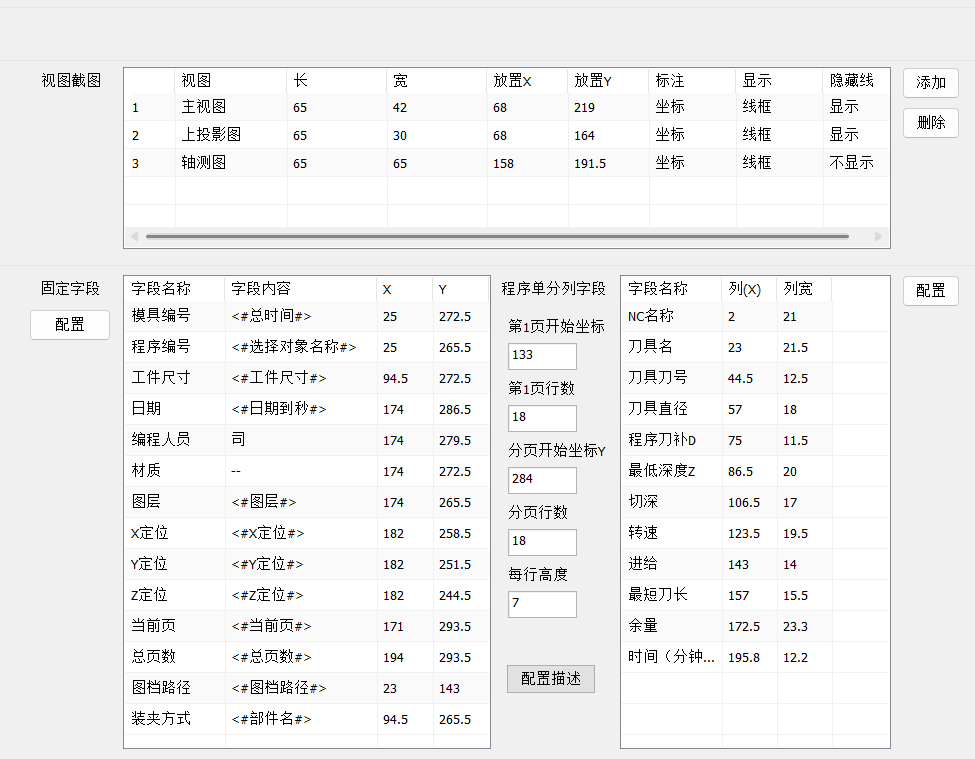

4. 配置固定字段，如模型编号、程序编号、工件尺寸、日期、编程人员等。
5. 配置程序单分列字段，如 NC 名称、刀具名、刀具号、刀具直径、最短刀长、余量、时间等。

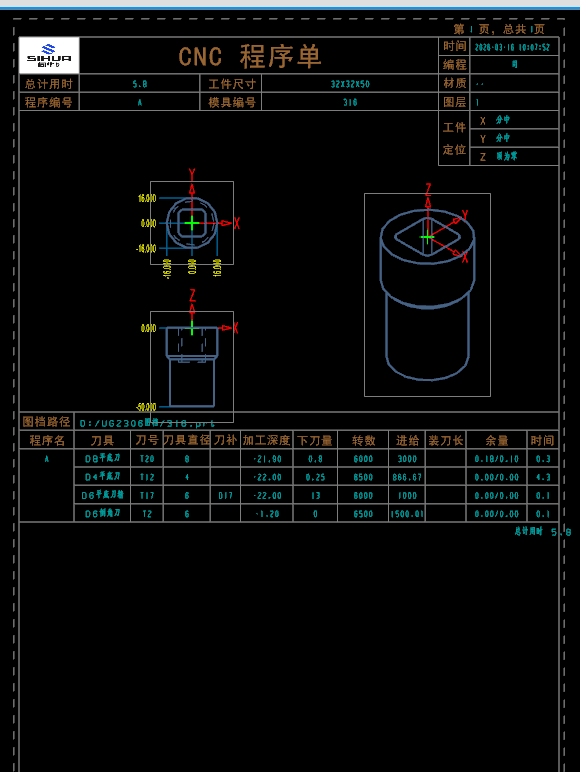

6. 保存模板后输出测试，确认字段不重叠、不缺列。

补充：制图程序单模板替换前要备份，并同步模板文件和配置

替换制图程序单模板时，不是只换一个截图或一个配置文件。应先备份原文件，再同步程序单配置、制图模板和分页模板等相关文件；替换后最好重启 NX/UG 或刷新选项再测试。

1. 先备份当前程序单模板和配置。

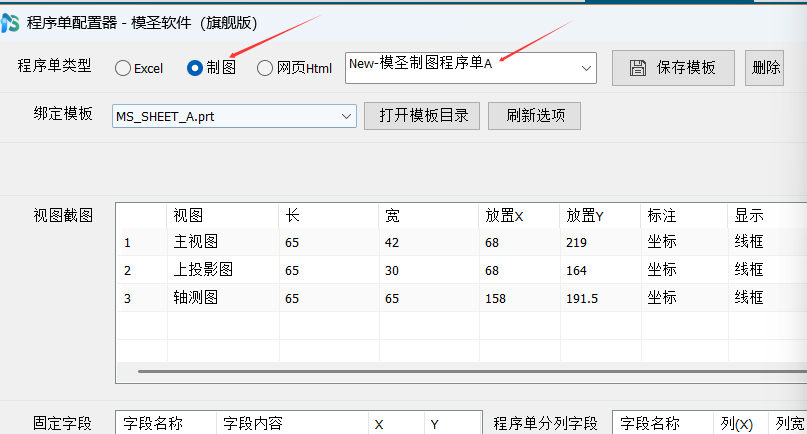

2. 确认程序单类型选择为制图。

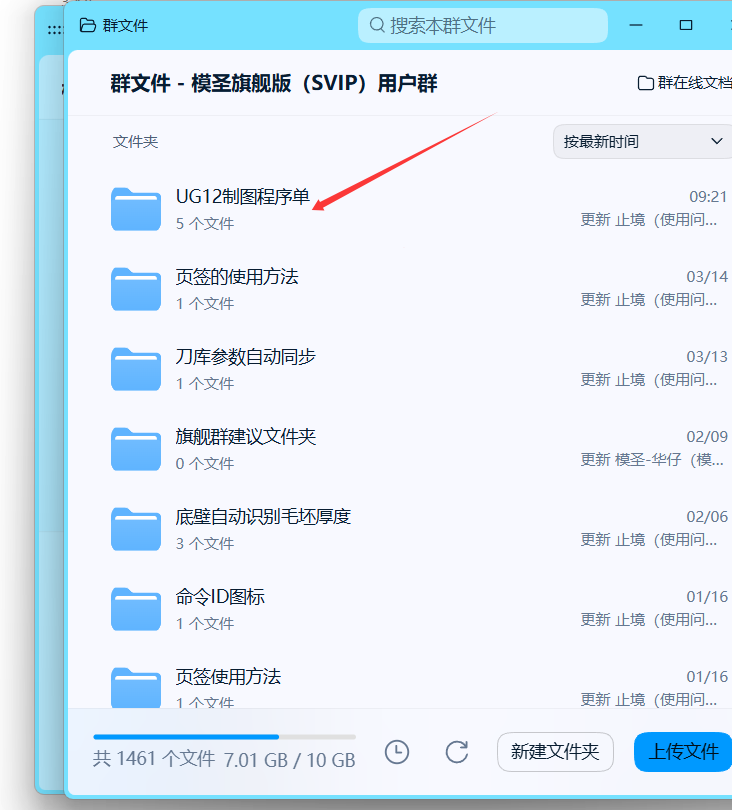

3. 复制或替换制图模板文件和分页模板文件。
4. 刷新程序单配置器选项。

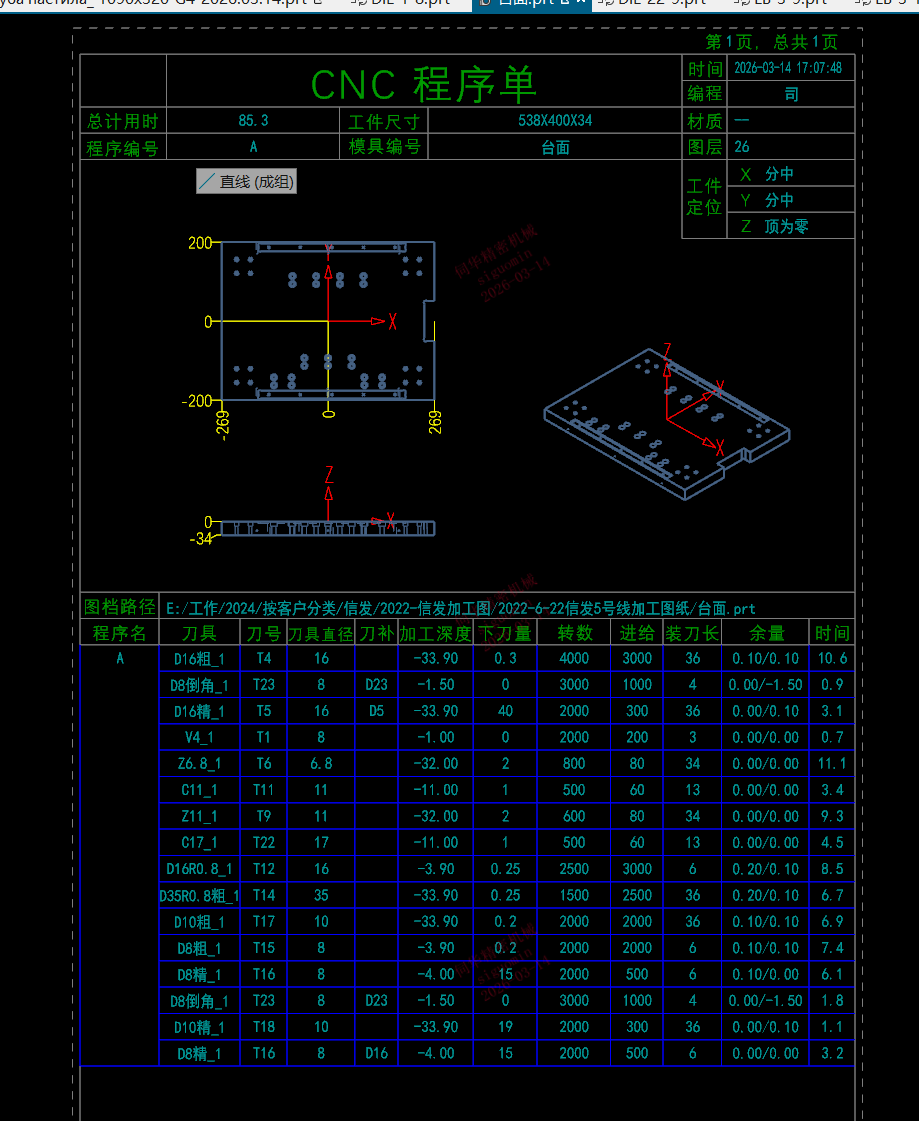

5. 重新输出程序单，检查视图、字段和分页是否正常。

补充：多面程序单是否合并到一张纸，取决于视图数量和模板空间

多面程序单想放在一张纸上时，要先判断侧面数量、刀路数量、视图清晰度和刀具表空间。侧面少、工序少，可以做成简洁合并版；如果每个面都需要独立视图和详细标注，强行合并到一张纸反而会看不清。模板设计时建议准备“简洁合并版”和“分面详细版”两种思路。

1. 侧面少、刀路少：可尝试合并到一张纸。
2. 每个面都要看方向：建议分视图或分页。
3. 刀具表很长：不要强行压缩视图。
4. 操作人员只看摆放方向时，可用简洁图。
5. 重要加工面或易错方向，保留独立视图更稳妥。

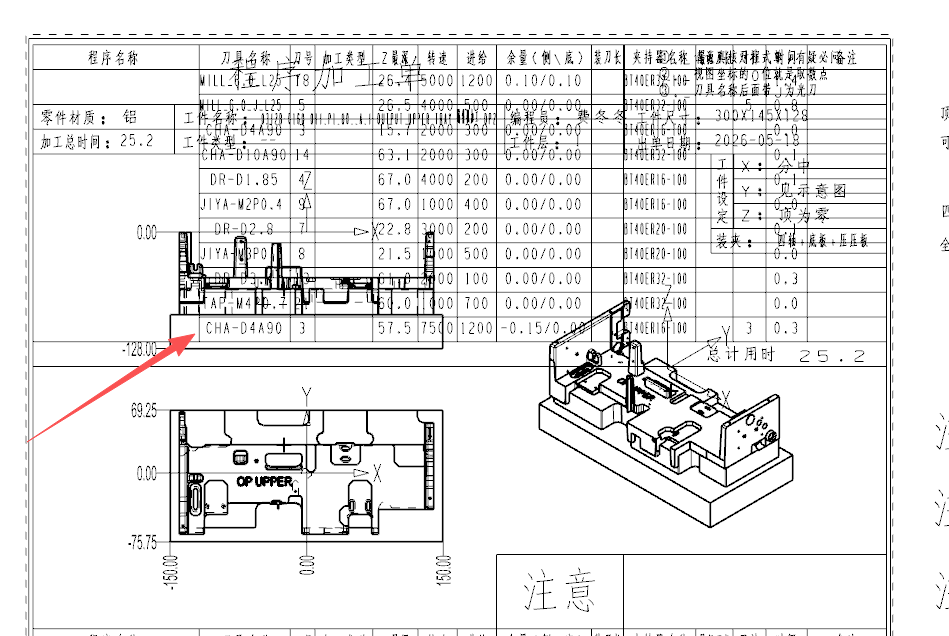

补充：第二页刀单叠到第一页时，检查分页模板文件是否存在且匹配

程序单第二页刀单叠到第一页上，不一定是当前图档问题。应先检查是否有第二页模板文件，以及 *_Paging.prt 这类分页模板是否缺失、版本不匹配或路径错误。

1. 确认程序单目录中存在第二页模板文件。

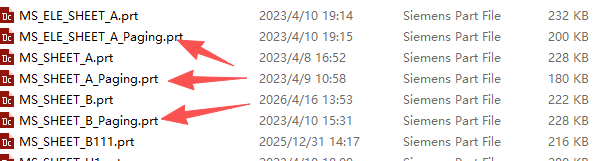

2. 检查 MS_SHEET_A_Paging.prt、MS_SHEET_B_Paging.prt 等分页模板是否齐全。
3. 确认当前程序单配置引用的是同一套模板。
4. 升级或回退版本后，重新绑定模板路径。
5. 重新启动 NX 后输出一张测试单。
