DWG 拉伸后圆变成多边形或锯齿状，是什么原因？

发布于 2026-06-210 次浏览

答案

圆弧源数据如果已经是分段线，NX 拉伸后也只能得到分段结果。这不是拉伸本身的问题。

先检查源 DWG 中圆是否是真圆弧，还是很多短线段。
如果来自 PDF 转换，优先怀疑圆弧被转成多段线。
在 CAD 中执行去重、连接分段线或重新画圆。
导出时避免把圆弧设置成多线段。
导入 NX 后先测量圆弧质量，再决定是否建模。

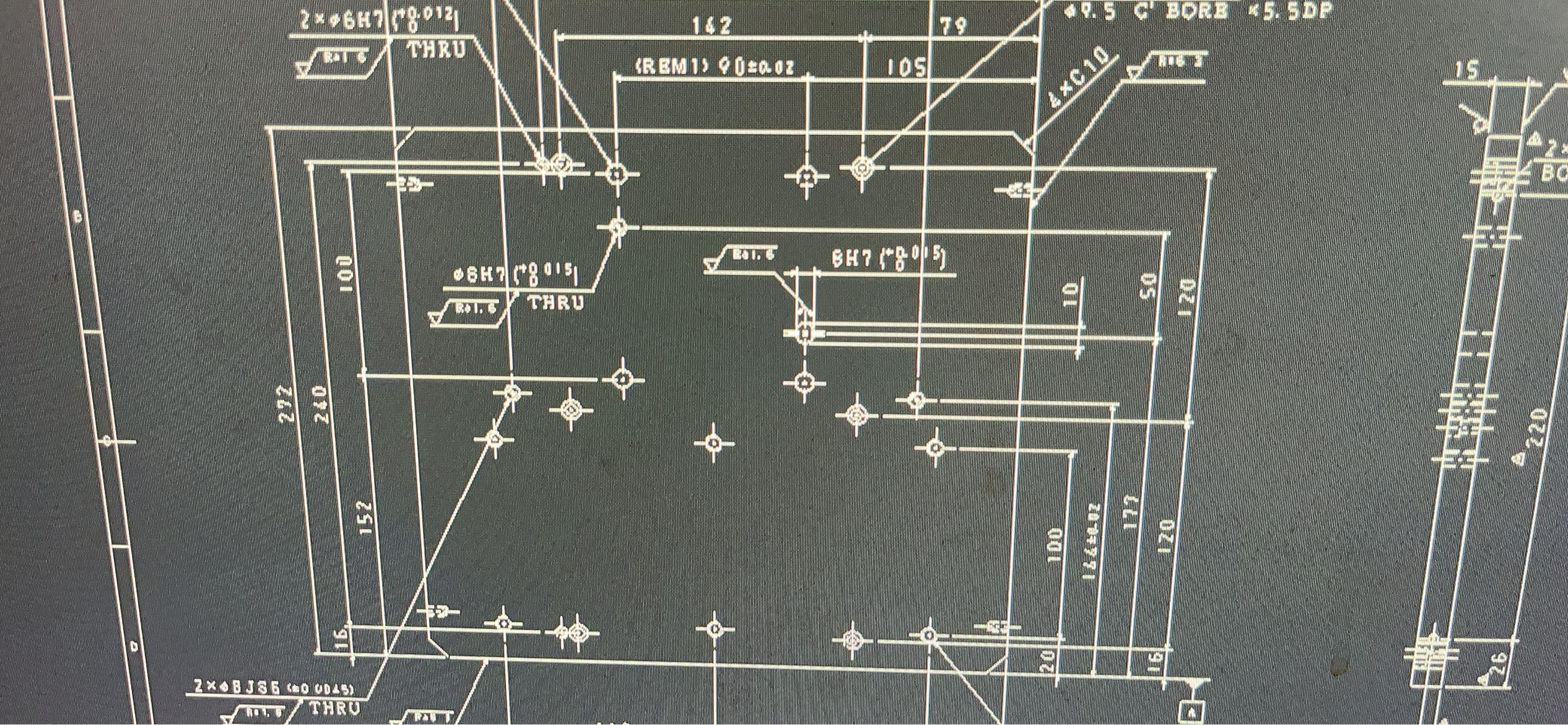

DWG 圆弧变多段线结果 — 圆弧被分段后，拉伸出来会呈现多边形或锯齿状。

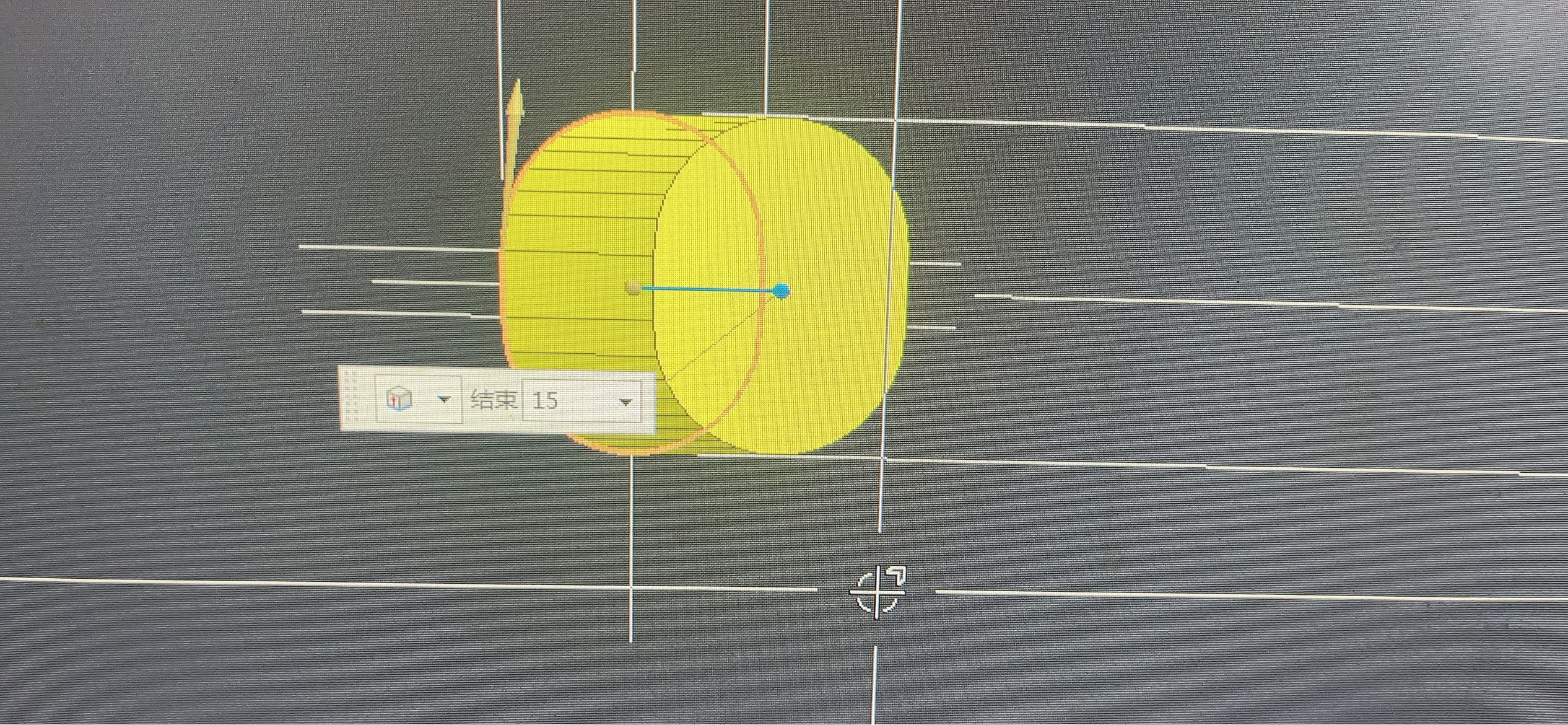

分段圆弧示例 — 源数据质量会直接影响后续建模质量。
