2D 转 3D 功能适合什么样的图纸？
答案
2D 转 3D 对图纸规范性要求比较高。简单外形和孔位可以尝试，但图纸越混乱，识别难度越大。

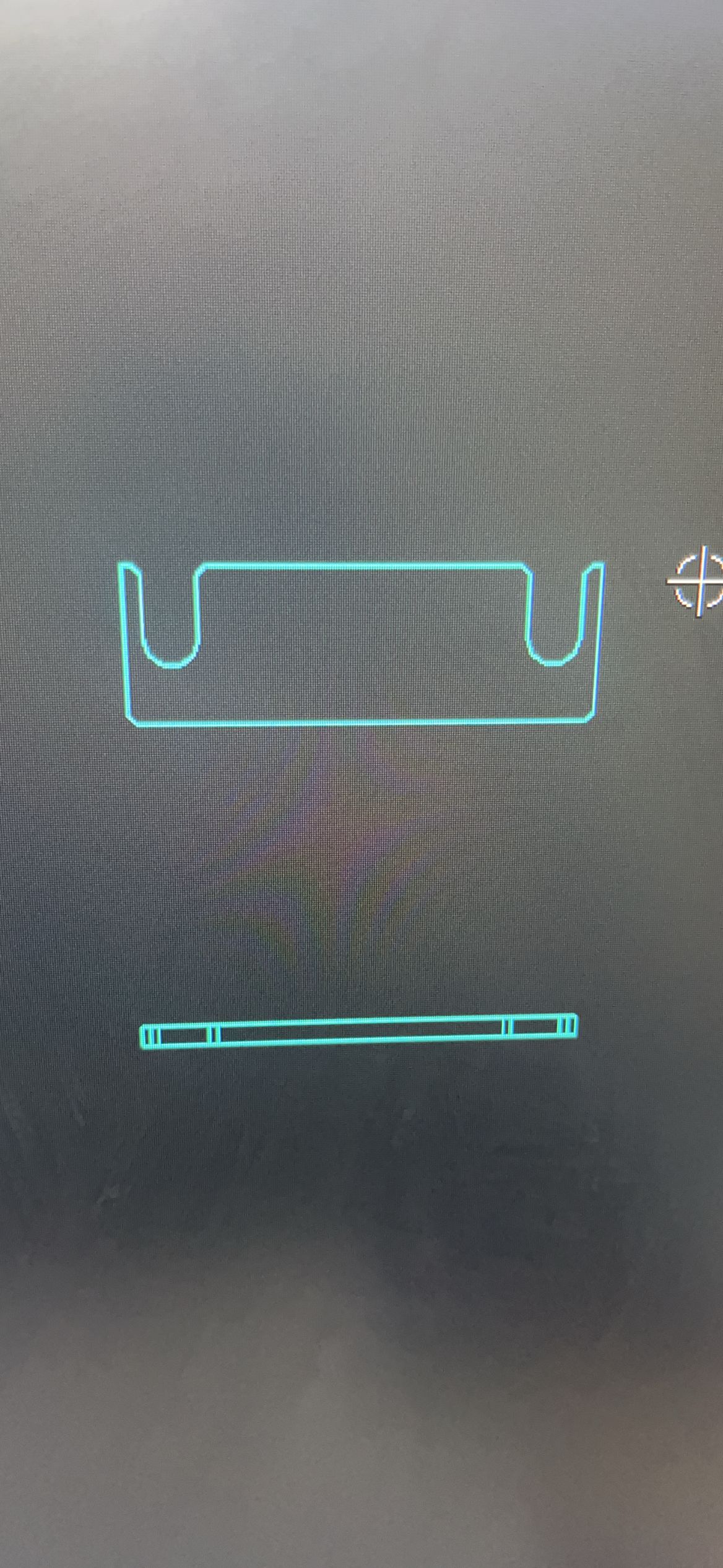

- 优先使用标准、清晰的三视图，至少要能明确正视图、侧视图和关键尺寸关系。
- 线条应尽量干净，减少断线、重线、重复曲线和不必要的辅助线。
- 标注线、阴影线、实体线、虚线不要全部混成同一种颜色，否则软件很难判断哪些是有效轮廓。

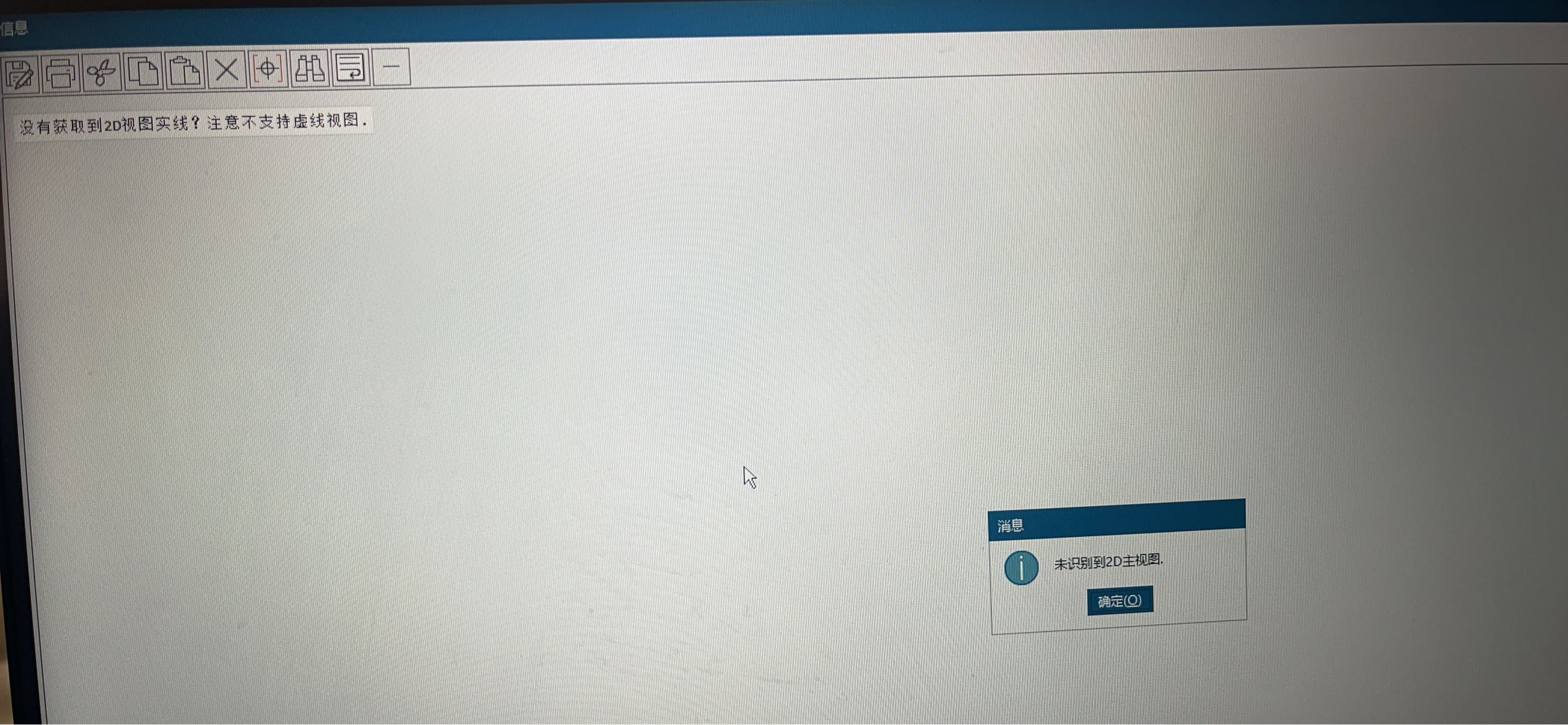

- 如果 2D 转 3D 识别不到关键轮廓，可先把线的颜色、图层或线型整理清楚后再试。
- 轴类、复杂旋转体或只有局部剖视关系的图纸，不一定适合直接用 2D 转 3D 自动生成完整模型。
- 导入前可先在 CAD 或 NX 中清理图层、颜色和线型，把轮廓、孔线、标注、辅助线分开。
- 复杂斜面、圆弧、异形结构或注释线较多的图纸，建议先人工整理轮廓，再使用曲线边界或其它 2D 编程方式辅助。
如果模板全都不能用，不一定是模板问题，也可能是 CAD 导入后生成的线或模型数据异常。
补充：2D 与 3D 配置不要默认混用
自动编程配置迁移或复用时，要分清配置对象。2D 场景多是线、曲线边界和线框逻辑；3D 场景多是实体、面、孔和特征识别。两者配置不一定通用，直接套用可能导致不识别、策略不显示或刀路异常。
- 确认当前是 2D 线框编程还是 3D 实体自动编程。
- 2D 配置优先检查线、曲线边界和线串逻辑。
- 3D 配置优先检查实体特征、孔、面、毛坯和策略模板。
- 跨版本迁移时，先分别验证 2D 和 3D 的基础模板能否调用。
- 不要把 3D 自动编程配置直接当作 2D 配置使用。
补充：直接转成方块或沉头异常时先降低图纸复杂度
2D 转 3D 不是所有 CAD 图纸都能直接还原实体。直接转成方块、只识别外形和大孔、沉头孔穿透或复杂图失败时，通常说明图纸线型、视图、标注干扰或孔槽表达不适合当前识别逻辑。
- 先用简单、干净、标准视图的图纸测试。
- 清除图框、标注、中心线、文字和无关辅助线。
- 确认视角设置与图纸一致。
- 检查孔、沉头、腰槽是否由可识别的圆、圆弧和直线组成。
- 复杂产品图或非标准画法不要强行依赖自动转换，可手工补面、补孔或重新建模。
补充：2D 转 3D 对图纸规范性要求较高
2D 转 3D 不是通用智能建模。图纸中的线型、孔表达、沉头孔表达和特征边界越规范，识别结果越稳定；如果图纸本身表达不清，可能出现只生成外形、槽或沉头孔缺失等情况。
- 优先使用线型清楚、投影视图规范的 2D 图纸测试。
- 识别前检查孔、沉头孔、槽等特征是否有完整投影线。
- 如果只识别出外形，先不要继续改参数，先回到图纸检查线型和特征表达。
- 产品类或表达不规范的图纸，当前成功率可能较低。
- 必要时把识别结果当作辅助基础，再手动补建缺失特征。
补充：测试版 2D 转 3D 更适合自动化大板类图纸
当前 2D 转 3D 对图纸复杂度比较敏感。复杂产品、特征表达不标准或图纸线型混乱时，识别结果可能不理想；相对规则的自动化大板类图纸更适合尝试。
- 优先用规则、线型清楚的大板类图纸测试。
- 复杂产品图纸不要预期一次完整识别。
- 识别失败时，先检查图纸线型、孔表达和特征边界。
- 必要时只把识别结果作为辅助建模基础。
补充：PDF 转 CAD 后再转 3D，要先检查 CAD 几何是否可靠
只有 PDF 图纸时，可以先尝试 PDF 转 CAD，再用 2D 转 3D 功能识别。但 PDF 转 CAD 后可能存在尺寸比例、线段断裂、圆弧失真等问题，CAD 几何不可靠时，后续 2D 转 3D 也容易失败。
- 先把 PDF 转成 CAD。
- 检查比例、尺寸和关键圆弧是否正确。
- 修复断线、重线和不闭合轮廓。
- CAD 几何干净后再执行 2D 转 3D。
- 若 PDF 转出的 CAD 误差较大，建议按图纸重新绘制关键轮廓。
补充：2D 转 3D 更适合简单图形，复杂图纸要先整理
2D 转 3D 当前更适合简单、干净、封闭关系清楚的图形。复杂图纸、断线、标注和轮廓混在一起时，先整理 CAD 线条、删除无关对象、修复闭合，再尝试转换。
- 先确认 2D 图线条连续且闭合。
- 删除标注、辅助线和不参与建模的对象。
- 检查比例和单位。
- 简单轮廓先测试转换。
- 复杂图形不要期待一次自动完成。
补充：2D 转 3D 更依赖完整三视图和线段对齐
2D 转 3D 不是只给一个视图就能完整拉出孔、槽和外形。缺少视图、线段不对齐、CAD 线条断裂或比例单位异常，都会导致只生成方块或孔槽缺失。
- 准备完整三视图。
- 确认各视图互相对齐。
- 检查线段是否断开、重叠或不到位。
- 清理标注、辅助线和无关对象。
- 先用简单图形测试，再处理复杂图档。
补充：2D 转 3D 更适合完整、规范的二维视图
2D 转 3D 对二维视图完整性要求较高。侧视图、孔线、槽线或轮廓线缺失时，可能只能生成最大外形，孔和腰槽无法完整转换；用包容块、求差等方式修补出来的体，也可能在后续生成刀路时出现异常。遇到复杂或不完整图纸，手动建模往往更稳。
- 先检查三视图或二维线框是否完整。
- 确认孔、槽、侧视线没有缺失。
- 只生成最大外形时，不要直接认为功能异常。
- 对缺线或复杂图纸，建议手动补建关键实体。
- 转换后必须再验证实体质量和刀路生成结果。
补充：2D 转 3D 后全变通孔时，要重点检查虚线和孔深表达
二维图转换三维孔特征时，如果底孔、盲孔或台阶孔全部变成通孔，通常说明图纸中的虚线、剖视表达或孔深标注没有被正确识别。先用单个典型孔验证识别结果，再批量转换。
- 检查二维图中虚线、中心线、孔深标注是否完整。
- 优先拿一个典型孔单独转换，确认孔型和深度是否正确。
- 如果虚线识别不稳定，可先手工整理线型或改用更明确的剖视表达。
- 转换后不要直接进入自动编程，要先检查通孔、盲孔、沉头段是否正确。
- 无法稳定识别的孔，建议按待审核流程人工复核后再发布工艺规则。
