孔自动通孔深度想按刀尖穿透，应该怎样处理刀尖和刀肩差异？

发布于 2026-06-210 次浏览

答案

钻头通孔要区分刀尖深度和刀肩深度。不同设置会导致实际穿透量差很多。

先确认当前孔是通孔还是盲孔。
使用模型深度时，检查系统按刀肩还是刀尖计算。
如果要刀尖继续穿过底面，可把深度类型设为至底面。
需要额外延伸时，可用负的盲孔余量表达延伸深度。
大直径钻头要额外核算刀尖长度，避免过度伸出。
修改后必须仿真或单孔试算。

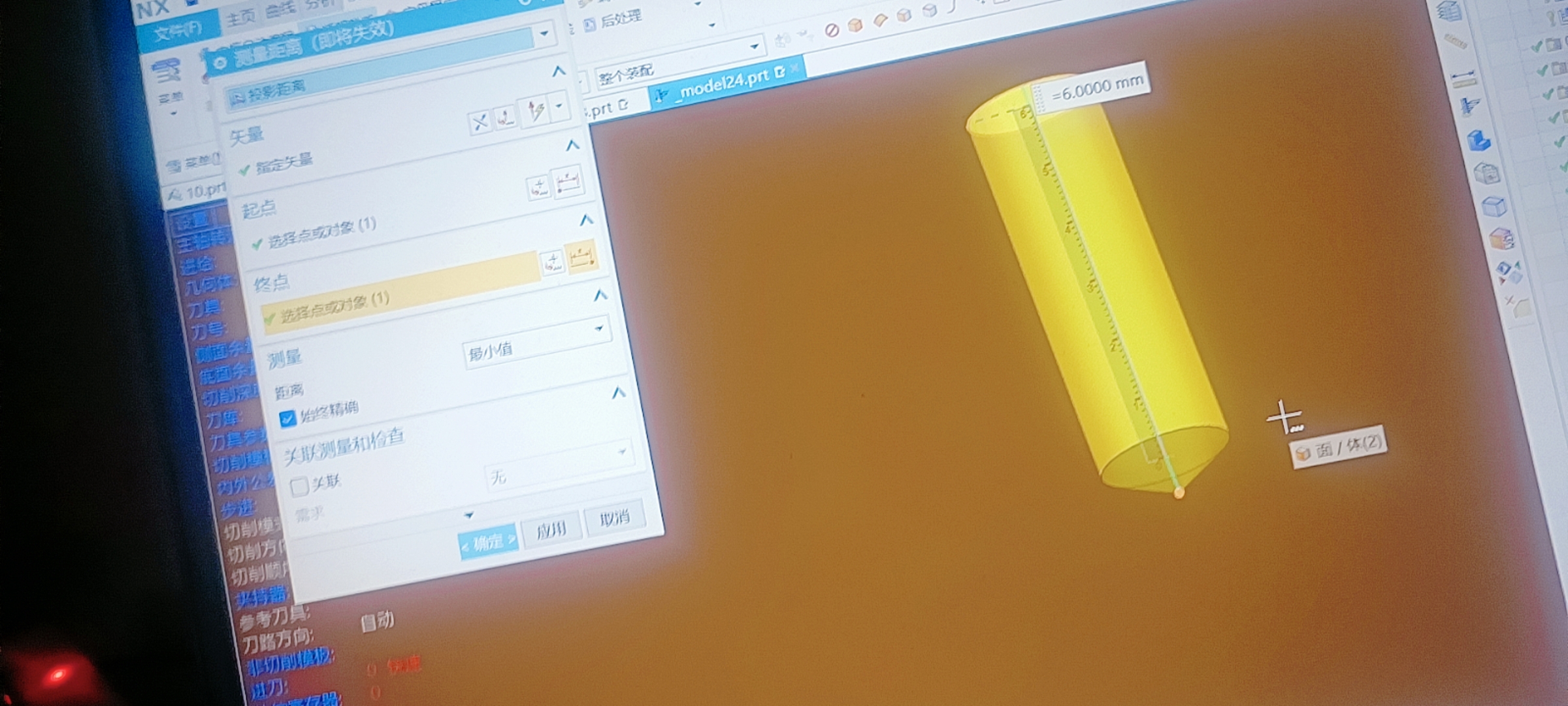

孔自动刀肩深度示例 — 先判断当前深度基准。

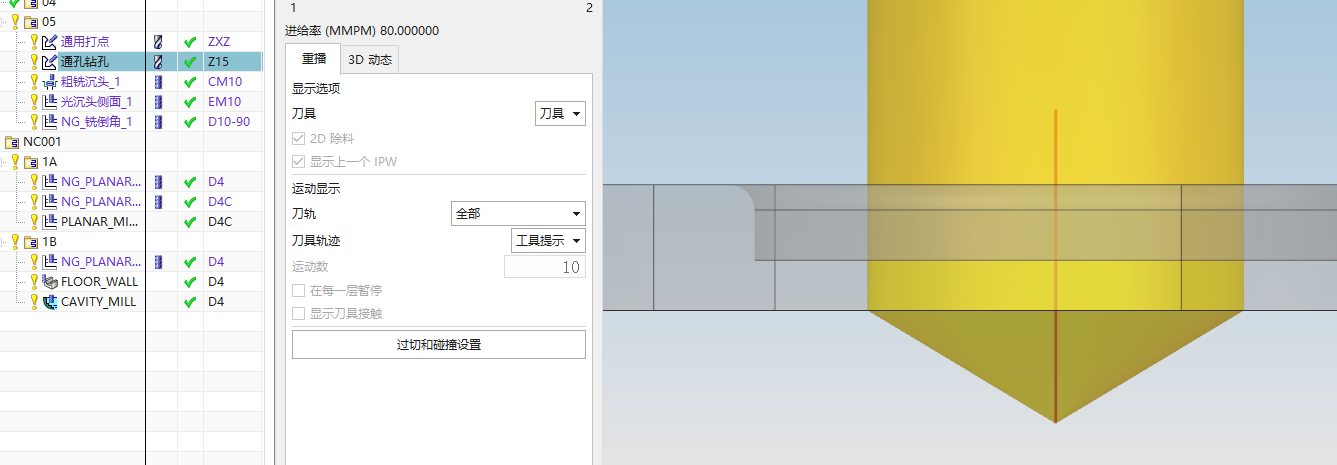

钻头刀尖长度需要额外计算 — 钻头通孔需要考虑刀尖长度。

用负余量控制延伸深度 — 至底面配合负余量可表达向下延伸。
