底壁铣加工槽类零件的几何选择

正文

几何选择要随零件结构变化：外形轮廓通常选壁面更方便；存在槽腔时，底壁铣应选槽底面。

1. 外形轮廓加工时选择壁面，可减少修剪边界的操作。
2. 带槽零件进入底壁铣几何设置。

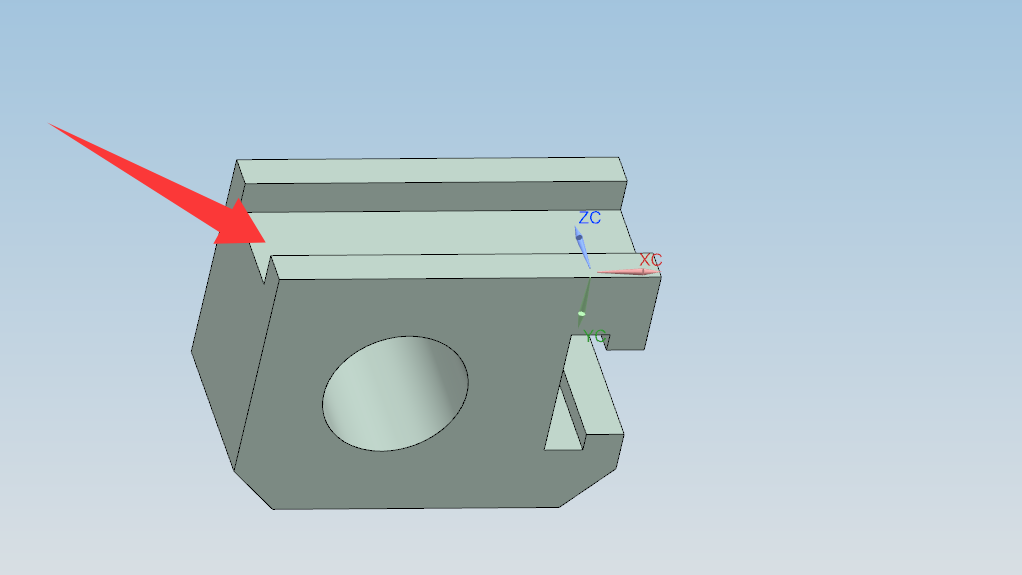

3. 将槽底面选为底壁几何体。
4. 生成刀路后检查加工区域和深度是否正确。

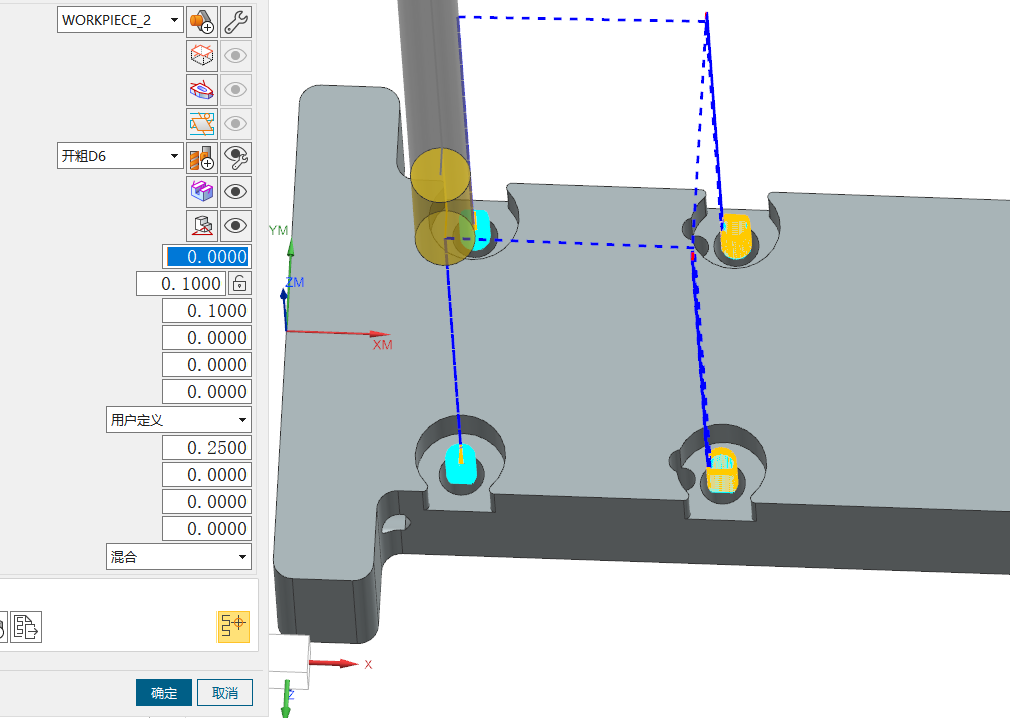

补充：开放槽可优先用底壁铣选底面

开放槽或通槽识别不到时，先不要急着把所有侧壁都选进去。若目标是底壁铣加工，优先确认槽特征和底面选择是否正确；很多情况下直接选底面即可生成目标刀路。
